PCIE位ESATA与DB9接口转接固定支架

　　在台式计算机硬件扩展、工业控制计算机外设接驳的场景里，机箱后部的PCI扩展位是最常用的外接接口引出通道，这类转接支架的核心作用，就是把内置的板卡接口通过标准机箱挡片位置引出到机箱外部，同时兼顾线缆连接的结构强度与机箱电磁屏蔽的完整性。这款支架适配标准全高PCI/PCIE插槽挡片安装位，整体采用冷轧钢板冲压成型，挡片部分的开孔位置严格遵循机箱扩展位的通用尺寸规范，上下两个固定孔的中心距与标准机箱扩展位固定螺柱完全匹配，安装时只需将挡片卡入机箱后部的扩展槽位，拧上固定螺丝即可完成机械固定，不需要对机箱做任何额外的打孔或裁切改造。

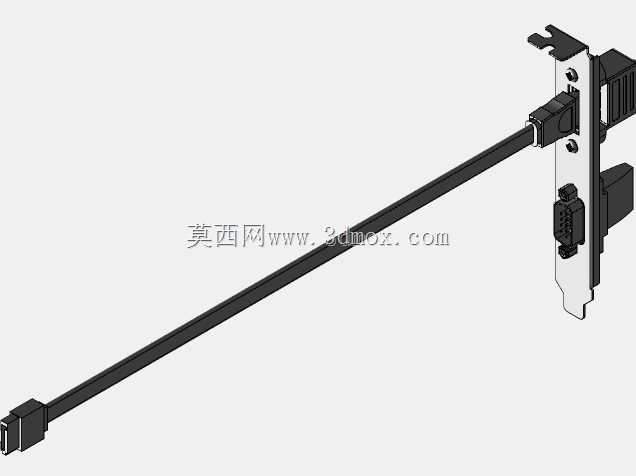

　　从功能设计上看，这款支架同时集成了ESATA接口与DB9串行接口的引出固定位，ESATA接口部分配套了内置的屏蔽传输线缆，线缆一端为标准ESATA公头，可直接接驳主板或扩展卡上的板载ESATA插针，另一端固定在挡片上作为外接接口，支持外置SATA存储设备的热插拔连接，传输速率匹配SATA2.0及以上的规范要求，线缆外层采用带屏蔽层的PVC护套，可减少机箱内部电磁干扰对存储传输稳定性的影响。DB9接口部分为标准9针串行通讯接口，固定在挡片下部位置，接口引脚定义遵循标准RS232串口规范，可直接连接工业串口设备、调试终端、老式外设等需要串行通讯的硬件，接口与挡片之间采用卡扣加铆接的固定方式，可承受日常插拔时的侧向受力，不会因为多次插拔导致接口松动移位。

　　设计过程中首先考虑的是安装兼容性，挡片的外形尺寸完全遵循PCISIG发布的标准全高扩展卡挡片尺寸规范，总高度120mm，挡片上部的折弯挂耳尺寸适配所有标准ATX、MATX、ITX结构机箱的扩展槽卡位，不会出现挡片过长无法装入机箱、或是过短导致缝隙过大漏灰的问题。线缆部分的长度设计为300mm，足够覆盖从主板下部SATA接口、串口插针位置到机箱后部扩展位的走线距离，线缆走线时可顺着机箱内部的理线架排布，不会与CPU散热器、显卡等大件硬件产生空间干涉。接口的排布位置经过空间校核，ESATA接口在上、DB9接口在下的布局，两个接口的外侧间距足够容纳常规尺寸的接头插拔，不会出现两个接口同时插线时接头互相干扰、无法完全插入的问题。

　　实际使用场景中，这类支架多用于工业控制计算机的外设扩展，很多工业现场的传感器、调试设备、数据采集模块仍然采用DB9串口作为通讯接口，而消费级主板大多已经取消了原生后置串口，通过这款支架就可以在不占用额外PCIE插槽资源的前提下，把主板上的插针接口引出到机箱外部，相比直接将线缆从机箱散热孔穿出的临时方案，这种固定支架的方式可以固定接口位置，避免线缆拉扯导致主板插针损坏，同时金属挡片可以填补扩展位的空隙，减少机箱内部电磁辐射外泄，也能阻挡外部灰尘进入机箱内部。ESATA接口的引出则多用于外接高速存储设备，相比USB接口的存储连接，ESATA接口不需要经过USB协议转换，传输延迟更低，对于需要高速外置存储读写的工业数据采集、视频存储场景更为适用。

　　结构细节上，挡片与线缆接口的固定位置都做了翻边强化处理，避免钢板锐边割伤安装人员的手部，也能减少对线缆外皮的磨损。所有接口的金属外壳都与挡片做了导通连接，安装到机箱后可以通过机箱接地实现屏蔽层接地，进一步提升接口的抗干扰能力，在工业现场复杂电磁环境下也能保证通讯与数据传输的稳定性。线缆两端的接头都做了防脱卡扣设计，接驳到主板插针后卡扣会自动卡紧，不会因为机箱运输过程中的震动导致接头松脱，提升长期使用的可靠性。
