6mm直插式轻触触觉按键结构设计

　　在消费电子、工业控制板卡、小型检测设备的板级电路设计中，这类6mm规格的直插式触觉按钮是极为常用的人机交互输入元件，但凡需要人工触发信号输入、参数调整、功能复位的板载场景，几乎都能见到这类元件的身影。不同于大尺寸的工业控制按钮，这类小型触觉按键主要适配PCB板上的近距离操作场景，比如手持检测设备的功能切换键、小型工控板的复位触发键、消费类电子产品的辅助功能键，操作行程短，触发反馈清晰，不需要太大的按压力度就能完成信号通断，适合频繁点按的操作场景。

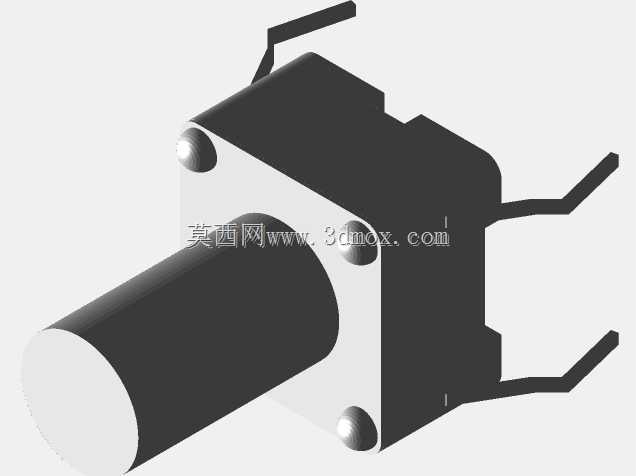

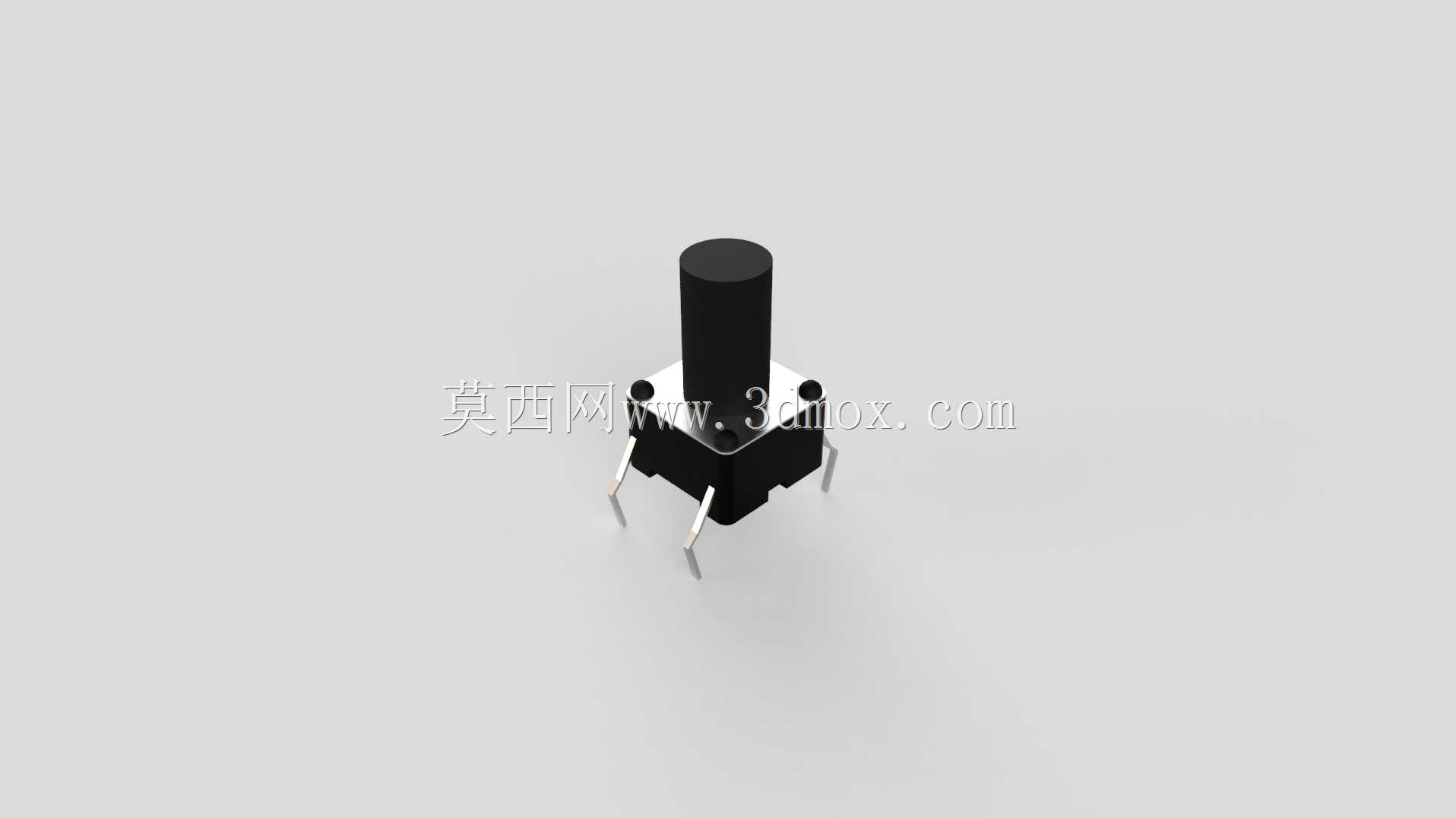

　　从结构设计层面看，这款按键采用经典的四脚直插安装结构，四个引脚分别从本体两侧引出，在PCB布局时可以直接穿过对应孔径的焊盘完成波峰焊或者手工焊接，引脚的伸出长度经过适配常规1.6mm板厚的PCB设计，焊接后引脚不会在板背伸出过长，避免和其他板下元件产生干涉。按键本体的基座采用耐高温的工程塑料材质，能够耐受常规波峰焊的温度区间，不会在焊接过程中出现基座变形、内部触点移位的问题。顶部的按压柱采用圆柱形设计，柱体高度适配常规的面板开孔安装需求，当设备面板覆盖在PCB上方时，按压柱可以刚好伸出面板表面0.8-1.2mm，既不会因为伸出过长导致误触，也不会因为伸出过短造成按压困难。

　　设计这类按键的三维模型时，首先要明确安装边界的尺寸约束：本体的方形基座边长为6mm，这就要求PCB布局时，按键周边至少预留0.5mm的避让空间，避免和周边的贴片电阻、电容等元件产生装配干涉；四个引脚的间距严格按照行业通用的直插轻触开关引脚间距设定，保证模型可以直接导入PCB设计软件完成封装匹配，不需要额外调整引脚坐标。内部的触点结构采用弹片式接触设计，按压时弹片受力变形接通两个静触点，松开后弹片依靠自身弹性复位断开电路，模型在构建时还原了弹片的安装位置与形变空间，虽然不需要做弹片的形变仿真，但准确的内部结构轮廓可以帮助结构设计人员评估按键的按压行程，确认面板和按键之间的配合间隙是否合理。

　　在实际设备装配场景中，这类按键经常会搭配硅胶按键帽使用，所以模型的按压柱顶部直径做了通用化设计，能够适配市面上绝大多数同规格的硅胶按键帽，不需要额外修改柱体尺寸。很多新手结构设计人员在做板载按键布局时，经常会忽略按键按压时的本体下沉空间，这款模型在构建时已经把按键按压到底的最大下沉量纳入尺寸参考，设计人员在评估PCB和外壳之间的层间距时，只需要参考模型标注的总高度与按压行程，就能预留出足够的活动空间，避免出现按键按到底后顶住外壳内壁、导致触发失效的问题。另外，四脚直插的结构除了完成电气连接之外，还能在焊接后提供足够的固定强度，即使是频繁按动的使用场景，也不会出现引脚脱焊、按键歪斜的问题，相比两脚直插的同规格按键，抗机械疲劳性能更好，适合工业类设备上需要长期频繁操作的工位。

　　从选型适配的角度看，这款6mm触觉按键的模型还原了所有关键装配尺寸，包括基座长宽高、引脚直径与跨距、按压柱直径与伸出长度、按压行程总长度，结构设计人员在做整机布局时，可以直接把模型导入装配体，和PCB、外壳面板做干涉检查，不需要反复核对元件规格书的尺寸参数，能大幅减少设计阶段的反复修改成本。尤其是在做小型化设备的结构设计时，板上元件的排布密度高，每一个元件的安装空间都需要精准控制，准确的按键三维模型可以帮助设计人员提前预判装配风险，比如按压柱和面板开孔的同轴度、引脚和PCB走线的避让、按键和周边接插件的安全距离这些细节，都可以在三维装配阶段完成验证，避免打样后才发现元件干涉、按键无法触发这类低级问题。
