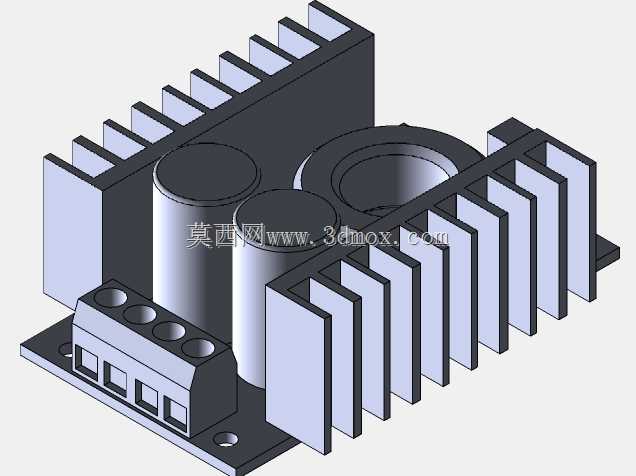

150W直流升压可调电源转换模块结构

项目分类:变压器/电感器 发布时间:2024-01-26 ID:725629
  • 150W直流升压可调电源转换模块结构

  在工业现场的低压直流供电场景里,经常会遇到供电端电压与负载额定电压不匹配的问题,比如车载12V供电需要给24V工控模块供电、光伏低压输出需要抬升电压给后端储能单元充电、便携设备内置电池电压不足驱动高电压负载这类工况,都需要可靠的直流升压转换单元来完成电压匹配,这款150W功率等级的DC-DC升压可调转换结构,就是针对这类中小功率直流电压抬升需求设计的实体结构方案。从结构布局来看,整个模块采用卧式安装的排布逻辑,功率回路的核心器件全部贴合主散热基座布置,基座两侧延伸出平行鳍片式散热结构,鳍片的间距、高度都经过热流路径优化,自然对流条件下就能把功率器件工作产生的热量快速散出,不需要额外加装强制风冷风扇,能降低模块自身的功耗,

  也能避免风扇转动带来的积尘、振动故障点,适合在粉尘较多、振动存在的工业安装环境里长期运行。模块的输入输出接线端采用栅栏式接线端子排布在模块前端,端子的接线孔位对应不同的极性标识,接线时不需要额外转接,直接将导线压入端子拧紧螺丝即可完成接线,端子旁预留的固定孔位可以将整个模块锁固在设备机箱的安装平面上,安装孔的间距符合通用小功率电源模块的安装尺寸规范,能直接替换同功率等级的同类型升压模块,不需要重新在安装板上打孔调整位置。功率磁环元件布置在两组电解电容之间的位置,磁环的高度低于两侧散热鳍片的顶端高度,这样的排布不会额外增加模块的整体高度,能适配机箱内部高度有限的安装空间,电解电容采用立式安装方式,引脚直接焊接在底层PCB板上,电容本体与散热基座之间预留了足够的绝缘间隙,避免高温传导导致电容寿命衰减,同时电容的容值选型匹配150W功率输出下的纹波抑制要求,能保证输出电压的稳定性,减少电压波动对后端精密负载的干扰。模块的调压结构集成在PCB板上,在实际应用中可以根据负载的实际电压需求调整输出电压值,调整范围覆盖常见的低压直流升压区间,不需要额外更换外围元件就能适配不同电压等级的直流负载。从安装边界来看,整个模块的外轮廓尺寸控制得比较紧凑,两侧的散热鳍片与接线端子、电容元件之间没有突出的结构,安装时只需要预留出鳍片周围的对流空间即可,不需要额外留出操作避让空间,模块底部的PCB板与安装平面之间预留了绝缘间隙,

  安装时不需要额外加装绝缘垫片就能避免电路与安装金属板短路。在实际选型应用中,这类升压模块常被集成在小型工控设备内部、车载改装供电系统、离网小型光伏供电装置、便携应急供电设备里,作为电压匹配的核心功率转换单元,结构设计上充分考虑了工业场景的安装便利性、散热可靠性、接线便捷性,没有冗余的结构设计,所有的结构特征都服务于功率转换的功能需求:散热鳍片的厚度兼顾了散热效率与结构强度,不会因为运输振动出现鳍片变形;接线端子的阻燃材质满足电气安全要求,大电流接线时不会出现端子过热熔化的问题;磁环的固定方式采用耐高温胶体粘接加卡扣限位,即使在持续振动的车载环境里也不会出现磁环移位导致的电路故障。不同于消费级的小功率升压模块,

  这款150W等级的结构在功率器件的排布上特意拉大了大电流回路的走线宽度,PCB上的铜箔厚度满足持续大电流通过的载流要求,散热基座与功率器件之间填充导热界面材料,能将MOS管、整流管这类发热量大的器件产生的热量快速传导到整个散热鳍片上,避免局部热点导致的器件过热失效。在三维建模过程中,所有的元件排布都严格按照实际生产的装配公差来设定配合间隙,比如电容与散热片之间的间隙、磁环与周边元件的距离、接线端子与PCB边缘的距离,都符合电子装联的工艺要求,建模时还原了每个结构细节,包括散热鳍片的倒角、安装孔的沉台、接线端子的螺丝槽位,能直接用于模块的结构验证、安装干涉检查、机箱适配设计,不需要额外调整结构尺寸就能导出工程图用于生产参考。
