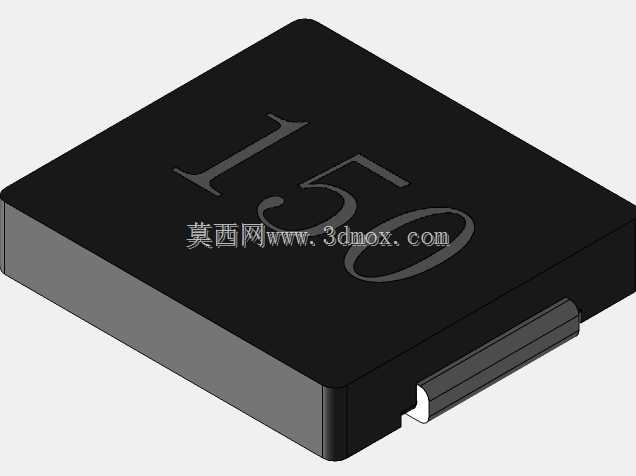

PSMT5012贴片大电流电感器三维结构

　　在消费类电子、工业控制板卡、车载电源模块的PCB布局环节，SMD大电流电感的选型与结构适配，直接决定了电源回路的纹波抑制能力、载流冗余度以及整板的空间利用率，PSMT5012这类扁线绕制的贴片功率电感，正是针对高密度板卡大电流供电场景设计的被动元件。从结构设计逻辑来看，这款电感采用一体成型的屏蔽式封装，磁芯采用合金粉材压铸成型，将扁铜线绕制的线圈完全包裹在磁体内部，既能够降低线圈工作时的漏磁，避免对周边敏感器件造成电磁干扰，也能通过磁材的高饱和特性，在大电流通过时维持稳定的电感量，不会因为直流偏置出现感量骤降的问题。不同于传统圆线绕制的贴片电感，这款产品采用扁铜线绕制线圈，相同截面积下扁线的槽满率更高，

　　能够在有限的线圈空间内提升导线的有效导电面积，从而降低线圈的直流电阻，减少大电流工况下的铜损发热，这对于持续输出大电流的DC-DC回路、CPU供电模块、电机驱动板来说，能够有效提升电源转换效率，降低器件工作温升。从外形与安装边界来看，这款电感采用标准SMD表贴封装，底部设置两个对称的焊盘电极，焊盘端面与磁体底面齐平，能够适配SMT回流焊工艺，不需要额外的插件引脚，在PCB布局时只需要按照焊盘尺寸预留对应的焊盘位置即可，器件整体为方正的块体结构，顶面平整，没有凸起的引脚或者绕线结构，能够最大化利用板卡的垂直空间，在板卡堆叠设计时，不会和上方的屏蔽罩、结构件产生干涉。在实际应用场景中，这类电感常被用在12V转5V、5V转3.

　　3V的buck降压回路中，作为储能电感使用，当开关管导通时，电感将电能转化为磁能存储，开关管关断时，磁能转化为电能释放给负载，配合输入输出电容完成稳压输出，一体屏蔽的结构让它可以靠近IC、采样电阻这类对磁场敏感的器件布局，不需要额外预留过大的安全间距，能够有效缩小电源模块的整体占板面积。设计这款电感的三维模型时，重点还原了磁体的倒角细节、顶面的标识刻印、底部焊盘的台阶结构，以及磁体和电极的装配公差，在进行PCB结构干涉检查时，可以直接导入模型验证器件和周边结构件的间距，避免生产时出现器件贴装后和外壳、散热片碰撞的问题。不同于开磁路的工字电感，这款闭磁路结构的电感在工作时的电磁辐射更低，在高密度的数码产品主板、车载娱乐系统电源板、

　　工业伺服驱动板上使用时，能够更容易通过EMC测试，减少额外的屏蔽措施投入。扁线绕制的线圈结构也让线圈的散热面积更大，工作时产生的热量能够更快通过磁体传导到PCB焊盘上，通过板卡的铜箔进行散热，不需要额外增加散热片就可以满足额定电流下的温升要求，在环境温度较高的工业场景、密闭外壳的车载场景下，这种散热特性能够大幅提升器件的工作可靠性，避免因为长期高温工作出现磁材老化、线圈绝缘层破损的问题。在进行器件选型匹配时，除了关注额定电流、饱和电流、直流电阻这些电性参数，结构尺寸的匹配也十分关键，这款电感的封装尺寸适配5050封装规格，厚度1.2mm，能够替换同封装的其他品牌电感，在板卡迭代时不需要修改PCB焊盘设计，直接完成物料替换，降低设计变更的成本。模型还原的细节还包括磁体表面的哑光质感、电极的镀锡层结构，在进行产品渲染、装配说明书制作时，也可以直接调用模型完成可视化内容制作，不需要重新建模。
