480mm规格PC水冷铜制冷排结构设计

　　在PC硬件散热系统的选型与结构设计工作中，长规格水冷排一直是高功耗硬件平台的核心换热部件，本次涉及的480mm长度、20mm厚度的薄型铜制冷排，主要面向对机箱内部空间有严格限制、同时需要压制多硬件满载发热的装机场景，常见于ITX紧凑机箱改装、多显卡并行计算工作站、超频玩家定制主机这类对散热冗余和空间占用有双重要求的应用环境。从实际使用逻辑来看，这类冷排的核心作用是通过内部流道的冷却液循环，将CPU、GPU等发热元件传导出的热量，通过密集的散热鳍片与流经鳍片间隙的空气完成热交换，最终将热量带出机箱内部，相比传统风冷散热器，薄型长冷排可以在有限的垂直安装空间内，拓展更大的换热面积，同时适配低转速静音风扇，在散热效率和运行噪音之间取得更好的平衡。

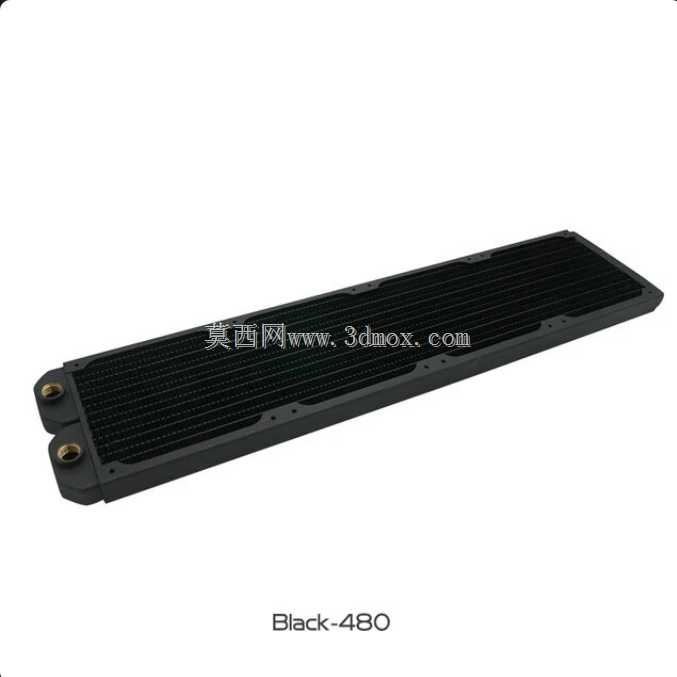

　　从结构设计的角度拆解，这款冷排采用纯铜材质作为核心换热基底，相比铝制冷排，铜的导热系数更高，能够更快将冷却液携带的热量传导至鳍片结构，在相同风速、相同温差条件下的换热效率有明显优势。整体外形尺寸控制在480mm长度、20mm厚度的边界内，安装孔位完全适配标准120mm规格风扇的安装间距，四个安装位可以同时固定四把120mm规格的轴流风扇，既可以采用吹风式安装也可以采用抽风式安装，适配不同机箱的风道走向设计。冷排两端的水嘴采用标准G1/4螺纹接口，能够兼容市面上绝大多数快拧接头、硬管/软管水冷管路的连接需求，接口位置做了加厚处理，避免安装接头时出现应力开裂的问题。

　　在建模过程中，需要重点关注几个核心的结构边界：首先是冷排整体的平面度公差，因为薄型冷排的鳍片结构密度高，整体刚性相对厚排更弱，如果安装孔位的平面度偏差超过0.2mm，安装风扇时很容易出现鳍片变形、冷排本体翘曲的问题，轻则影响风道密封性，重则导致内部流道渗漏。其次是内部流道的排布设计，这款冷排采用多回路平行流道结构，冷却液从一侧水嘴进入后，会均匀分流到数十根平行的扁形铜流道中，避免出现单一流道流量过大、其他流道滞流的问题，保证整个冷排表面的温度均匀性，不会出现局部换热效率不足的冷区。另外，鳍片与流道外壁的连接采用钎焊工艺，建模时需要预留出焊料的填充间隙，保证鳍片与流道管壁的接触热阻降到最低，避免因为接触不良导致整体换热性能下降。

　　从实际安装适配的角度来看，20mm的厚度设计意味着这款冷排可以安装在机箱的前置、顶置甚至后置位置，不会和高规格内存、主板供电散热片、显卡供电接口等部件出现安装干涉，很多传统30mm以上厚度的480冷排在顶置安装时，会和主板顶部的内存插槽产生空间冲突，只能选择矮版内存，而20mm薄排的设计就规避了这个问题，给硬件选型留出了更大的自由度。同时冷排两侧的安装固定孔做了沉头设计，安装螺丝不会突出冷排表面，既可以避免螺丝顶到风扇扇叶产生异响，也能让冷排与安装面的贴合更紧密，减少安装缝隙产生的风噪。

　　在结构细节处理上，冷排的外框采用折边包边设计，将内部鳍片的边缘完全包裹在金属外框内部，既可以提升整体结构的抗扭刚性，避免搬运、安装过程中磕碰导致鳍片倒伏，也能减少气流从鳍片边缘旁通流失，让所有风扇吹出的气流都能穿过鳍片间隙参与热交换。水嘴与端盖的连接部位做了加强筋结构，在连接管路、拉扯管路的时候，应力会分散到整个端盖平面，不会集中在水嘴根部，降低长期使用后接口渗漏的风险。另外，冷排表面做了黑色哑光防腐处理，既可以避免铜材质长期接触潮湿空气出现氧化锈蚀的问题，也能适配不同风格的机箱侧透展示效果，不会因为铜锈影响整机外观。

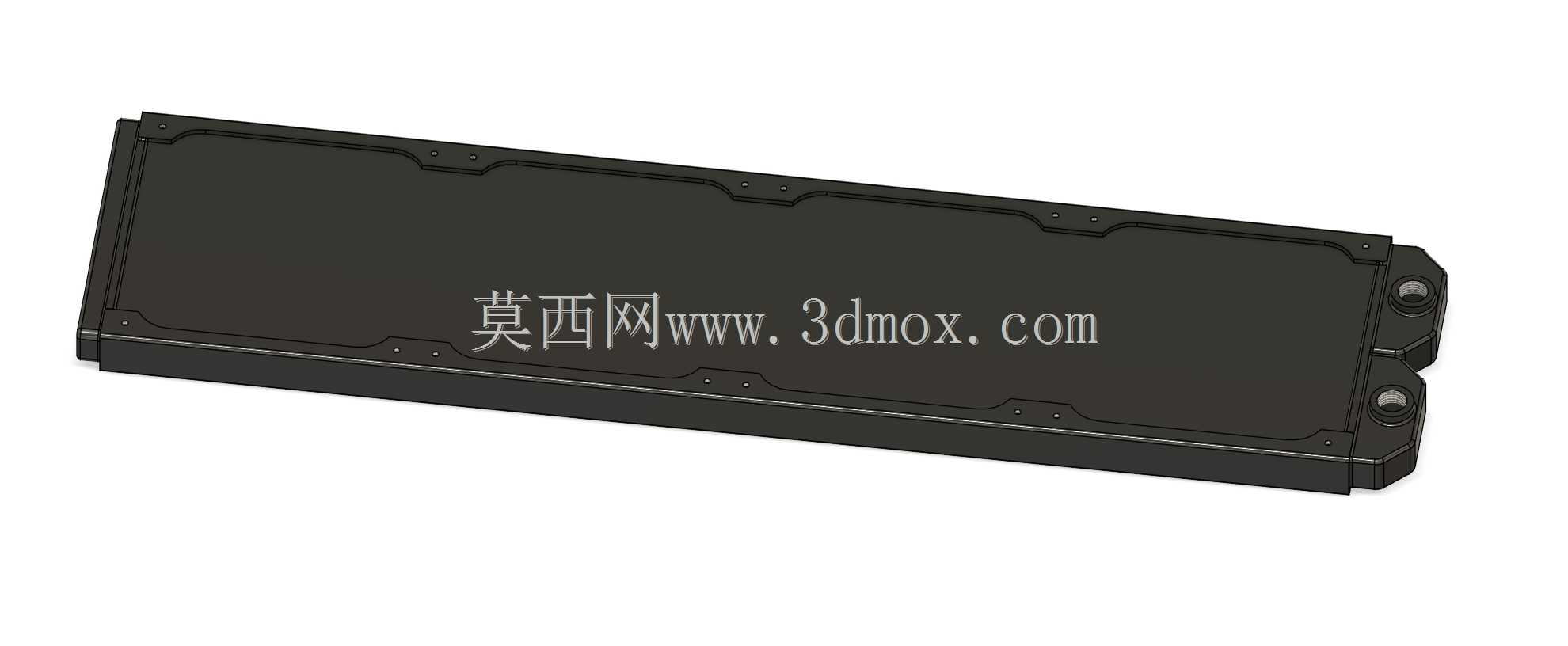

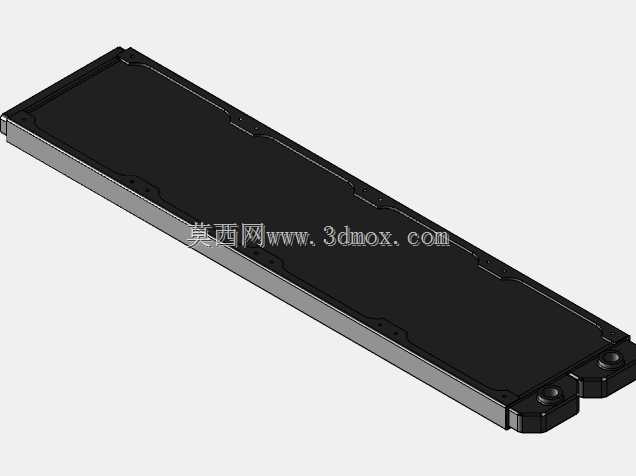

　　对于三维建模从业者来说，这类薄型冷排的建模难点在于密集鳍片的阵列排布和流道的流体通路验证，建模时不能简单做外观面的堆砌，需要准确还原内部流道的截面尺寸、鳍片的间距和厚度，这些参数直接决定了后续做热仿真分析时的结果准确性，如果鳍片间距设置过大，会高估冷排的通风量，低估风阻；如果鳍片厚度设置偏差，会错误计算整体的换热面积，导致仿真结果和实际性能出现明显偏差。同时安装孔位的定位尺寸必须严格遵循PC水冷行业的通用安装规范，孔位中心距、孔径大小、沉头深度都要和实际量产产品保持一致，否则导出的模型用于机箱结构设计时，会出现安装不上、干涉等实际工程问题。
