Alpenfohn Black Ridge下压式风冷冷却器结构

　　这款下压式风冷冷却器的结构建模，核心面向小尺寸机箱的散热适配场景，尤其是ITX规格的紧凑型装机方案，这类装机场景对散热部件的高度、横向占用边界有着极为严苛的要求，常规塔式散热器往往因为高度超限无法装入薄型ITX机箱，而这款冷却器的结构设计刚好匹配这类狭小空间的散热需求。从实际使用场景来看，这类下压式冷却器除了给核心发热源散热之外，还能借助风扇的下吹气流，顺带覆盖主板供电模块、内存颗粒等周边发热元件，在紧凑机箱内部没有多余风道的情况下，这种气流组织形式能有效降低机箱内部的局部热点，避免小机箱长期运行出现积热问题。

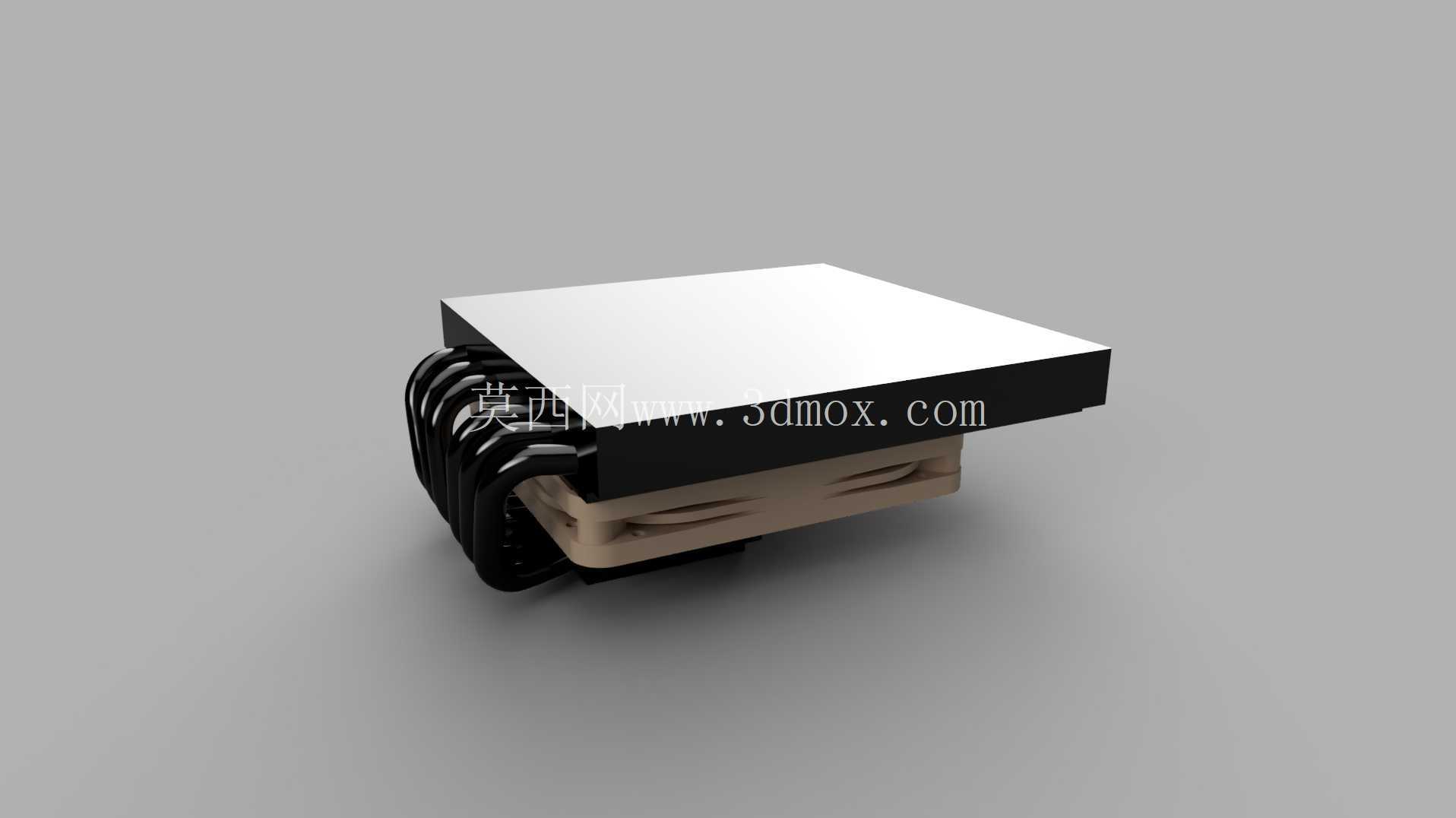

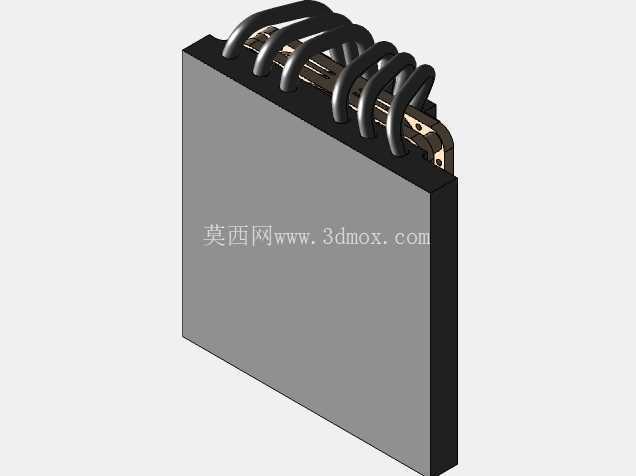

　　建模过程中优先锁定了核心安装边界尺寸，整体高度控制在适配92mm规格风扇的区间，核心散热鳍片采用穿fin工艺结合热管的结构，热管采用弯曲排布的方式，在有限的高度空间内尽可能拉长热管的有效换热长度，同时鳍片的间距做了针对性优化，兼顾薄型风扇的风压特性，避免因为鳍片过密导致风阻过大，影响实际散热效率。底座部分采用平整的接触设计，能够和发热源表面充分贴合，减少接触热阻，底座的固定孔位兼容主流的小型主板安装规格，不需要额外的改装支架就能完成安装，安装时不会和周边的高规格内存产生位置冲突，内存兼容高度覆盖了常规的矮条以及部分带薄散热片的内存型号。

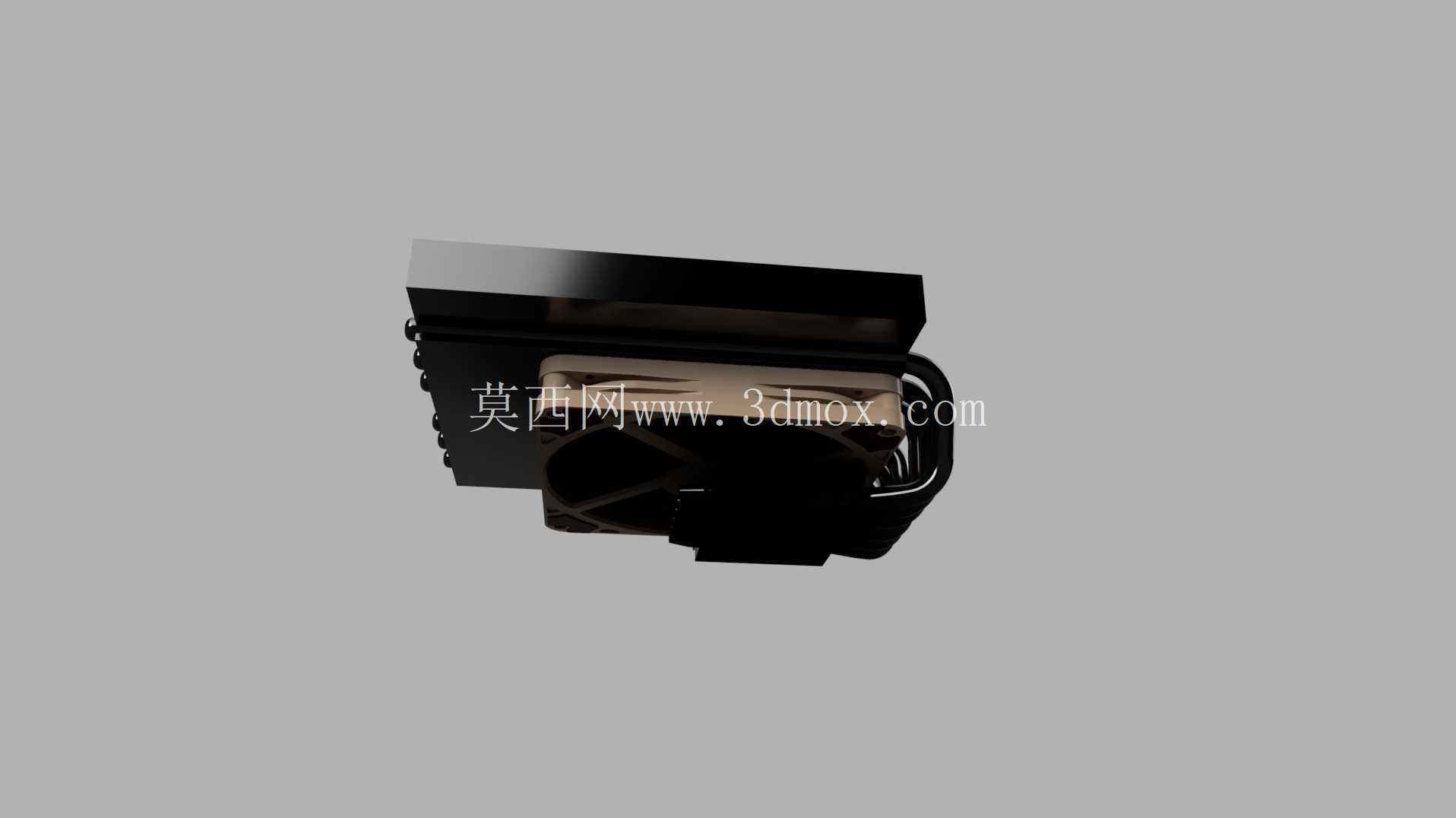

　　建模时参考了实物的装配逻辑，热管和鳍片的结合位置、底座和热管的焊接位置都做了还原，风扇的安装位预留了对应的固定孔位，适配92mm规格的Noctua NF-A14x15这类薄型进气风扇，风扇安装后不会超出鳍片的整体外轮廓，避免和机箱侧板、内部走线产生干涉。从结构特性来看，这款冷却器的热管采用多根并列排布的方式，均匀分布在底座上方，能够快速将底座收集的热量传导到整片鳍片区域，鳍片的边缘做了收边处理，避免安装过程中割伤操作人员，同时鳍片的表面做了黑化处理，既提升了外观的一致性，也能在一定程度上提升鳍片的抗腐蚀能力，延长部件的使用寿命。

　　在实际的结构设计验证中，这类下压式散热器的重量控制也十分关键，过重的散热部件会给主板的PCB带来额外的弯曲应力，长期使用可能导致主板变形，这款冷却器的整体重量控制在合理区间，配合对应的安装扣具能够将压力均匀分散到主板的固定孔位周边，避免局部应力集中。气流路径的设计上，风扇吸入的冷空气先经过鳍片区域完成热交换，之后向四周发散流出，刚好吹过主板周边的发热元件，在没有额外机箱风扇的小机箱内，这种气流路径能够形成有效的局部散热循环，不需要额外增加风道部件就能满足中低功耗发热源的散热需求。建模过程中对各个部件的装配间隙做了还原，热管弯曲处的曲率、鳍片的堆叠间距、底座的厚度都按照实物的工程尺寸做了匹配，关键尺寸的误差控制在0.5mm以内，能够直接用于结构适配验证、装机干涉检查等场景，帮助结构设计人员在做紧凑型设备的散热方案选型时，提前确认安装空间是否足够，避免实际装机时出现尺寸不匹配的问题。
