CA6140车床用球窝连接结构

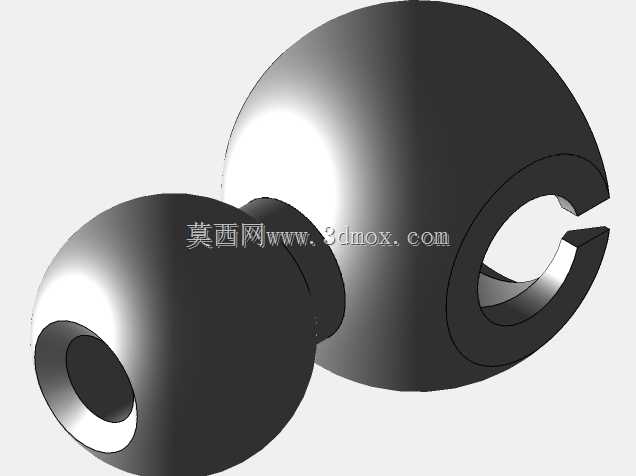

　　在普通卧式车床的进给传动与操作机构中，球窝类零件是实现球面铰接、浮动传力的核心基础构件，这类结构常见于CA6140系列车床的操作杠杆联动、进给换向机构以及刀架微调组件中，承担着传递小扭矩、补偿装配误差、实现多自由度小幅摆动的功能。不同于常规的轴孔刚性连接，球窝配合结构允许相连构件在一定角度范围内自由偏转，不会因为安装面的形位公差偏差出现卡滞，这在车床这类需要频繁手动操作、机构联动间隙要求严格的设备中尤为关键。从结构本身来看，该球窝构件采用一体式球面成型设计，主体为带内孔的球体结构，内孔用于穿装连接销轴或者拉杆，球面部分与配对的球头座形成面接触配合，相比点接触的球头结构，接触面积更大，单位面积承压更小，在频繁扳动、

　　反复换向的使用场景下，磨损速率更低，能长期保持机构的操作手感，不会因为配合面磨损出现松旷、窜动问题。设计这类球窝结构时，首先要匹配CA6140车床对应安装位置的空间边界，球体直径需要适配原有球座的包容尺寸，过大则无法装入球座，过小则会出现配合间隙超差，导致操作空程量过大，影响进给精度；内孔的直径公差需要与穿装的销轴保持H7/g6的间隙配合，既保证销轴能顺利穿装，又不会因为间隙过大导致传力时出现偏载。球面的粗糙度需要控制在Ra1.6以内，球面的轮廓度公差不能超过0.02mm，否则配合时会出现接触斑点不均匀，局部应力集中的问题，长期使用容易出现球面点蚀、拉伤。在实际装配场景中，这类球窝结构通常会配套防尘毡圈或者压盖，

　　防止车床加工时产生的金属切屑、切削液进入球面配合面，避免磨粒磨损加速零件失效；同时配合面需要定期涂抹锂基润滑脂，降低摆动时的摩擦阻力，让操作手柄的扳动更顺畅。从功能实现角度来说，球窝结构的摆动角度需要满足对应机构的行程要求，CA6140车床操作机构中使用的球窝，通常允许的最大偏摆角度在15°以内，这个角度范围足够覆盖进给换向、手柄档位切换的行程需求，不需要过大的摆角，过大的摆角反而会导致球座对球体的包容面积不足，降低连接的刚性，传力时容易出现脱开的风险。另外，球窝端部的收口结构是设计中的关键细节，收口的厚度需要兼顾强度和装配便利性，过薄则在反复受力时容易出现收口变形，导致球体从球座中脱出；过厚则会占用过多的端部空间，

　　干涉相邻构件的运动轨迹。在建模过程中，这类零件需要重点保证球面的成型精度，通过回转特征生成主体球面后，内孔与球面的同轴度公差需要严格控制，否则装配后会出现销轴偏斜，导致机构运动卡滞；端部的倒角设计需要匹配装配时的导入角度，方便压装到对应的球座中，不会刮伤球座的配合内表面。在车床的日常维护中，球窝类零件属于易损件，当出现操作手柄空程量过大、扳动时有明显窜动时，就需要检查球窝与球头的配合间隙，磨损超差后及时更换，才能保证车床进给操作的精准性，避免因为机构间隙过大导致进给量不准，影响工件的加工精度。不同于其他传动零件，球窝结构不需要传递大扭矩，主要承担的是小行程的摆动传力，因此材料通常选用45号钢经调质处理即可，不需要过高的硬度，球面部分可以做局部高频淬火，提升表面耐磨性，既控制了零件的制造成本，又能满足长期使用的寿命要求。在安装边界上，球窝装入球座后，轴向的窜动量需要控制在0.1mm以内，既保证摆动灵活，又不会出现轴向窜动影响传力精度；相邻的锁紧螺母需要调整到合适的预紧力，预紧力过大会导致球面压紧过度，扳动力矩过大，操作手感沉重，预紧力过小则会出现间隙，导致机构松旷。
