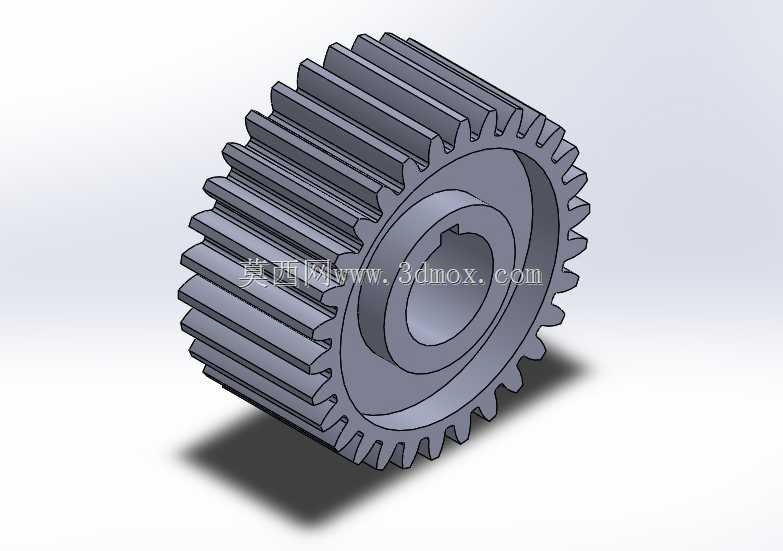

CA6140车床排挡用直齿圆柱齿轮结构

　　在普通卧式车床的主轴变速传动链中，排挡齿轮是承担转速切换、扭矩传递的核心执行零件，这款适配CA6140车床的排挡直齿轮，直接服务于床头箱的手动换挡操作环节，是机床操作者调整主轴转速、匹配不同工件切削参数时直接联动的机械构件。日常车削作业中，不同材质的工件、不同的车削工序——比如粗车45号钢外圆、精车有色金属端面、车削公制螺纹，都需要匹配对应的主轴转速，而排挡齿轮通过在花键轴上的轴向滑移，与对应挡位的固定齿轮完成啮合，就能把主轴箱输入轴的动力，按照设定的传动比传递到主轴，最终带动卡盘上的工件完成指定转速的回转运动。从结构设计逻辑来看，这款齿轮采用标准直齿圆柱齿形，齿向与齿轮轴线完全平行，相比斜齿圆柱齿轮，

　　直齿结构在轴向滑移换挡时不会产生额外的轴向分力，拨叉推动齿轮移动时阻力更小，换挡操作的手感更清晰，也不会因为斜齿的轴向力导致换挡后齿轮出现轴向窜动，非常适合CA6140这种需要频繁手动切换挡位的通用车床使用场景。齿轮内孔采用带键槽的花键孔结构，与变速箱内的花键轴配合，既可以保证齿轮随轴同步回转传递扭矩，又能给齿轮的轴向滑移提供精确的导向，避免换挡过程中齿轮出现偏斜导致打齿。齿圈部分的齿宽经过匹配计算，既保证啮合时的接触面积足够传递额定切削扭矩，不会因为齿面接触应力过大出现过早点蚀，又控制了齿轮的整体重量，降低拨叉换挡时的操作阻力，同时减少滑移过程中的摩擦磨损。齿轮的轮毂部分做了加厚处理，键槽位置的壁厚经过强度校核，

　　能够承受换挡时的冲击载荷以及重切削时的扭矩传递，不会出现轮毂开裂、键槽崩损的问题。齿顶圆、齿根圆的过渡圆角都按照机床传动齿轮的标准做了优化，齿根处的圆角可以有效降低应力集中，避免齿轮在频繁的冲击载荷下出现齿根断裂的失效形式；齿顶的倒角既可以在换挡啮合时起到导向作用，让两个齿轮的轮齿更容易顺利进入啮合位置，减少换挡打齿的概率，也能去除齿顶加工时产生的毛刺，避免装配和使用过程中出现刮蹭。从安装边界来看，这款齿轮的外径、齿宽、内花键参数完全匹配CA6140车床床头箱对应挡位的安装空间，轴向移动的行程范围刚好覆盖对应挡位的啮合位置与空挡位置，安装时不需要对箱体内部的轴系、拨叉结构做任何修改，直接替换原有磨损的排挡齿轮即可恢复车床的变速功能。

　　实际使用过程中，这类排挡齿轮的常见失效形式包括齿面磨损、换挡打齿导致的齿端崩角、花键孔磨损导致的传动间隙过大，这款齿轮的结构设计在齿端做了小角度的倒角引导，能大幅降低换挡时轮齿的刚性碰撞，减少齿端崩损的概率；齿面的加工精度满足机床传动齿轮的精度要求，啮合时的齿侧间隙控制在合理范围，既不会因为间隙过大导致正反转切换时产生冲击，也不会因为间隙过小出现卡滞、发热的问题。在车床的日常维护中，这类排挡齿轮的状态直接影响换挡操作的顺畅度以及主轴传动的平稳性，如果齿轮出现齿面过度磨损、轮齿断裂的情况，会导致换挡卡滞、传动异响，甚至切削过程中出现掉挡的问题，直接影响加工零件的表面质量和加工精度，精准的三维结构建模可以为配件的加工、检修、替换提供准确的尺寸参考，也能帮助机床维修人员快速理解排挡机构的传动逻辑，在拆解、装配床头箱变速机构时准确判断零件的安装位置与配合关系。
