大众品牌汽车标识立体结构设计

　　这款立体车标结构在设计阶段优先考虑了整车外饰的装配适配性，作为车辆前脸视觉核心部件，其安装边界需要完全匹配中网预留的安装位，外圈环形结构的厚度控制在8mm，整体外圆直径根据常规家用车型的中网尺寸设定为120mm，背部预留3个均匀分布的卡扣安装位，卡扣间距按照整车厂通用的安装孔位标准设定，可直接卡入中网对应的安装槽内，无需额外打孔或粘接，装配效率能够满足整车生产线的节拍要求。

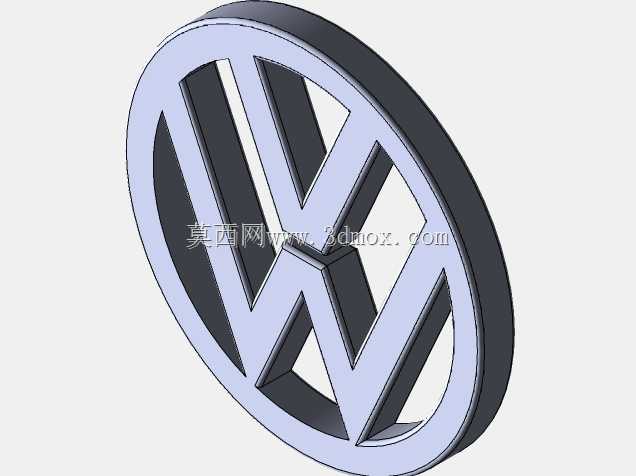

　　从结构设计逻辑来看，标识的VW字母与外圈采用一体化立体结构，字母凸起高度相对于环形基准面为3mm，既保证了视觉上的立体感，又不会因为凸起过高在车辆行驶过程中增加额外风阻，同时也能避免洗车、日常擦拭过程中勾扯抹布造成的标识变形。字母与外圈的连接位置做了R1.5的圆角过渡，没有尖锐棱角，一方面是满足外饰件的安全法规要求，避免碰撞时对行人造成额外划伤，另一方面圆角过渡能够减少应力集中，提升注塑或者金属压铸过程中的成品率，降低生产环节的残次率。

　　在实际应用场景中，这类车标不仅承担品牌识别的作用，部分配置车型还会在标识背部预留ACC毫米波雷达的安装空间，这款结构的环形平面度公差控制在0.1mm以内，VW字母的镂空区域完全避开雷达波的发射接收范围，不会对雷达信号造成遮挡或干扰，能够适配带自适应巡航配置的车型安装需求。标识的表面处理预留了镀铬、哑光银、熏黑等不同工艺的加工余量，表层的壁厚均匀控制在2mm，无论是采用ABS注塑加表面镀铬工艺，还是采用锌合金压铸抛光工艺，都能保证成型后表面无缩痕、无流痕，外观质感符合品牌的视觉要求。

　　设计过程中还考虑了户外使用的耐候性需求，结构的所有立面都做了1度的拔模斜度，方便生产过程中脱模，同时背部做了网格状加强筋，加强筋厚度为1.2mm，既能够提升整个标识的结构强度，避免车辆行驶过程中受飞石撞击出现碎裂，又不会因为壁厚不均导致表面出现缩水印。安装卡扣的根部做了加强结构，能够承受150N的垂直拉拔力，满足车辆高速行驶、颠簸路况下的固定可靠性，不会出现车标脱落的问题。标识与中网贴合的背部边缘做了一圈0.5mm高的止口，装配后能够与中网表面紧密贴合，避免雨水、灰尘进入标识背部堆积，长期使用也不会出现背部积水锈蚀安装位的情况。

　　从建模细节来看，VW字母的线条比例完全还原品牌标识的规范比例，字母的倾斜角度、笔画宽度都严格按照品牌VI标准设定，环形外圈的宽度均匀一致，整个模型的曲面均为G2连续，无论是用于3D打印手板验证，还是用于开模生产，都能直接导入工程软件进行后续的模具设计，不需要额外调整曲面质量。模型的所有特征都做了参数化关联，后续如果需要适配不同车型调整尺寸，只需要修改外圆直径参数，整个结构的比例、卡扣位置、加强筋布局都会自动对应调整，能够大幅缩短不同车型适配的设计周期。
