车载20回路集成式保险丝防护盒结构

　　在商用车、乘用车辆的低压配电系统设计中，多回路保险丝集成防护部件是线束布局里不可缺少的核心单元，这类部件承担着分线过载保护、回路绝缘防护、线束规整固定的多重作用，本次涉及的20针保险丝盒，就是面向多回路车载配电场景设计的集成式防护结构。从实际装车场景来看，这类20回路的保险盒常布置在驾驶舱仪表台内侧、发动机舱靠近防火墙的区域，或是车载改装设备的配电支路中，相比零散布置的独立保险丝座，集成式结构能大幅缩减线束排布的冗余长度，降低多回路接线的错接概率，同时给裸露的保险丝接线端提供封闭的防护空间，避免行车过程中泥水、灰尘、金属碎屑掉落引发的电路短路风险。

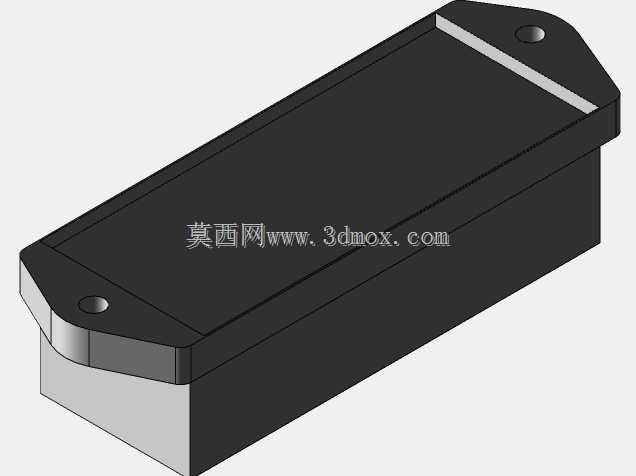

　　从功能特性上看，该结构采用上下扣合的封闭壳体设计，壳体两端延伸出带安装孔的固定耳，安装孔位做了沉台处理，装配时螺丝头可以完全沉入沉台内，不会突出壳体表面干涉周边其他部件的布置。壳体内部预留了20个独立的保险丝安装位，每个安装位对应独立的接线端子卡槽，不同回路的进线与出线端在壳体内部分区排布，不会出现线束交叉干涉的情况，盒盖与下壳体的配合面做了止口结构，扣合后能形成一定的密封防护能力，应对日常行车过程中的溅水、落灰场景完全足够。

　　设计过程中首先要考虑的是安装边界的适配性，这类车载部件的安装空间往往十分紧凑，因此壳体整体采用窄长型的轮廓设计，边角处做了大圆角过渡，既可以避免尖锐边角在装配过程中割伤线束绝缘层，也能适配安装区域的异形空间，减少对周边其他部件的空间挤占。两端的固定耳采用斜向延伸的结构，而非垂直于壳体侧壁的直耳，这种设计一方面可以调整安装孔的跨距，适配车身上已有的标准安装孔位，减少额外开孔的工作量，另一方面斜向耳片的结构强度更高，在车辆长期行驶产生振动的工况下，不容易出现固定耳断裂的问题。

　　壳体的壁厚设计遵循车载塑料件的通用规范，既保证足够的结构强度，在受到轻微外力挤压时不会出现开裂变形，也不会因为壁厚过大导致整体重量超标、材料成本浪费。内部的端子卡槽尺寸严格对应标准插片式保险丝的外形尺寸，卡槽侧壁做了导向斜角，装配保险丝时可以顺着斜角顺利滑入卡槽，不需要额外对准调整，能提升整车线束装配环节的作业效率。盒体侧面预留了线束出线的缺口位置，缺口处做了圆弧翻边处理，线束从缺口引出时，翻边结构可以避免塑料锐边割破线束的绝缘皮层，降低长期使用后的线路漏电风险。

　　从实际选型适配的角度看，20回路的配置可以覆盖常规乘用车的附属用电设备配电需求，或是改装车辆的附加设备配电需求，比如车载影音系统、辅助照明、车载电控单元的回路保护都可以集成在这个盒体内，不需要额外增设多个独立保险座。在三维建模过程中，需要重点验证扣合结构的配合间隙，确保盒盖与下壳体扣合后不会出现松动异响，同时要反复核对内部端子位的间距，避免不同回路的导电部件之间电气间隙不足引发放电短路；安装孔的位置尺寸需要和车身安装点的坐标完全匹配，固定耳的强度要通过振动工况的仿真校验，确保在车辆全生命周期的使用过程中，不会因为持续振动出现固定点松脱、盒体移位的问题。另外壳体表面的平整度也需要控制在合理范围内，避免注塑成型后出现翘曲变形，导致盒盖扣合不严、防护失效的问题。
