开放式吸盘式电磁铁控制模块结构设计

　　这款开放式电磁铁模块是面向小型自动化工位、教学实验平台、简易物料分拣场景设计的吸附执行组件，核心采用吸盘式直流电磁铁作为执行端，搭配直插式接线端口与板载限流、保护元件，可直接接入常规5V控制回路使用，无需额外搭建外围驱动电路，能大幅缩短小型机电项目的开发调试周期。从实际应用场景来看，这类小型电磁铁常被用在桌面级小型物料搬运工位，吸附重量在3kg以内的铁质小零件，比如螺丝、小型冲压铁片、电子引脚料件等，也可用于教学实验中演示电磁吸附原理、简易门禁锁止结构、小型工装的快速定位夹持，相比气动吸盘，它不需要配套气源管路，在桌面级设备、学生竞赛作品、小型DIY机电装置里的适配性更强，不会出现气源噪音、管路走线杂乱的问题。

　　在功能特性设计上，模块板载了必要的限流电阻与续流保护元件，接线端口直接引出电源正、信号控制、接地三个引脚，用户接线时只需要对应接入控制信号与供电即可，不需要额外在外围电路中添加续流二极管来吸收电磁铁断电时的反向电动势，能有效避免反向电压击穿前端控制元件，降低新手用户的接线出错概率。电磁铁本体直接固定在PCB基板上，引脚通过焊盘与基板电路连通，没有额外的飞线连接，整体结构的抗震动性能更好，在设备频繁启停、小幅震动的工位上也不会出现接线松脱的问题。

　　从设计思路层面考量，这款模块在规划阶段就优先考虑了通用安装适配性，没有采用定制化的特殊安装孔位，而是在PCB基板的四个角设置了标准的圆形安装通孔，孔位间距匹配常见的小型电子模块安装规范，用户既可以用M2螺丝直接将模块固定在亚克力、铝型材搭建的小型设备机架上，也可以通过双面泡棉胶、尼龙扎带进行快速固定，不需要额外加工定制安装支架。板上的元件布局做了避让设计，接线端口设置在基板的短边侧，电磁铁本体占据基板的大部分核心区域，阻容元件全部布置在接线端口与电磁铁之间的空余位置，既不会干扰电磁铁的吸附工作面，也不会因为接线时的拉扯导致元件脱焊。

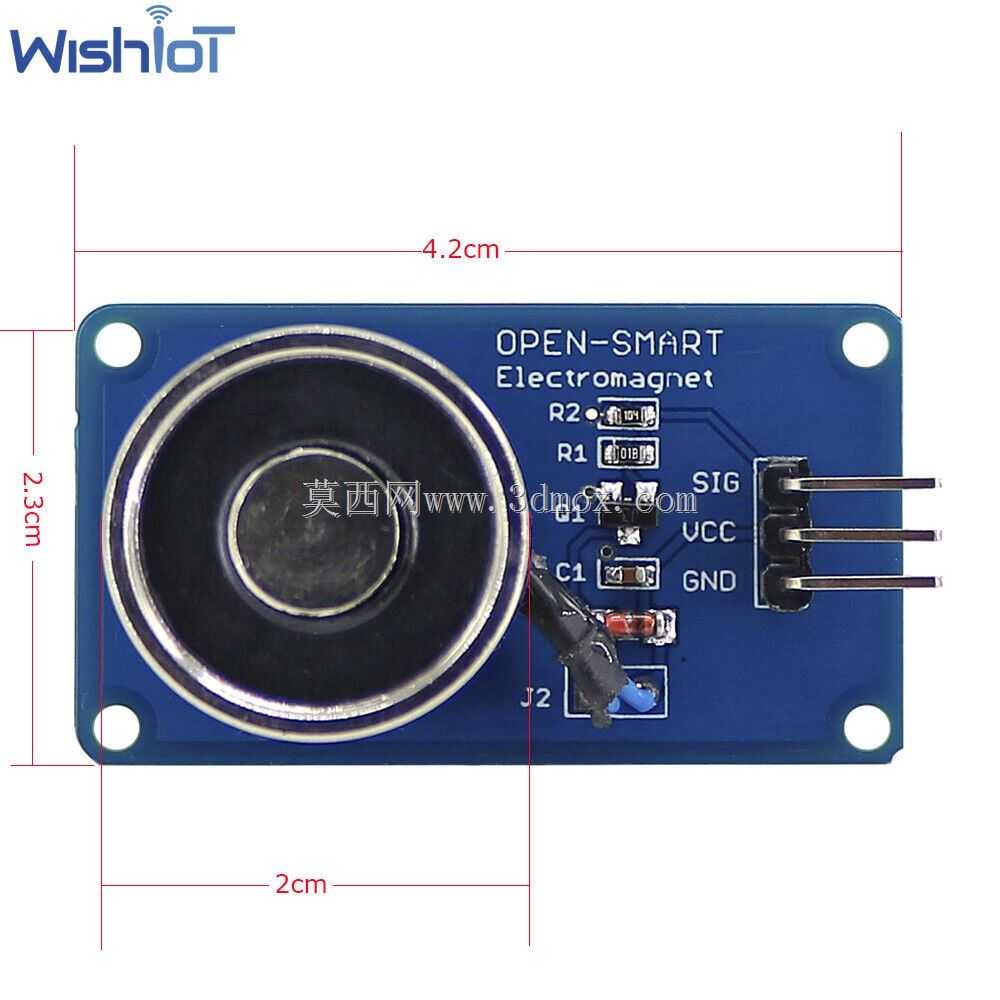

　　外形尺寸与安装边界方面，这款模块的整体基板长度为4.2cm，宽度为2cm，属于非常小巧的板级组件，安装时只需要预留出略大于基板尺寸的平面空间即可，吸附工作面突出于PCB基板表面，安装时不需要在安装板上开设沉孔避让，直接贴合固定在安装平面上就能保证吸附工作面与被吸附物件充分接触。接线端的引脚伸出长度控制在常规杜邦线插拔的合理范围内，接线后导线不会过度突出于模块侧面，在紧凑的设备内部走线时不会和周边其他元件产生干涉。需要注意的是，这类直流电磁铁属于短时工作制组件，设计选型时需要核算实际通电时长，避免长时间满负荷通电导致线圈过热影响使用寿命，模块本身的板载元件没有做防水防尘处理，更适合在干燥、无大量粉尘的室内工位环境使用，如果要在多粉尘、有凝露的场景使用，需要额外增加防护外壳。

　　在三维建模过程中，这款模型完整还原了PCB基板的轮廓、安装孔位、板载阻容元件的位置与尺寸、电磁铁本体的外形结构与接线引脚的排布，建模时对电磁铁的环形吸附面、中心磁极的结构都做了等比例还原，没有做过度的结构简化，导入到装配体中可以直接用于安装干涉检查、走线空间模拟，也可以用于教学演示场景的结构爆炸图制作，帮助使用者快速理解模块的组成结构与安装方式。对于做小型自动化设备设计、机电教学实验装置开发的从业者来说，这类标准化的小型执行元件模型可以直接调用，不需要重新测绘建模，能有效提升整体装配设计的效率，避免因为元件尺寸测绘偏差导致的安装干涉问题。
