机床流体管路用分配式出水龙头结构

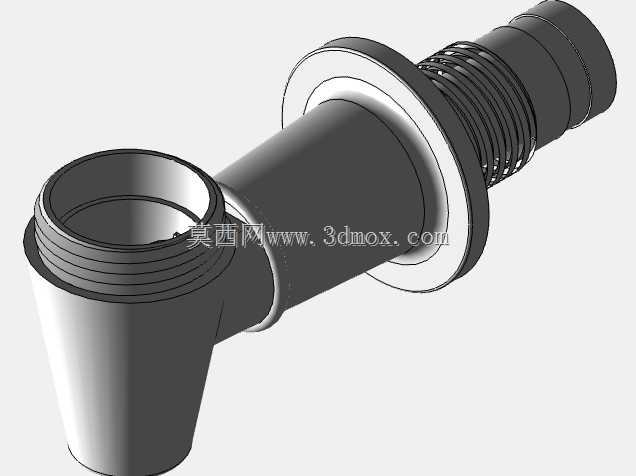

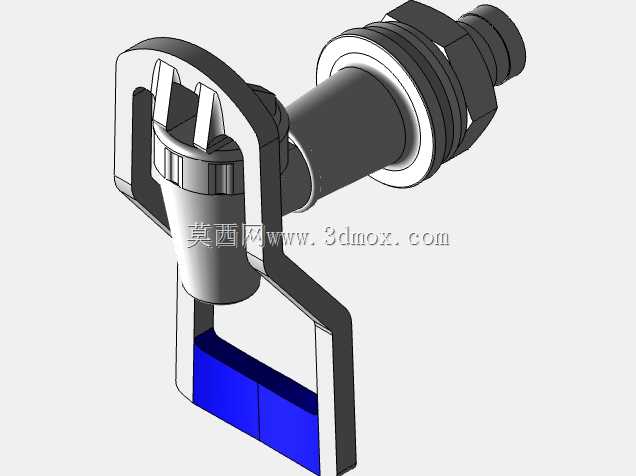

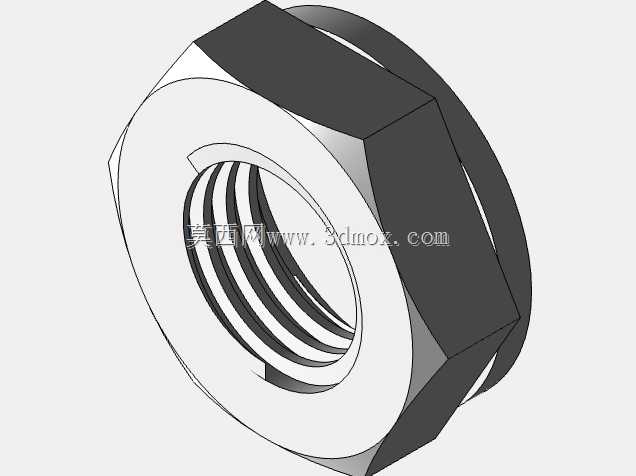

　　在机床加工尤其是CA6140这类普通卧式车床的冷却系统改造、切削液管路布设场景中，这类分配式出水龙头是流体支路分流控制的核心小部件，很多一线做设备维保、管路改造的结构工程师都接触过类似结构，它不像民用厨卫龙头侧重外观与冷热水混水，所有设计点都围绕工业场景的耐用性、安装适配性、流量可控性展开。先从实际安装边界说起，这类龙头的主体采用阶梯轴式外螺纹对接结构，尾部外螺纹段适配常规机床冷却系统的4分或6分流体管路，中间的六角锁紧段是专门给安装扳手预留的施力位，不需要额外做工装卡持，普通活动扳手就能完成锁紧固定，安装时预留的轴向操作空间只需要比六角对边尺寸大20mm即可，不会在密集的机床管路排布中出现干涉问题。

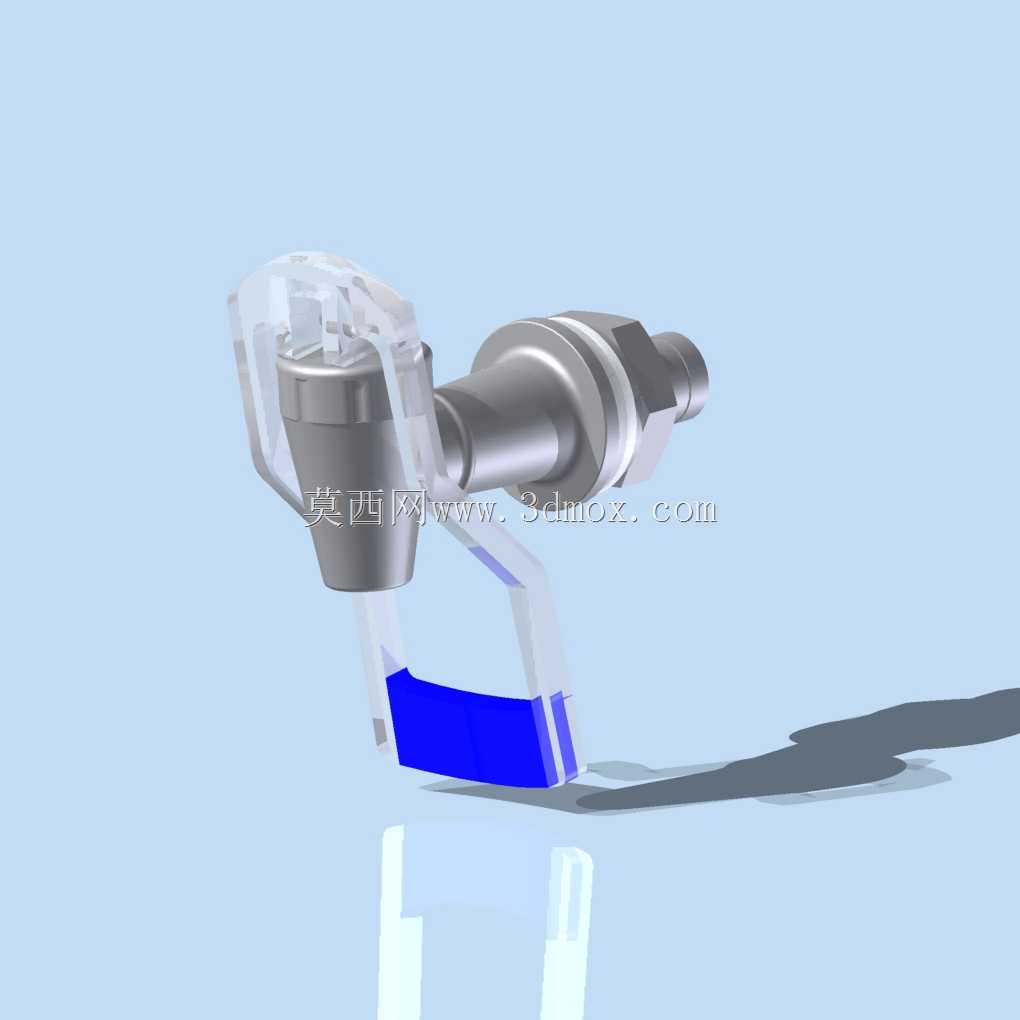

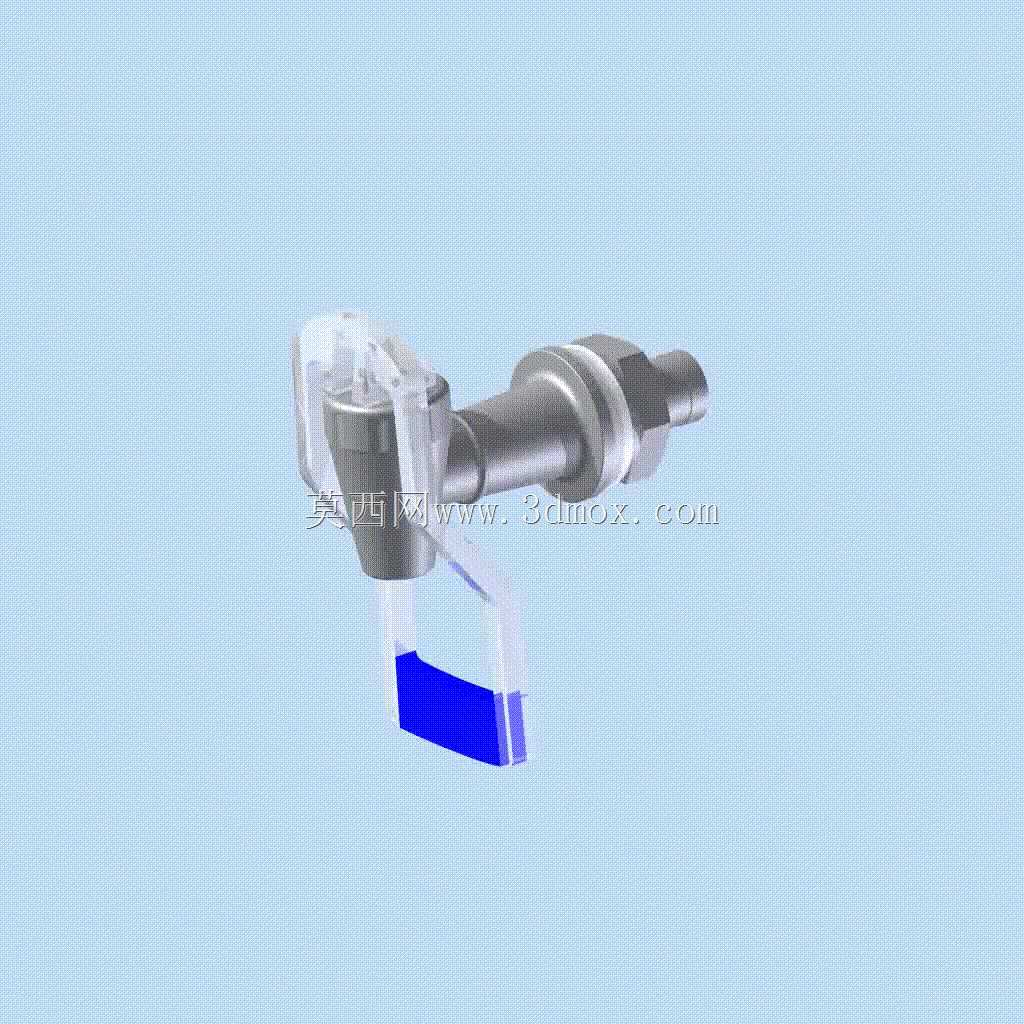

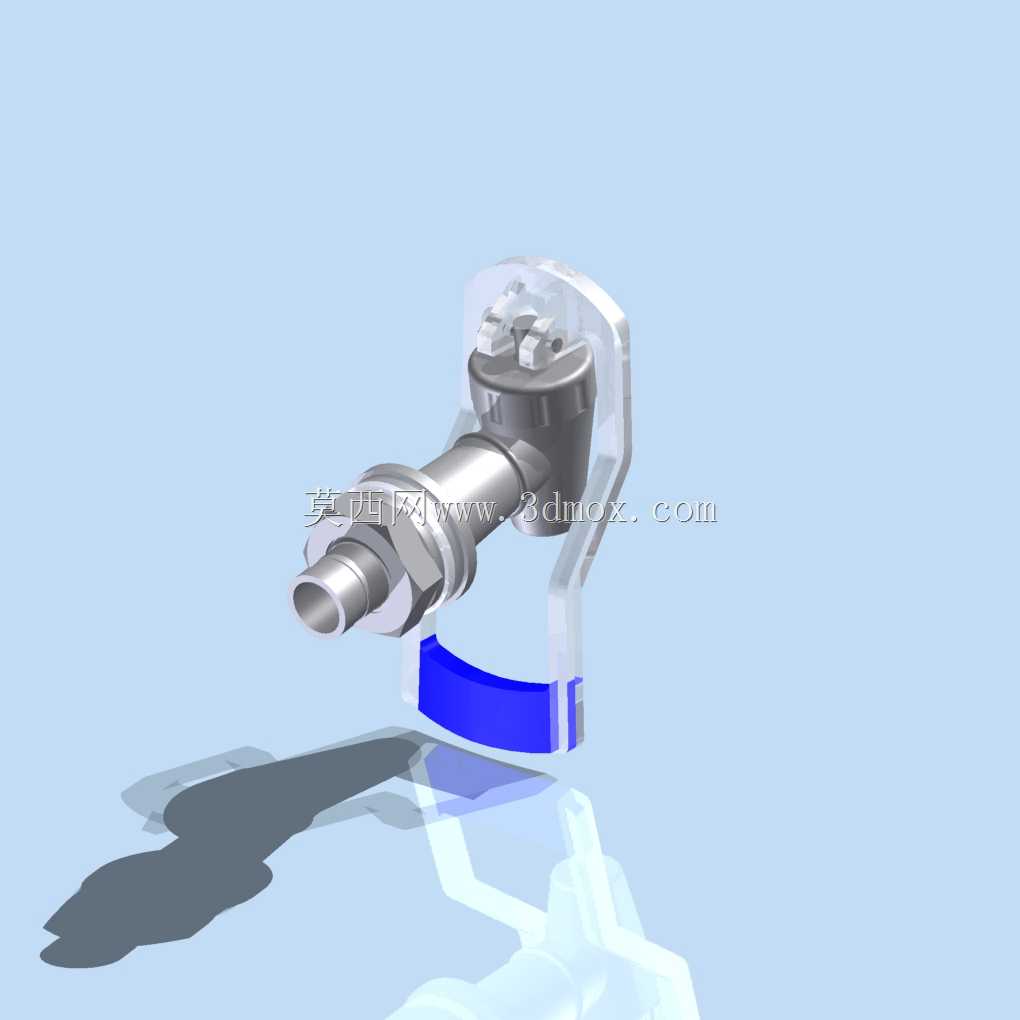

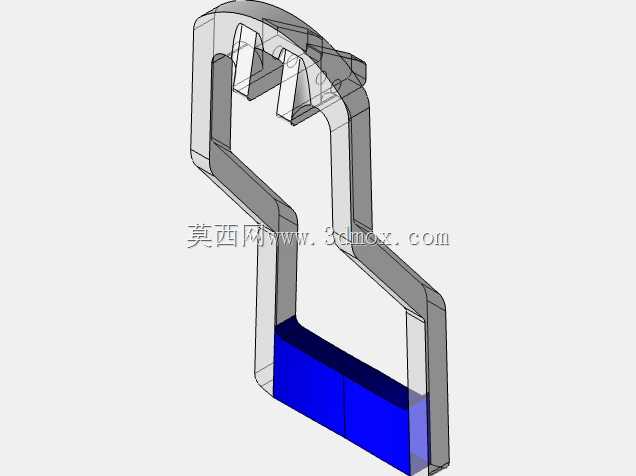

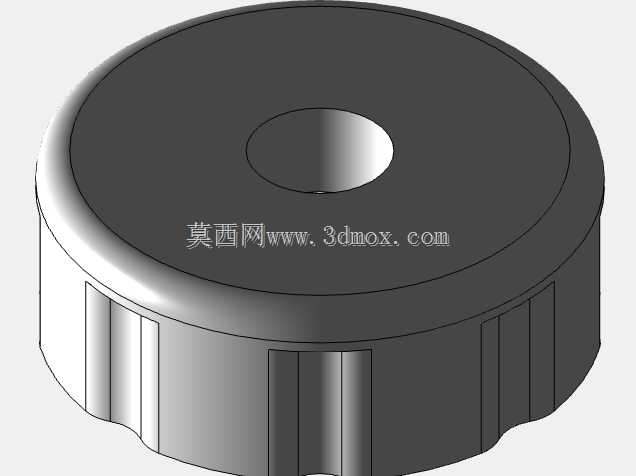

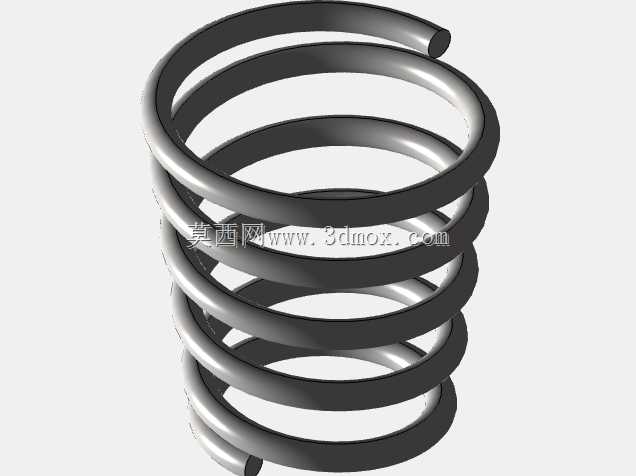

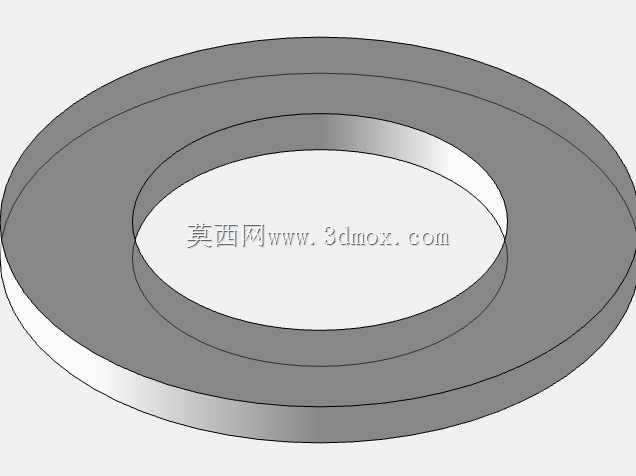

　　主体的阀芯密封结构采用硬质陶瓷密封副，相比传统橡胶密封，在长期接触切削液、乳化液甚至带细小金属切屑的流体介质时，不会因为橡胶老化、切屑卡滞出现渗漏问题，扳动手柄的操作力矩控制在1.2N·m到1.8N·m之间，操作人员带劳保手套也能轻松完成开合操作，不会因为力矩过小出现误碰开启、力矩过大操作费力的问题。手柄的设计没有采用民用龙头常见的单柄上掀结构，而是做了带防护套的下压式扳动结构，手柄外侧的蓝色防护套是防滑绝缘材质，即便机床周边有少量切削液飞溅导致手柄表面湿滑，也能保证操作时不打滑，同时手柄的转动行程做了90度限位，从全闭到全开只需要扳动90度，操作路径短，在机床加工过程中需要临时调整切削液流量或者开关水路时，

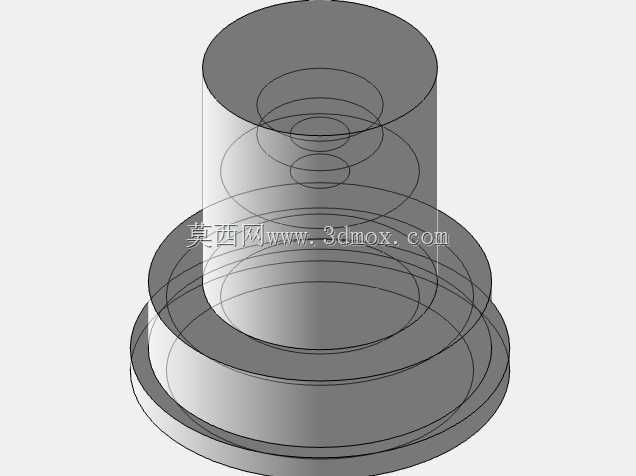

　　不需要大幅度移动手臂就能完成操作。再说到流体分配的功能特性，这个龙头的出水端不是单一的直通出水孔，而是做了内置的分流腔结构，可以根据实际使用需求外接不同直径的出水软管，同时给多个切削点位供给切削液，不需要在主水管路上额外加装三通接头，减少了管路的连接节点，也就降低了管路渗漏的概率。设计思路上，整个零件的建模过程优先保证加工工艺性，主体的金属部分全部采用回转体加少量铣削加工面，没有复杂的异形曲面，普通数控车床就能完成主体的粗精加工，六角锁紧段直接采用铣六方的工艺加工，不需要做复杂的成型刀路，加工成本低，后期维护更换时配件通用性强，不需要找原厂定制特殊规格的替换件。从实际使用的场景延伸来看，这类结构除了用在机床冷却系统上，

　　也可以适配小型工业设备的循环水支路、气动系统的小型气路通断控制，只要介质压力在0.6MPa以下，都能稳定工作，密封寿命能达到上万次开合操作不需要更换密封件。外形尺寸上，整个龙头从尾部螺纹端面到手柄最外端的总长度控制在120mm以内，最大外径不超过30mm，在狭小的设备内部空间布设时，不会和周边的线缆、其他管路、机床护板产生空间干涉，安装时的螺纹旋合长度设计为12mm，既能保证足够的连接强度，不会因为管路内的流体压力导致接头脱出，也不会因为旋合长度过长导致安装时浪费过多密封生料带。很多刚入行的结构设计人员在做这类小流体配件时，容易照搬民用产品的结构，忽略工业场景的油污、切屑、频繁操作、安装空间受限等实际问题，这个结构的设计就完全规避了这些问题，所有的倒角、让位槽、操作位的尺寸都是从实际装配、使用的场景倒推出来的，比如主体和手柄连接的位置做了1.5mm的让位间隙，即便长期使用有少量切屑、油污堆积在转动副位置，也不会出现手柄卡滞扳不动的情况，出水端的外沿做了15度的倒角，外接软管时不需要额外做导向，直接就能把软管套入接头，再用喉箍锁紧即可完成装配，不需要复杂的安装工具。
