实验室用测试试剂承载托盘结构设计

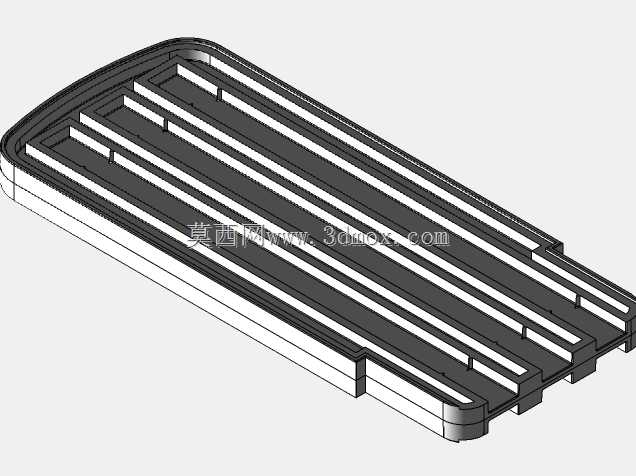

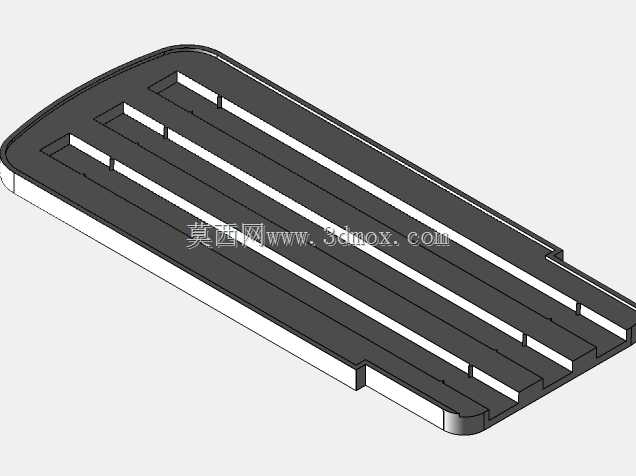

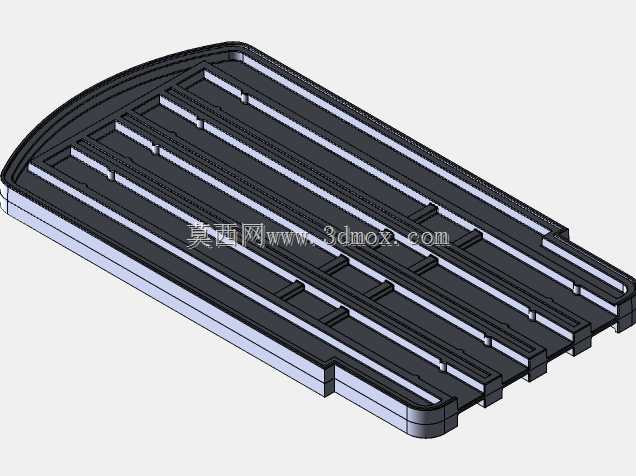

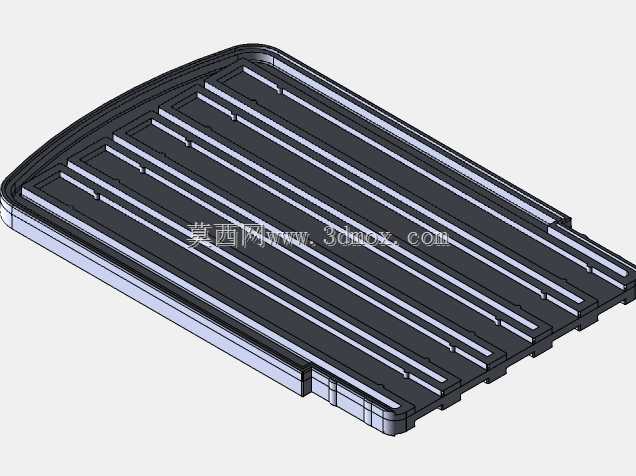

　　这款承载托盘的设计初衷，是匹配实验室批量检测场景下的试剂转运、临时存放需求，在日常的生化检测、样本前处理工位上，这类托盘是衔接试剂存储区与检测操作区的常用承载件，需要兼顾堆叠稳定性、试剂管定位精度以及操作便捷性。从结构上看，整体采用带围边的浅槽式设计，边缘做了圆弧过渡处理，避免操作人员取放时被锐边划伤，同时围边高度经过反复校核，既能够防止放置在槽内的试剂管、检测卡板在转运过程中滑落，又不会因为围边过高遮挡试剂标识，影响操作人员快速核对试剂信息。盘面分布的平行凸起筋条是核心功能结构，筋条之间的凹槽形成了独立的定位通道，不同规格的试剂架、检测板可以顺着凹槽推入，实现快速定位，不需要额外调整位置就能保证摆放整齐，

　　同时筋条将盘面与放置的物件之间撑起了微小间隙，避免试剂管底部的冷凝水、少量漏液直接积存在物件底部，也方便日常使用后对托盘进行擦拭清洁，不会有清洁死角。托盘的一侧做了内凹的取手位，操作人员单手就能完成托盘的提取、转移动作，取手位的深度符合成年人手指的弯曲弧度，长时间持握也不会产生明显的压痕，适配实验室频繁转运试剂的操作节奏。底部的边缘做了阶梯式的堆叠定位结构，多个托盘叠放时，上层托盘的底部凸起会刚好卡入下层托盘的围边内侧，叠放高度可以精准控制，不会出现滑动偏移的情况，在存储状态下能够有效节省垂直空间，也避免叠放过高倾倒的风险。设计过程中优先考虑了注塑成型的工艺可行性，所有的筋条厚度都与主体壁厚保持一致，避免出现壁厚不均导致的缩痕、

　　翘曲问题，脱模斜度控制在合理范围内，不需要复杂的抽芯结构就能完成注塑生产，能够有效降低量产时的模具成本与成型不良率。安装与使用边界上，这款托盘可以直接放置在常规的实验室工作台、检测设备旁的置物架上，不需要额外的固定结构，整体外形尺寸适配常见的医用冷藏箱层架间距，临时存放需要低温保存的试剂时，可以直接整盘放入冷藏箱，不需要将试剂逐一转移，大幅减少操作步骤。筋条的高度经过多次验证，既能够保证定位的可靠性，又不会因为凸起过高导致小规格的试剂管放置不稳，盘面的平面度控制在合理公差范围内，放置带有平底的检测板时不会出现晃动，保证检测过程中试剂不会因为托盘倾斜洒出。在实际使用场景中，这类托盘不仅可以用于检测试剂的承载，也可以临时放置采样管、

　　离心管等实验耗材，凹槽结构能够对圆柱状的管件起到一定的限位作用，即使托盘受到轻微的碰撞，管件也不会大范围滚动移位。托盘的边角做了大圆弧处理，在狭窄的实验台通道内转运时，即使碰到实验设备或者操作人员，也不会造成磕碰损伤，适配实验室人员密集、操作空间紧凑的使用环境。整体结构没有多余的装饰性设计，所有的几何特征都服务于实际使用功能，从操作便利性、清洁维护性、量产工艺性多个维度做了平衡，能够满足实验室日常检测流程中高频次、长时间的使用需求。
