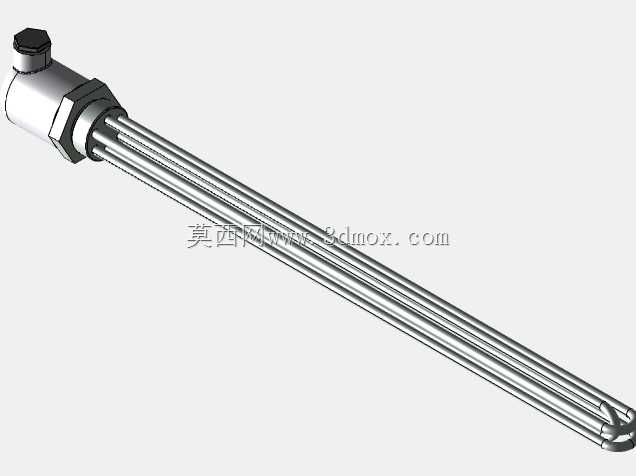

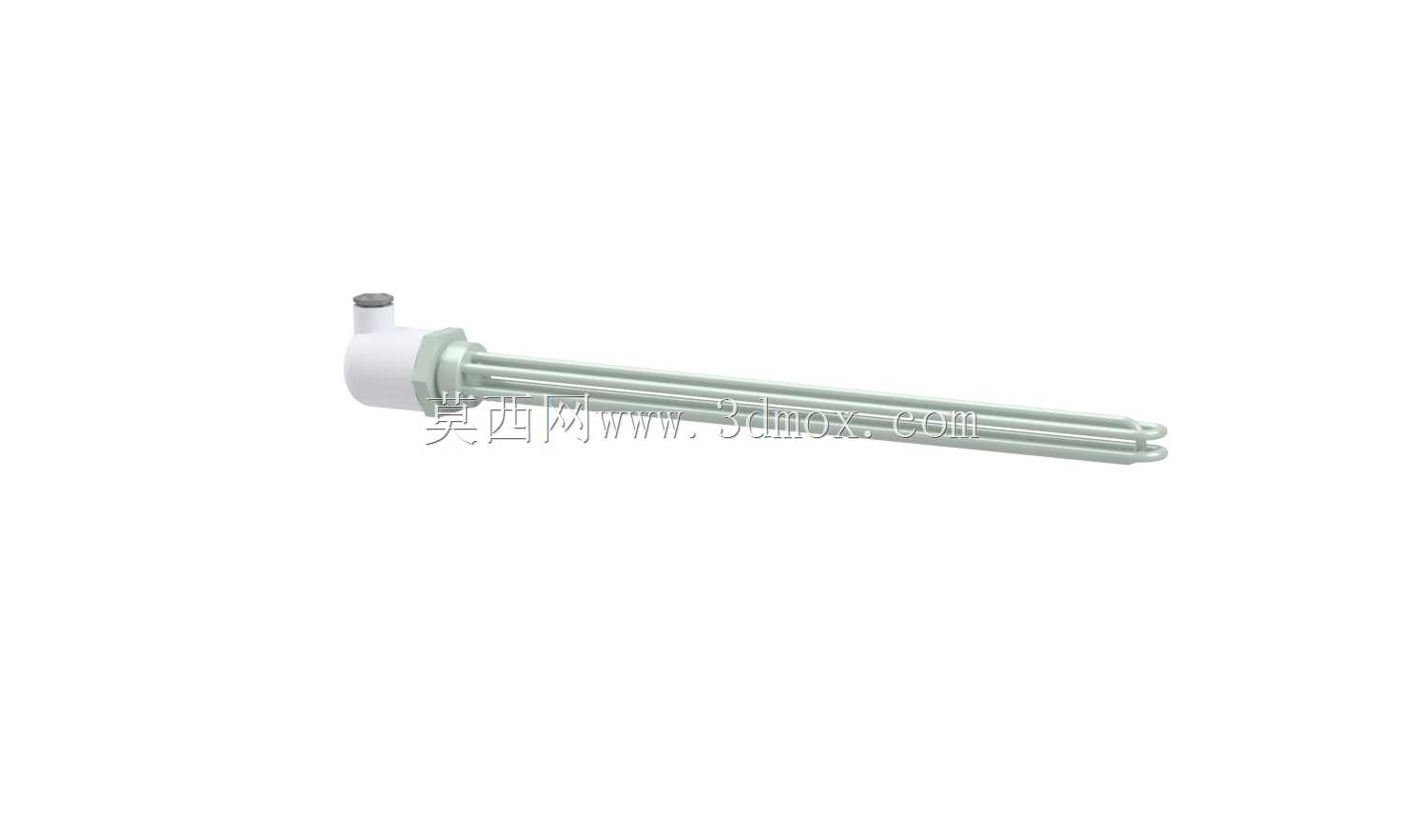

带M48安装头浸入式电加热元件结构

　　这类带M48螺纹安装头的浸入式电加热元件，是工业流体加热场景里应用极广的通用部件，常被集成在机床润滑系统油箱、小型液压站、清洗设备水槽、小型反应容器以及商用储水设备中，直接浸没在待加热介质内部完成热量传递，相比外置加热结构热效率更高，温度响应速度更快。从结构设计逻辑来看，该加热元件采用多根U型金属加热管平行排布的形式，加热段全部采用耐介质腐蚀的金属护套材质，根据加热介质的不同可适配不锈钢、铜质或镀覆处理的护套，避免长期接触水、导热油、皂化液等介质出现腐蚀穿孔问题。非加热段的接线端采用密封绝缘壳体封装，内部填充耐高温绝缘氧化镁粉实现加热丝与金属护套的电气隔离，接线端预留的接线柱可直接连接供电回路，部分同结构产品可在接线端内置温控探头，

　　直接监测加热段附近的介质温度，实现闭环温度控制，无需额外在容器壁开孔安装温度传感器，减少设备的密封点位。安装结构上采用标准M48外螺纹作为安装接口，对应的安装边界需要在设备容器壁预留匹配的M48内螺纹安装孔，安装时可在螺纹处缠绕密封生料带或加装适配的密封垫片，保证加热元件安装后容器的密封性能，避免介质从安装缝隙渗漏。加热元件的插入深度需要根据容器的实际液位高度设计，保证所有加热段在工作状态下完全浸没在介质液面以下，避免出现干烧问题，干烧会导致加热管表面温度快速超过护套材质耐受极限，轻则缩短加热元件使用寿命，重则造成加热管烧穿、漏电等安全隐患。从外形尺寸的适配性来看，多根平行排布的加热管在径向方向的最大轮廓需要小于安装螺纹的小径，

　　保证加热元件可以直接从螺纹孔穿入容器内部，无需额外开设更大的安装孔，降低设备加工成本。接线端的径向尺寸略大于螺纹外径，安装后接线端完全处于容器外部，可避免接线部位接触介质出现短路问题，接线端的外壳防护等级通常可达到IP54以上，可适应车间内多粉尘、少量溅水的工作环境。在设备选型匹配阶段，需要根据待加热介质的比热容、目标升温速度、容器的散热系数计算所需的总加热功率，再匹配对应功率规格的加热元件，同时需要核对安装螺纹规格、加热段长度是否适配现有容器的安装空间，避免出现安装后加热段触碰容器底部或侧壁、接线端与周边设备部件干涉的问题。建模过程中需要重点还原螺纹的标准牙型、加热管的弯折半径、接线端与加热段的同轴度关系，

　　保证模型导入设备整体装配后可直接完成干涉检查，无需二次调整结构尺寸。这类加热元件的固定方式仅依靠螺纹连接，无需额外的压盖、紧固件辅助固定，安装拆卸流程简便，后期维护更换时无需排空容器内全部介质，仅需将液位降低至安装孔以下即可完成更换作业，大幅降低设备的维护停机时间。在液压系统应用中，这类加热元件主要用于低温环境下将液压油加热至合适的工作粘度，避免液压油粘度过高造成油泵吸空、阀组动作卡顿等问题；在切削液冷却系统中，可将皂化液维持在合适温度，避免冬季低温下切削液流动性变差影响加工冷却效果；在小型清洗设备中，可直接将清洗液加热至设定温度，提升油污的清洗效率。结构设计时加热管的排布间距经过合理计算，既保证足够的换热面积，又避免管间距过小导致介质对流不畅，造成局部热量累积加速介质结垢，结垢层会大幅降低加热管的换热效率，严重时会导致加热管内部热量无法散出造成烧损，因此合理的管间距设计是延长加热元件使用寿命的关键细节。
