CA6140机床用安装定位金属板件

　　在普通卧式车床的装配与运维环节中，这类板件属于床身关联部位的定位安装构件，主要承担相关功能组件的承载、定位与安装基准作用，是CA6140车床进给箱、溜板箱周边关联部件安装时的配套结构件。从实际加工场景来看，CA6140作为通用型卧式车床，承担着大量轴类、盘类零件的车削加工任务，床身各部位的安装板件需要长期承受切削过程中的振动载荷，同时要保证所搭载部件的位置精度不发生偏移，因此这类板件的结构设计直接影响车床运行时的稳定性。

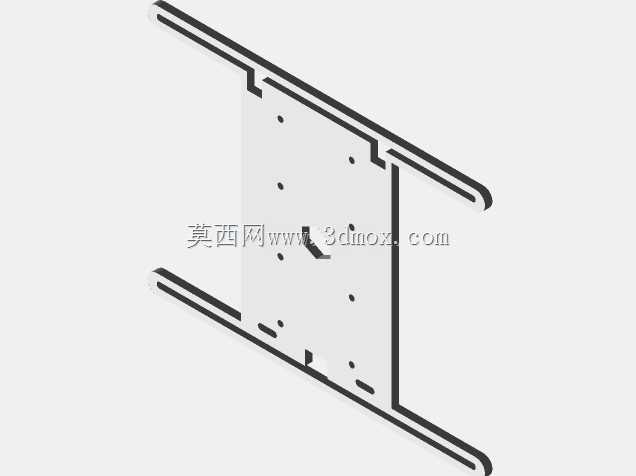

　　从结构设计思路来看，该板件采用平板式主体搭配两侧折边的结构形式，主体平面上分布的多组通孔，分别对应不同规格紧固件的安装位置，部分孔位为定位销孔，用于装配时的精准对位，避免安装错位导致的部件同轴度、平行度误差。两侧的折边结构一方面提升了板件自身的结构刚度，减少薄板在长期受力下的形变，另一方面折边上的开槽结构可实现安装位置的微调，适配装配过程中的公差累积补偿，不需要额外加工调整垫片就能满足装配精度要求。板件上的沉孔结构设计，能够让紧固件安装后端面不突出于板件平面，避免与周边运动部件发生干涉，这也是机床内部结构件设计时的常规细节考量，毕竟车床内部溜板、光杆、丝杆等部件都有固定的运动行程，任何突出的结构都可能引发运行故障。

　　从安装边界来看，该板件的外形尺寸适配CA6140车床床身对应位置的安装空间，两侧折边的间距与床身导轨旁的安装基面尺寸匹配，安装时板件背面贴合床身的加工基准面，通过紧固件与定位销完成固定，固定后板件平面与床身导轨的平行度需要控制在机械装配要求的公差范围内，否则会导致后续搭载的部件位置偏移，影响加工精度。板件上不同孔径的孔位分别对应不同的连接需求，大直径孔用于主固定螺栓的穿装，小直径孔用于定位销和小型紧固件的安装，长条形开槽则用于调整部件的安装位置，补偿零件加工时的尺寸误差，让装配过程更具可调性，降低零件加工精度的要求，控制整体制造成本。

　　在实际使用场景中，这类板件不仅要承受静态的部件重量，还要承受车床运转时的切削振动，因此板件的厚度选择、折边高度都经过刚度校核，避免在长期振动下出现疲劳变形，导致所固定的部件位置偏移，影响车床的加工精度。不同于外露的机床防护板件，这类内部安装板件不需要做外观防护处理，只需要保证加工面的平面度、孔位的位置精度即可，加工时通常采用板材下料、冲孔、折弯的工艺成型，加工效率高，成本可控，适合批量生产配套。在机床维修场景中，这类板件如果出现形变或者孔位磨损，会直接导致相关部件运行异响、加工精度下降，更换时需要核对板件的孔位分布、折边尺寸，保证替换件与原安装位完全匹配，避免安装后出现适配问题。从三维建模的角度来看，这类板件的建模重点在于准确还原各孔位的相对位置、折边的折弯角度与高度、开槽的尺寸与位置，建模时需要优先保证安装基准面的平面精度，孔位的位置公差需要符合机械设计的公差要求，才能让模型直接用于生产加工或者装配模拟。
