CA6140车床用单端固定安装支撑板

　　在普通车床的结构改造与局部功能拓展作业中，这类单端固定的安装板是出镜率极高的结构连接件，多数场景下用于在车床床身侧壁、进给箱外侧或者溜板箱的空余安装位拓展加装小型检测元件、辅助走线支架、冷却管路导向座或者小型防护挡板，不需要对原有床身结构做破坏性加工，仅靠立板上的三个安装孔就能完成可靠固定，是车间里车床小改小革时最常用的一类自制结构件。

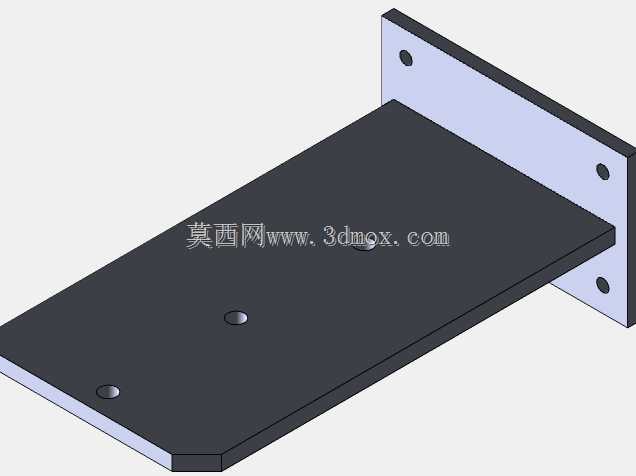

　　从结构设计逻辑来看，整个零件采用L型折弯结构，垂直方向的立板作为安装基准面，板上预留三个沉头安装孔，孔位排布遵循三角形稳定原则，上下两个孔沿立板竖直方向排布，第三个孔布置在立板水平方向的另一侧，安装时可以直接贴合车床原有铸件的平整安装面，采用内六角螺栓紧固后，不会出现长期受载偏转的问题。水平方向的承托板向外延伸，板面上预留三个等距排布的螺纹安装孔，用于固定需要加装的功能部件，承托板的板面做了平整处理，平面度控制在0.1mm以内，保证被固定的部件不会出现安装倾斜。

　　实际选型使用时，首先要确认安装边界：垂直立板的高度需要匹配原有安装位的可用空间，避免和车床周边的手柄、旋转手轮或者移动的溜板部件产生运动干涉；水平承托板的伸出长度要根据被加装部件的尺寸调整，过长的伸出量会导致承托板端部受载时产生过大挠度，影响被固定部件的定位精度，若需要承载重量超过2kg的部件，还可以在承托板和立板之间增加三角加强筋提升整体刚性。

　　这类安装板的加工通常采用Q235钢板折弯成型，板厚根据承载需求选择3mm到5mm的规格，折弯处的内圆角要匹配钢板厚度，避免折弯时出现应力集中导致开裂。安装孔的加工要提前和车床原有安装位的孔位做配做，保证安装时不需要额外扩孔或者修锉，沉头孔的深度要控制在螺栓头完全沉入板面以下，不会突出平面影响安装贴合度。承托板上的螺纹孔根据被固定部件的安装螺丝规格加工，通常采用M4或者M5的螺纹，攻丝深度要达到螺丝直径的1.5倍以上，保证螺纹连接的可靠性。

　　在车床的日常运维场景中，这类安装板还可以用来临时固定磁性表座的安装基座、加装行程限位开关、布置冷却喷嘴的固定支架，甚至可以作为小型接线盒的安装载体，因为结构简单、加工方便、安装不破坏原有设备结构，在设备的局部改造中实用性极强。设计建模时，要重点关注折弯后的尺寸公差，立板和承托板之间的垂直度公差要控制在0.05mm/100mm以内，避免承托板出现上翘或者下倾的情况，影响被安装部件的位置精度。所有孔位的位置度公差要控制在0.2mm以内，保证安装时螺栓可以顺利穿入，不需要强行敲入导致安装应力。

　　从受力角度分析，这类单端固定的悬臂板结构，最大应力集中在折弯处和立板的安装孔位置，所以在设计时如果承载较大，除了增加板厚之外，还可以将立板的安装孔位置做局部加厚处理，或者在折弯处压出加强筋提升抗弯截面系数，避免长期受载后出现永久变形。安装时要注意三个固定螺栓的紧固扭矩保持一致，不要出现单个螺栓过紧导致立板变形的情况，紧固后可以用百分表打一下承托板的端部跳动，确认安装后板面没有出现倾斜变形。
