Jamar微存根机械传动组件结构设计

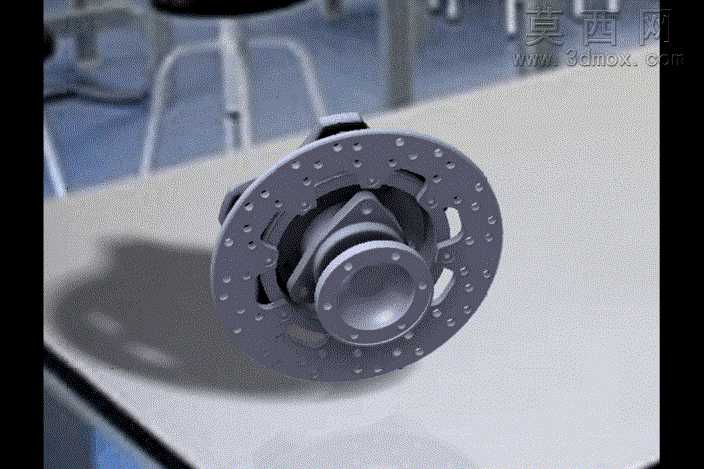

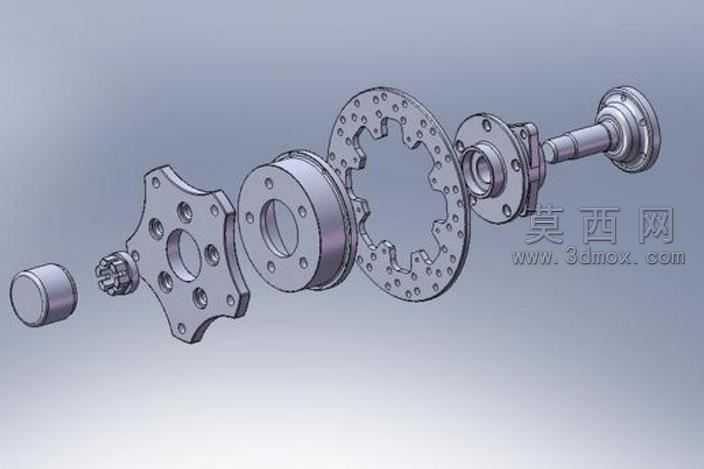

本作品为Jamar微存根机械传动组件的三维建模设计，采用SolidWorks软件完成全参数化建模，所有零件均按照实际生产尺寸1:1还原，建模过程中严格遵循机械设计公差规范，保证各零件间的装配间隙符合实际使用要求。整体模型采用爆炸视图呈现，清晰展示了从左端定位销、星形连接法兰、密封衬套、制动盘、连接法兰到右端传动轴的完整装配顺序，每个零件的结构特征都经过严谨推敲：星形连接法兰上的安装孔位采用圆周均布设计，孔位边缘做了倒角处理避免应力集中；制动盘表面的散热孔采用阵列排布，既保证了制动时的散热效率，又兼顾了零件的结构强度；传动轴的轴肩位置做了圆角过渡，匹配轴承安装位的尺寸精度，保证传动过程中的同轴度。渲染阶段采用金属哑光材质模拟实际钢制零件的表面质感，对密封衬套赋予橡胶材质属性，通过环境光遮蔽效果凸显零件间的装配层次，不同零件采用差异化的灰度色调区分，让爆炸视图的结构层级更加清晰。设计过程中以实际工况需求为核心，重点验证了各连接部位的配合精度，确保法兰连接面的平面度满足密封要求，传动轴与法兰的花键配合尺寸精准，制动盘与连接法兰的定位止口同轴度误差控制在合理范围内，整套模型不包含卡尺等辅助测量工具，完全还原实际装机零件的真实结构，可直接用于装配工艺演示、结构教学参考以及后续的工程图导出，为同类机械传动连接组件的设计提供了可参考的标准化建模范例，建模过程中对每个零件的特征树都做了规范命名，方便后续的参数修改与结构迭代，所有圆角、倒角、退刀槽等工艺特征都完整保留，完全符合机械加工的实际工艺要求，避免了建模中常见的工艺缺失问题。
