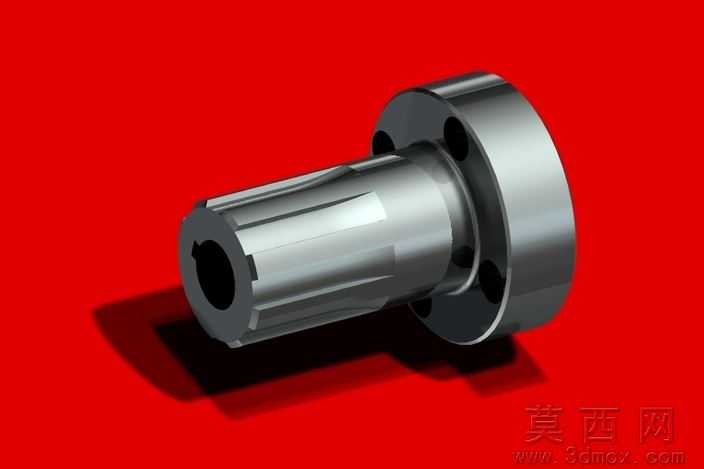

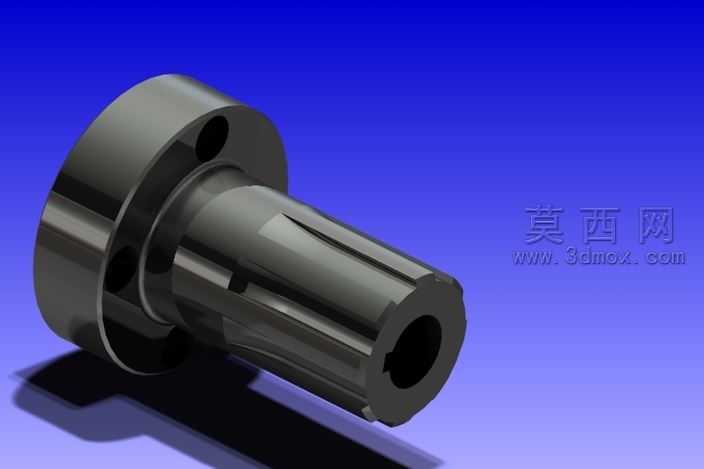

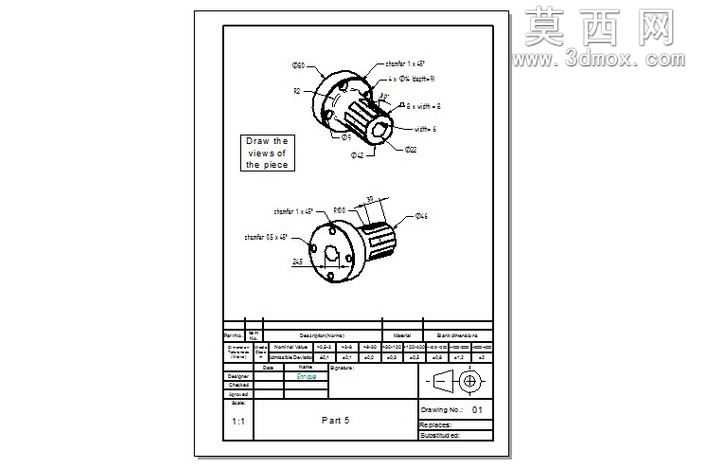

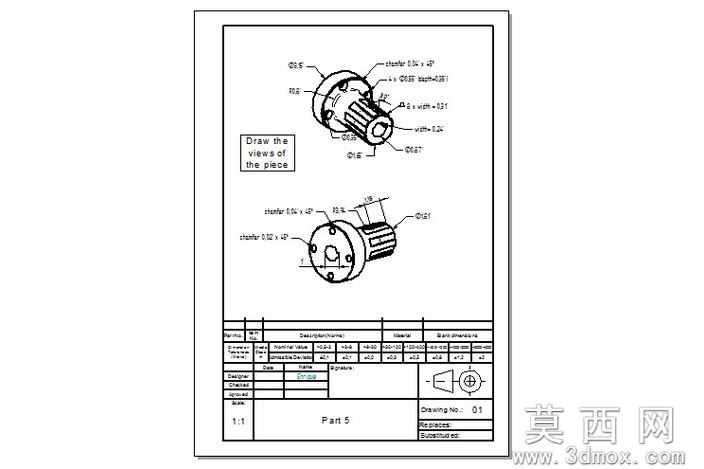

本作品为机械制图练习用轴套类零件多视图建模与出图成果,建模阶段首先梳理零件的整体结构特征:该零件主体为阶梯轴套结构,一端为带安装孔的圆形法兰盘结构,法兰端面上均匀分布多个定位安装小孔,用于零件的装配固定;另一端为外表面带防滑滚花结构的轴段,轴段内部为阶梯通孔结构,用于与配合轴件实现套接装配,零件外圆与法兰衔接位置设计有过渡圆角,避免应力集中。建模过程中首先绘制法兰端面的二维草图,精准定位各安装孔的中心位置与孔径尺寸,通过拉伸特征生成法兰基体,随后依次拉伸生成各段阶梯轴结构,对滚花段通过阵列特征生成周向分布的防滑齿结构,对各锐边位置添加倒角与圆角特征,还原零件的工艺结构细节。完成三维建模后进入工程图绘制环节,按照第三角投影的视图配置要求,布置两个不同视角的轴测视图,清晰展示零件的外部结构形态,在视图上标注关键尺寸:包括法兰盘外径、各轴段直径与长度、安装孔的定位尺寸与孔径、滚花段的长度与纹理参数、各倒角与圆角的尺寸值,同时标注表面粗糙度、形位公差等技术要求,明确零件的加工精度要求。图纸右下角配置标准标题栏,填写零件名称、图号、比例、材料等信息,整体图纸严格遵循机械制图的国家标准规范,视图布局清晰合理,尺寸标注完整清晰,既能够作为机械制图课程的视图表达练习素材,帮助学习者掌握轴套类零件的视图选择、尺寸标注方法,也能够作为该类零件加工生产的参考图纸,辅助加工人员理解零件的结构形态与尺寸要求,建模过程中对零件工艺结构的还原,也能够帮助学习者理解机械零件从设计到加工的结构合理性要求,比如过渡圆角的应力分散作用、滚花结构的防滑功能、法兰安装孔的定位逻辑等,将机械设计的理论知识与实际建模出图操作相结合,提升机械制图与三维建模的实操能力。
