双曲圆锥螺旋弹性构件结构设计

项目分类:通用五金配件 发布时间:2024-01-26 ID:725726
  • 双曲圆锥螺旋弹性构件结构设计
  • 双曲圆锥螺旋弹性构件结构设计

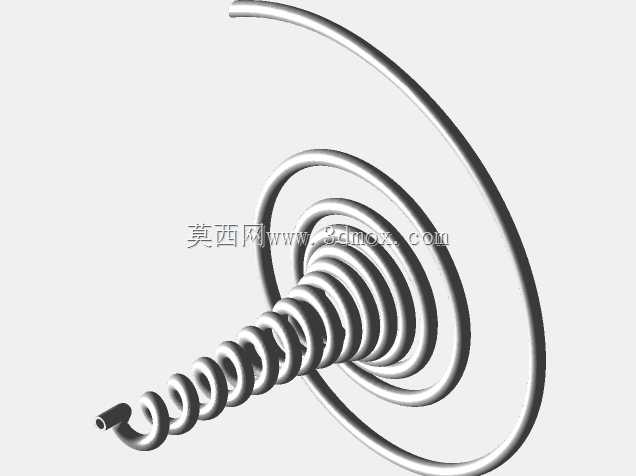

  在各类需要变刚度弹性支撑、缓冲吸能的机械结构场景中,常规等径圆柱螺旋弹簧往往难以适配安装空间收窄、受力随压缩量线性变化的特殊需求,双曲圆锥形态的螺旋构件正是针对这类工况开发的结构形式。这类构件的螺旋母线沿双曲面轨迹延伸,从一端的小直径圈组逐步过渡到另一端的大直径开口圈,整体呈现出类似锥形喇叭的空间螺旋形态,和普通圆锥弹簧的直母线锥面不同,双曲母线带来的非线性刚度特性,让它在受载压缩过程中,刚度会随着压缩行程的增加逐步提升,初始阶段刚度较低可以吸收微小振动,随着载荷加大,大圈逐步叠合后刚度快速上升,能够承受更大的冲击载荷,不会出现普通圆柱弹簧压并后刚度骤增的硬冲击问题。从实际应用场景来看,这类螺旋构件常被用在精密仪器的隔振支座、

  小型动力设备的减震支撑、特殊阀门的复位机构,以及一些需要紧凑安装空间的离合结构中,尤其是在安装位置呈锥形空腔、需要弹性元件完全收纳进锥腔实现全行程压并的场合,双曲圆锥螺旋构件能够完美贴合腔体内壁,不会出现普通圆柱弹簧偏磨、卡滞的问题。在设计这类构件时,首先要确定两端的工作圈直径,小端直径需要匹配安装端的固定轴径,保证螺旋圈套在轴上不会出现径向窜动,大端直径则要适配安装座的内孔尺寸,确保压缩过程中外圈不会和安装孔内壁发生剐蹭;螺旋升角的选取需要结合材料的许用切应力来计算,过小的升角会导致圈与圈之间的间隙不足,压缩早期就出现圈间接触,过大的升角则会让构件在受载时出现侧向失稳,容易发生弯曲变形。双曲母线的轨迹参数是整个设计的核心,

  需要根据目标刚度曲线来调整母线的曲率,曲率越大,刚度随行程的变化率越高,适合需要缓冲限位的工况,曲率越小则刚度变化越平缓,适合需要近似线性刚度的隔振场景。从安装边界来看,这类构件的小端通常需要做并圈磨平处理,保证端面和安装轴的定位端面完全贴合,避免受载时出现偏载,大端的收尾圈需要做平滑过渡,避免端头的锐角划伤安装座或者其他配合零件;构件的自由高度需要结合工作行程来确定,通常最大工作压缩量不超过自由高度的百分之七十,防止材料出现塑性变形影响使用寿命。在三维建模过程中,需要先构建双曲圆锥的基准曲面,再沿曲面的螺旋投影路径扫描出簧丝的实体,扫描过程中要保证簧丝截面始终垂直于螺旋路径,避免出现截面扭曲导致的应力集中问题;

  圈与圈之间的节距是变化的,从小端到大端节距逐步增大,保证压缩过程中圈间接触是从大端到小端逐步发生,实现刚度的平滑过渡。和普通圆柱弹簧相比,这类双曲圆锥螺旋构件的空间利用率更高,在相同的安装高度下能够提供更大的压缩行程,同时非线性的刚度特性能够更好地匹配复杂载荷工况,在一些对安装空间、缓冲性能有双重要求的设备中,能够替代多组不同刚度的圆柱弹簧组合,简化整体结构,减少装配零件数量。在实际选型验证时,需要重点校核小端圈的应力集中情况,因为小端圈的曲率半径最小,受载时切应力最大,是整个构件的薄弱位置,设计时通常会适当增大小端附近的圈间间隙,避免压缩早期小端圈就发生接触导致应力骤增;同时还要验算构件的固有频率,避免和设备的工作频率发生共振,影响隔振缓冲效果,必要时可以通过调整簧丝直径、螺旋升角来改变固有频率,适配不同的设备工况。
