巴西标准三极电源连接插头结构设计

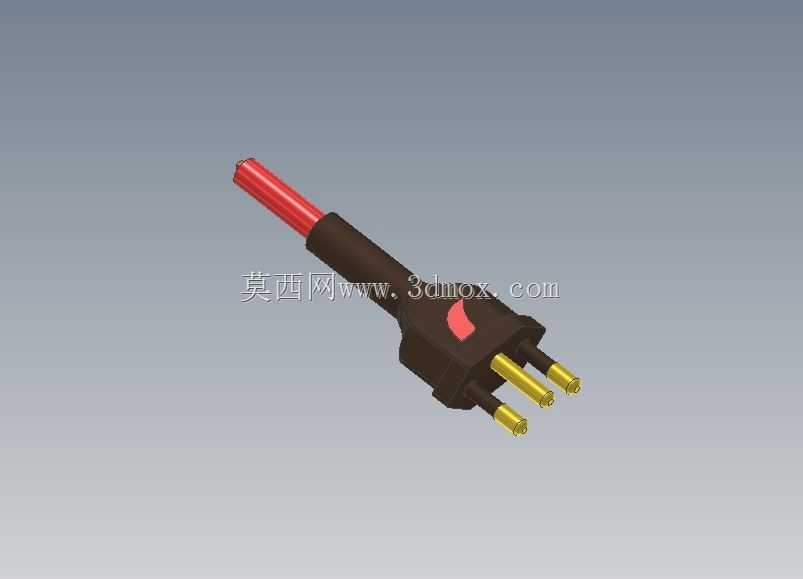

　　这款三极电源连接插头适配巴西地区民用及工业低压供电场景，在当地的商超零售终端、工业设备供电接驳、家装电气改造、户外临时用电布设等场景中都有广泛应用，作为供电链路末端的活动连接部件，它承担着将移动用电设备与固定墙面插座、工业取电端口可靠连通的核心作用，需要在频繁插拔、外力拉扯、温湿度波动的实际使用环境下保持稳定的导电性能与绝缘防护能力。从结构设计逻辑来看，整个插头采用一体化注塑包覆的主体结构，握持段做了符合人手施力习惯的收腰造型，表面设置的防滑凸点能够在插拔施力时增大手部摩擦力，避免插拔过程中打滑导致的施力不当，既可以减少插头壳体的受力开裂风险，也能避免施力偏斜导致插片弯折变形。插片部分采用等径圆柱铜质插针布局，

　　三个插针按照巴西NBR标准规定的间距与排布角度设置，插针根部做了台阶式限位结构，插入插座时能够精准抵靠插座端面的限位台，既可以控制插入深度，避免插针过度插入顶坏插座内部的导电夹片，也能防止插片长期受力出现根部松动移位。插针与内部导线的连接部位采用压接加焊锡的双重固定工艺，压接段的六角压痕能够保证铜丝与插针尾部的抱紧力，焊锡填充可以消除接触间隙降低接触电阻，避免大电流通过时连接部位发热氧化，这部分结构在建模时需要重点还原压接段的尺寸公差，保证与导线线径的匹配度，避免后续装配时出现压接不牢或者导线无法穿入的问题。出线端的尾部设计了锥形防弯折护套，护套采用软质弹性材质，与硬质的插头主体注塑结合为一体，当电源线受到侧向弯折力时，

　　锥形护套能够将弯折应力均匀分散到更长的线段上，避免线皮在插头根部反复弯折出现铜丝断裂、绝缘皮破损的问题，护套的内孔尺寸与电源线外径做过盈配合，能够在电源线受到向外的拉扯力时提供足够的抱紧力，防止拉扯力直接传导到内部的接线部位导致接线松脱。从安装边界尺寸来看，插头主体的最大外径控制在常规插座的避让空间范围内，相邻插座同时使用时不会出现互相干涉的情况，插针的伸出长度严格匹配标准插座的夹片深度，插入后不会出现插针外露的安全隐患，握持段的长度预留了成年人手指握持的足够空间，插拔时不需要将手指贴近插座面板，降低插拔过程中误触带电部件的风险。绝缘壳体的壁厚设计兼顾了结构强度与材料成本，握持区域的壁厚满足抗跌落冲击的要求，

　　从1米高度自由跌落到水泥地面时不会出现壳体开裂、内部构件移位的问题，插针周围的绝缘凸起高度符合防触电保护要求，当插头半插入插座时，外露的插针部分不会被人手轻易触碰。内部的导电构件排布做了等间距隔离设计，不同极性的导电部件之间设置了绝缘挡墙，避免装配过程中导线偏移导致的极间短路，挡墙的高度与厚度满足电气间隙与爬电距离的强制要求，在潮湿凝露的使用环境下也不会出现极间拉弧、漏电的问题。建模过程中需要重点关注插针的同轴度公差，三个插针的轴线平行度需要控制在合理范围内，否则插入插座时会出现卡滞、插拔力过大的问题，长期使用还会加剧插座夹片的磨损。壳体的分模线设置在握持段的侧面，不会影响握持手感，也能避免分模线处的飞边影响外观与装配精度，注塑浇口的位置设置在插头尾部的护套端面，后续修整浇口残留时不会破坏主体外观面。这款插头的结构设计充分考虑了实际使用中的各类工况，从用户操作的便利性、长期使用的可靠性、电气安全的合规性多个维度做了平衡，既满足当地的电气安全标准要求，也适配普通用户的日常使用习惯，相关的结构设计思路也可以为其他地区标准的电源插头开发提供参考，尤其是在防弯折、防松脱、防触电的结构细节上，很多处理方式都可以直接复用在同类接插件的设计中。
