三维阴影测算用方形支撑平台结构

　　在机械结构设计的前期验证环节，经常需要针对特定形态的遮挡结构做光影投射范围测算，同时完成对应覆盖材料的重量预估，这套结构正是为这类验证场景搭建的实体化三维参照载体。日常在做户外设备遮阳罩设计、车间工位防尘遮挡结构布局、设备上方防护网承重校核时，都可以借助这类结构的建模逻辑快速完成方案推演，不需要反复搭建全尺寸实物验证，就能提前预判遮挡覆盖范围、材料用量与支撑结构的受力边界。

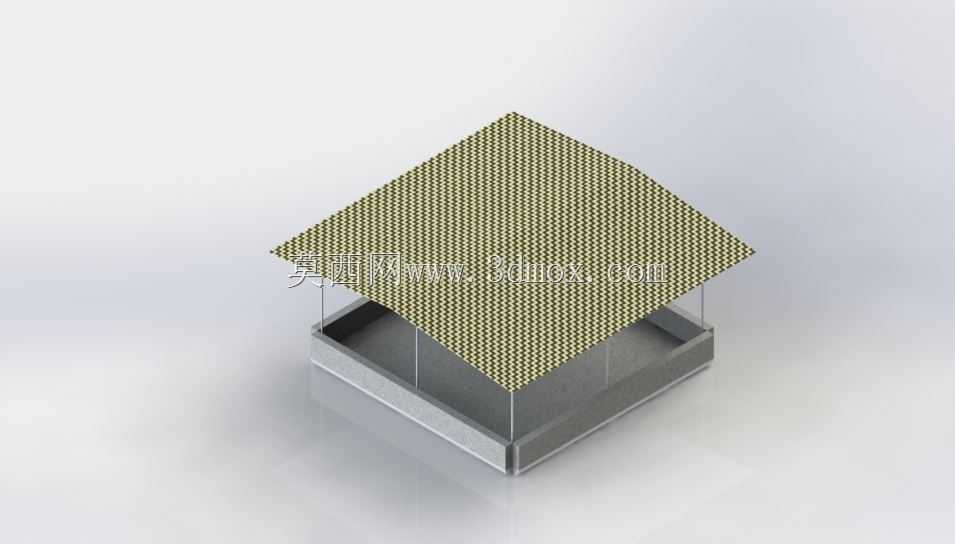

　　整个结构分为上下两个核心功能部分，下部是带围边的方形基座，基座采用等壁厚的框型设计，四个角做了小圆角过渡，避免应力集中的同时也能减少加工时的毛刺处理工作量，基座的内凹区域可以根据实际使用场景填充配重块，或者预留走线、安装固定件的空间，基座底部的平面度需要控制在每米0.1mm以内，保证放置在水平工作台面时不会出现翘曲晃动，四个侧边的围边高度统一，既可以作为上部支撑结构的定位基准，也能防止基座上放置的小零件、工具滑落。上部的方形遮挡面采用网格纹理的板材制作，这种纹理一方面是模拟实际使用中多孔遮阳板、防尘网的表面形态，让光影投射的效果更贴近真实使用场景，另一方面网格结构本身可以在保证遮挡面整体刚度的前提下，降低整体自重，减少下部支撑结构的负载。

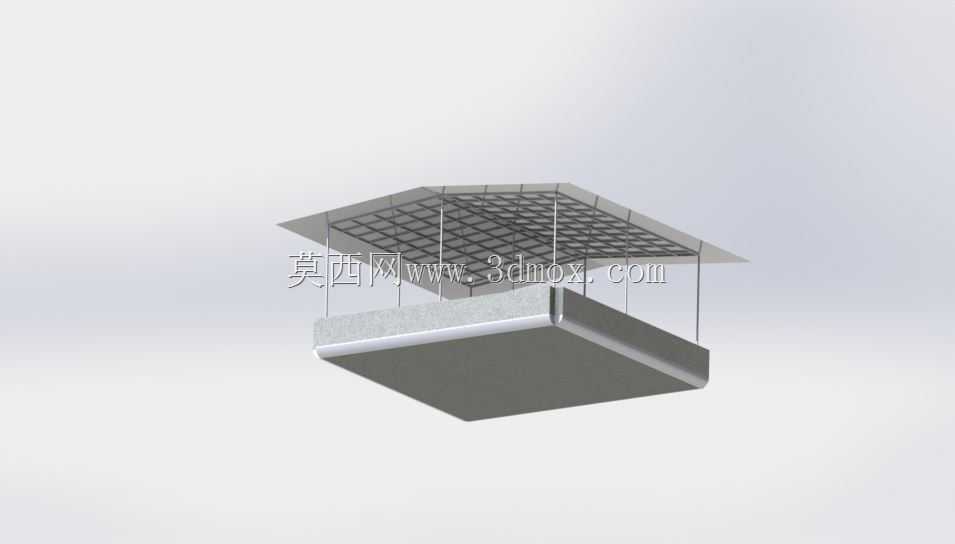

　　连接基座和上部遮挡面的是四根垂直布置的细支撑柱，支撑柱的安装位置避开了基座围边的转角处，距离每个侧边的距离保持一致，保证整个结构的受力均匀，不会出现单侧承重过大导致的倾斜问题。支撑柱的直径经过测算，既不会因为过细在受力时出现弯曲变形，也不会因为过粗在光影投射时产生多余的阴影干扰测算结果，支撑柱和上下两部分的连接采用嵌入式定位，不需要额外的紧固件就能保证连接强度，拆装调整也很方便，需要更换不同厚度、不同纹理的遮挡面时，只需要将上部结构抬起就能完成替换。

　　在建模过程中，首先确定了基座的外形尺寸边界，整体基座的边长控制在适配常规工作台面放置的范围，不会占用过多的操作空间，上部遮挡面的边长比基座更大，向外延伸出均匀的悬挑长度，这个悬挑长度是根据常规光影测算的最大投射角度设定的，能够覆盖大部分正午时段的阳光直射角度，满足户外设备遮阳验证的需求。遮挡面的曲面弧度做了微凸设计，不是完全的平面，这种设计一方面是模拟实际使用中板材受自重产生的自然挠度，让重量估算的结果更贴近真实安装后的状态，另一方面微凸的表面可以让积水、积尘顺着斜面滑落，提升实际使用时的耐用性。

　　做材料重量估算时，建模过程中给不同部件赋予了对应的材料密度参数，基座部分采用常用的结构钢材质，支撑柱采用轻质铝合金材质降低整体重量，上部遮挡面根据不同的使用场景可以切换钢板网、铝塑板、阳光板等不同材料，模型里预留了材料参数的调整接口，更换材料后可以直接读取整体重量、重心位置等参数，不需要重新建模计算。在光影测算功能上，模型的所有部件都做了实体化处理，没有破面、重叠面的问题，导入渲染环境后可以直接生成准确的阴影投射效果，能够直观看到不同光照角度下阴影的覆盖范围、阴影边缘的虚化程度，方便设计人员调整遮挡面的尺寸、安装高度，找到最优的遮挡方案。

　　实际使用中，这套结构的建模逻辑可以直接复用在各类需要做遮挡设计的场景里，比如户外充电桩的防雨棚设计、车间焊接工位的遮光屏布局、设备传动部位的安全防护罩设计，都可以在这个基础结构上调整尺寸、更换材料、增加连接部件，快速生成符合需求的方案模型。基座上预留的安装孔位可以根据实际固定需求调整位置，既可以直接放置在地面使用，也可以通过膨胀螺栓固定在混凝土基础上，或者通过脚轮安装成可移动的遮挡结构。支撑柱的高度也做成了可参数化调整的模式，需要更高的遮挡空间时，只需要修改支撑柱的长度参数，整个模型就能自动更新关联的尺寸、重量、阴影范围数据，大幅提升设计迭代的效率。
