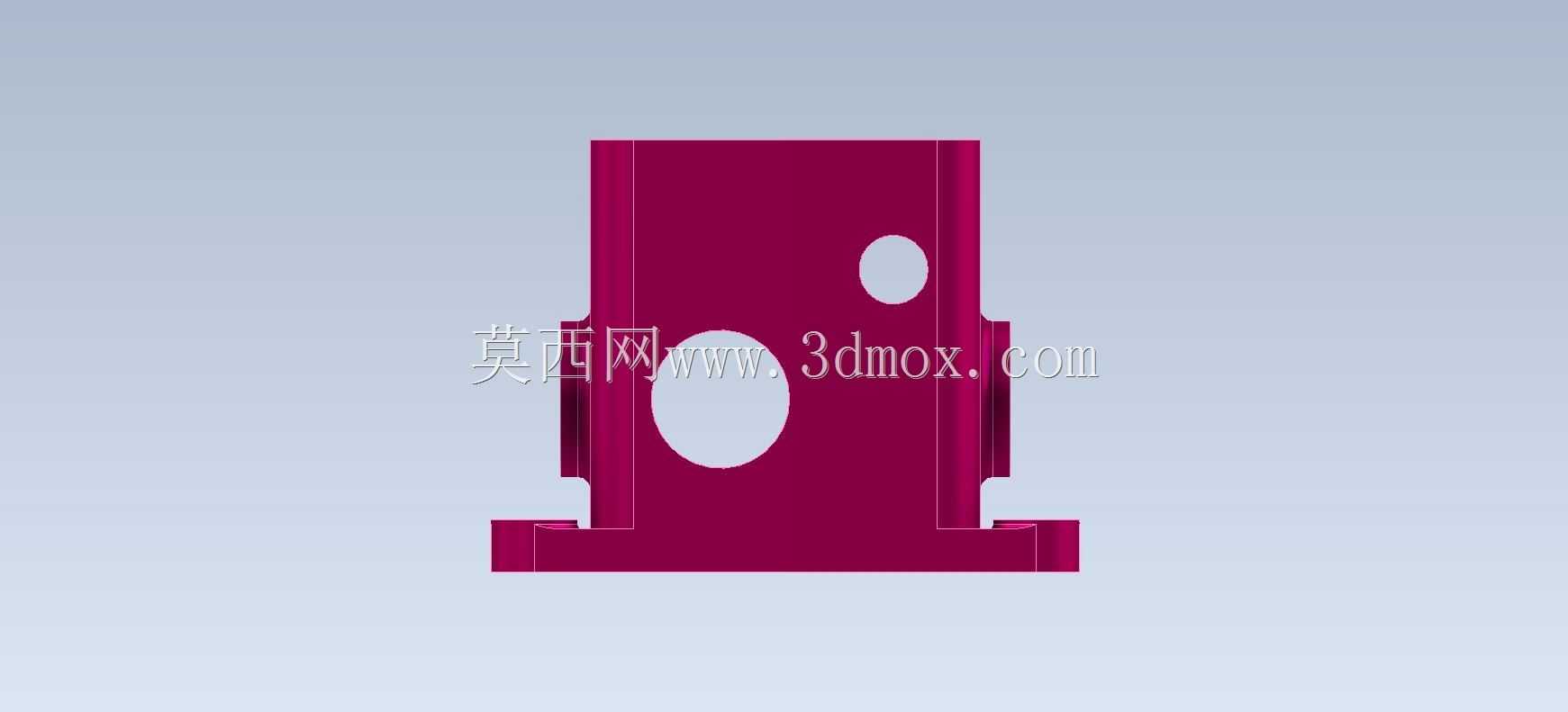

长方体带安装法兰多孔腔体壳体结构

项目分类:通用机械零部件 发布时间:2024-01-26 ID:725778
  • 长方体带安装法兰多孔腔体壳体结构
  • 长方体带安装法兰多孔腔体壳体结构
  • 长方体带安装法兰多孔腔体壳体结构
  • 长方体带安装法兰多孔腔体壳体结构
  • 长方体带安装法兰多孔腔体壳体结构
  • 长方体带安装法兰多孔腔体壳体结构
  • 长方体带安装法兰多孔腔体壳体结构
  • 长方体带安装法兰多孔腔体壳体结构
  • 长方体带安装法兰多孔腔体壳体结构

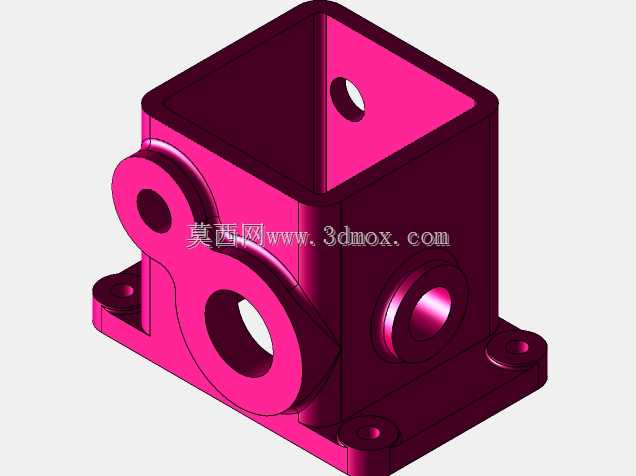

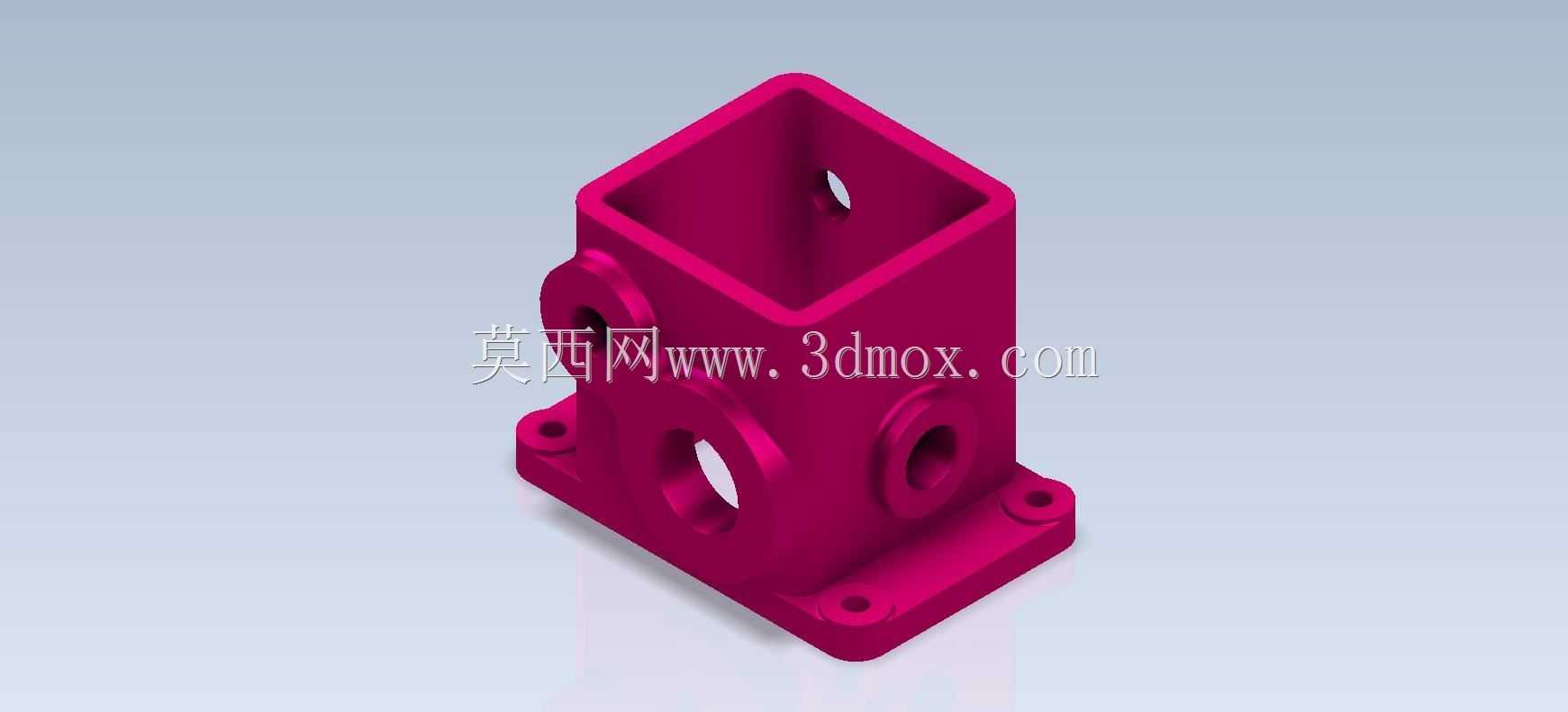

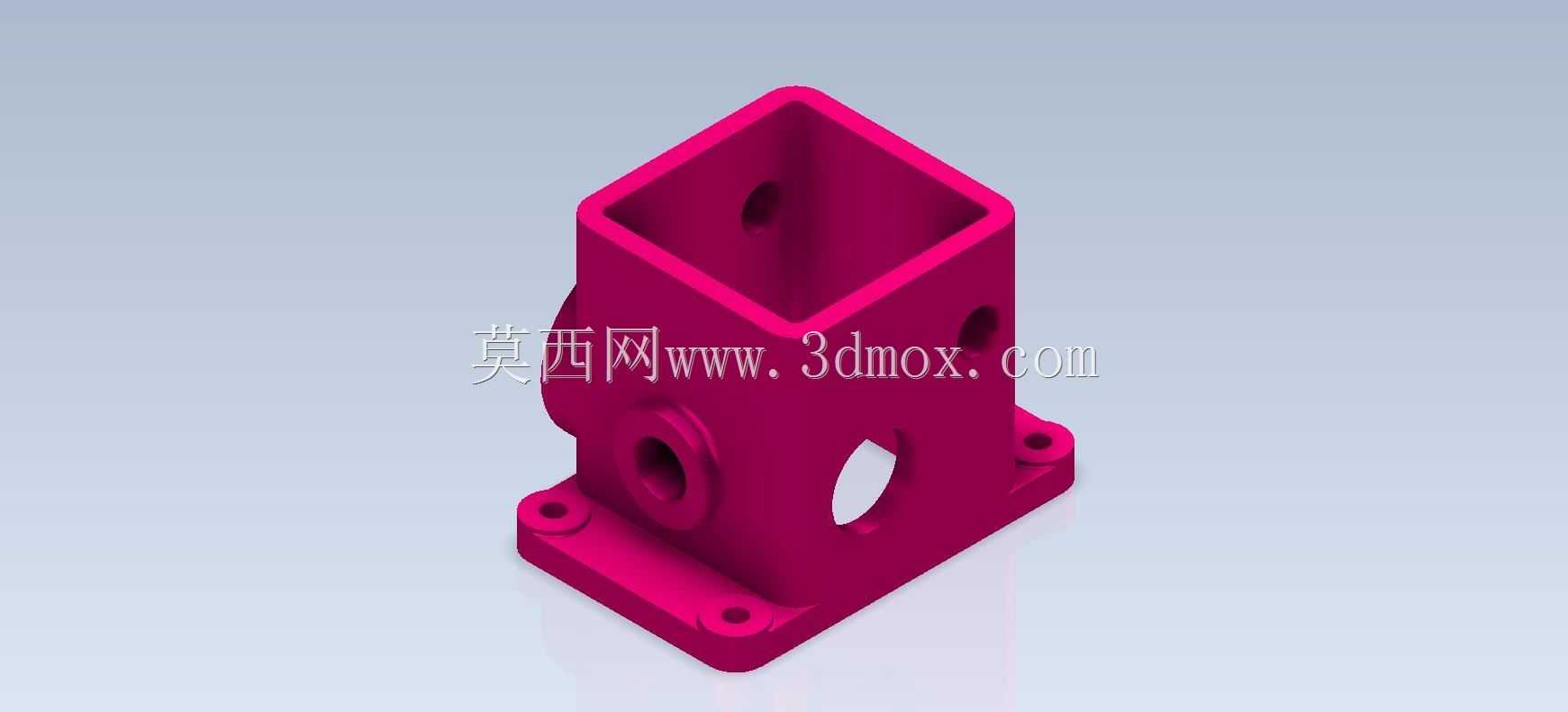

  这类带安装法兰的长方体腔体壳体,在小型流体控制回路、低压气动分支单元、小型传动机构的防护舱段中应用十分广泛,日常接触到的桌面型自动化设备的气路分配盒、小型机床的润滑脂储油腔、教学实验台的传动防护壳,大多采用这类结构作为核心承载壳体。从实际使用场景来看,这类壳体需要同时承担容纳内部元件、对接外部管路、提供安装固定基准三个核心功能,因此在结构设计上需要兼顾腔体密封性、安装刚性、接口对接精度三个维度的要求。

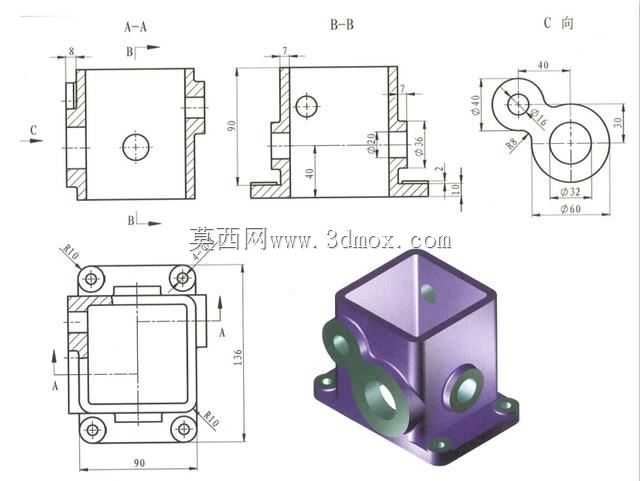

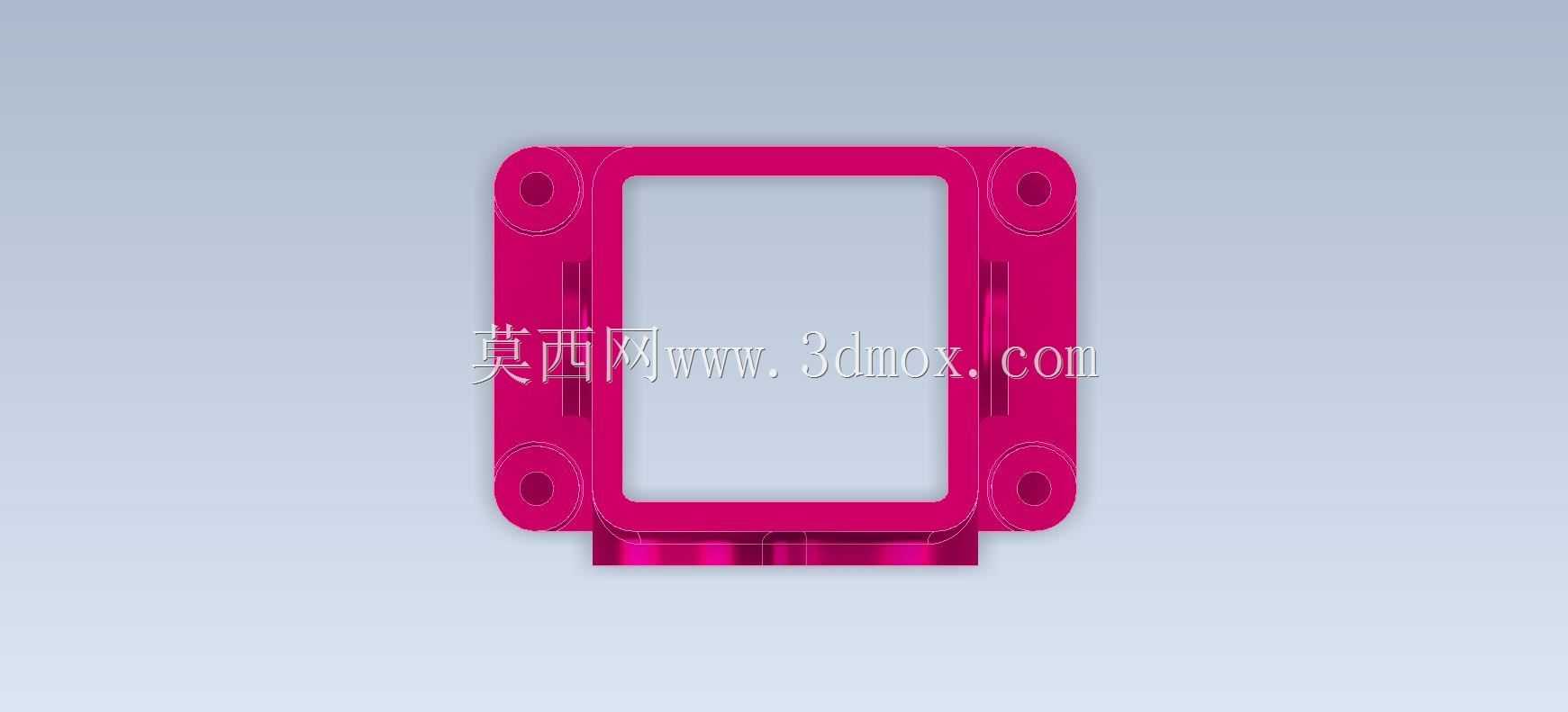

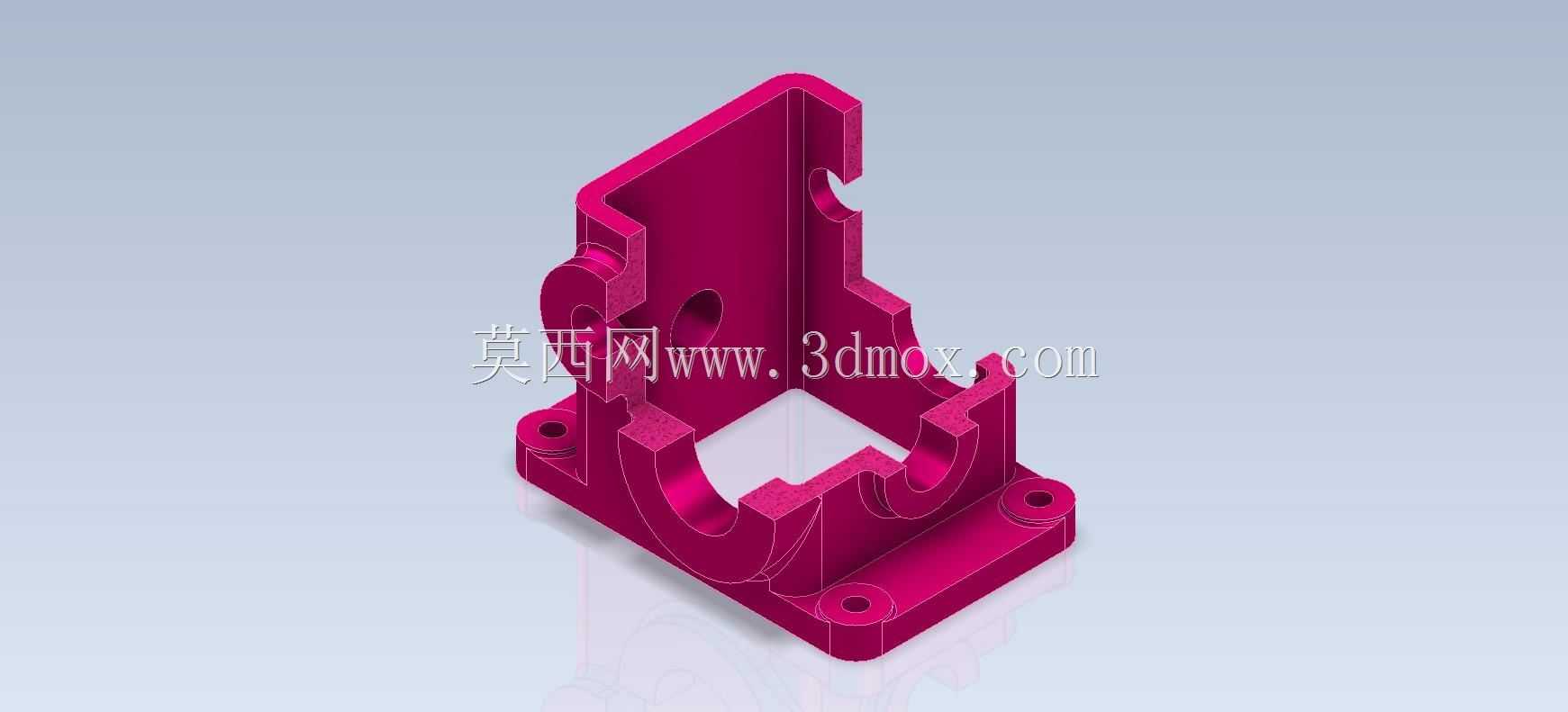

  从结构功能特性来看,底部延伸出的带安装孔法兰边是整个零件的安装基准,法兰上的四个沉头孔用于穿过紧固件将壳体固定在安装基板上,沉孔设计可以保证紧固件端面不突出法兰平面,避免安装后出现干涉,同时法兰与腔体主体的衔接处做了圆角过渡,能够有效降低安装锁紧时的应力集中,避免长期受振动出现衔接处开裂的问题。腔体主体为长方体中空结构,内部空腔用于容纳阀芯、传动小齿轮、线路板或者过滤元件这类内置部件,腔体的内壁厚度保持均匀,既可以保证注塑或者铸造成型时的材料流动性,避免出现缩孔、缺料缺陷,也能在满足结构强度的前提下控制零件整体重量。

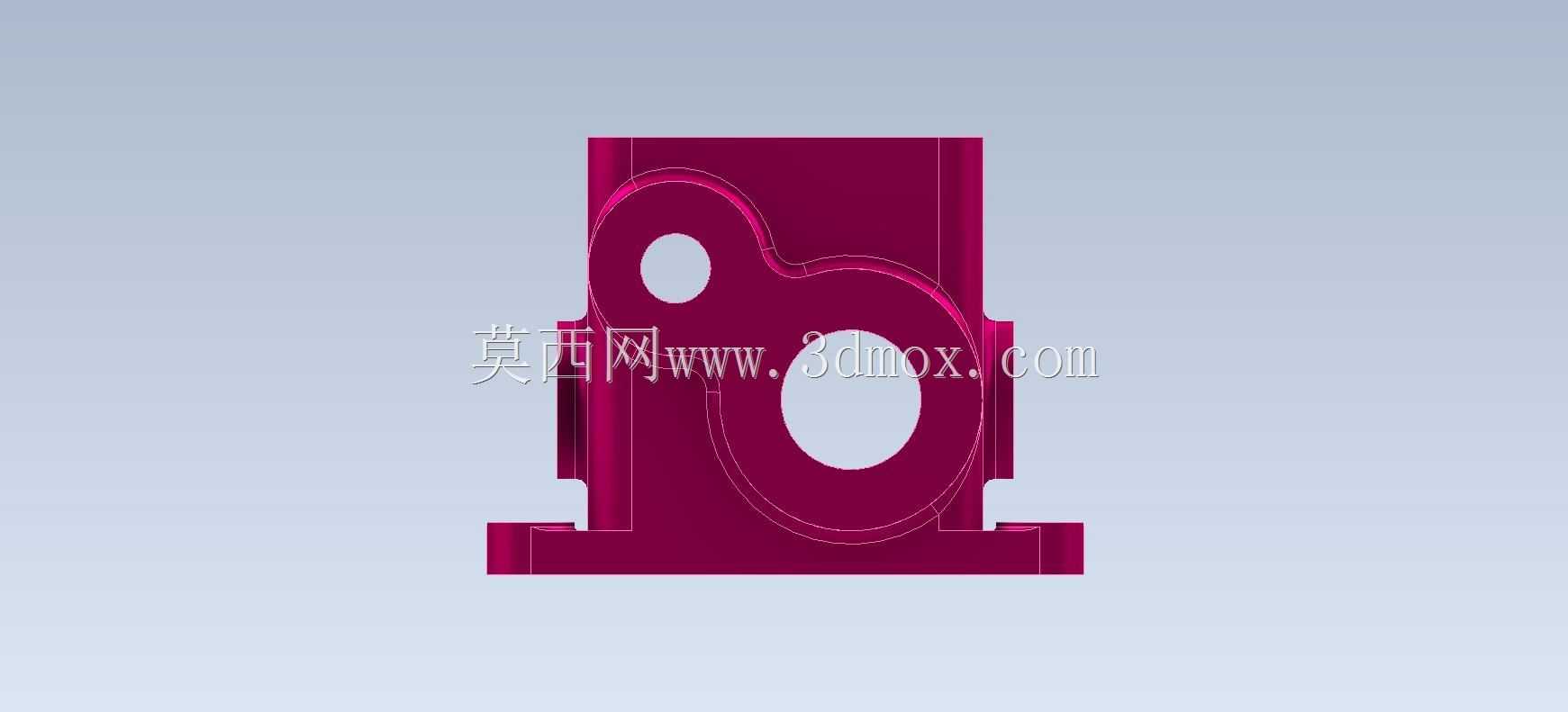

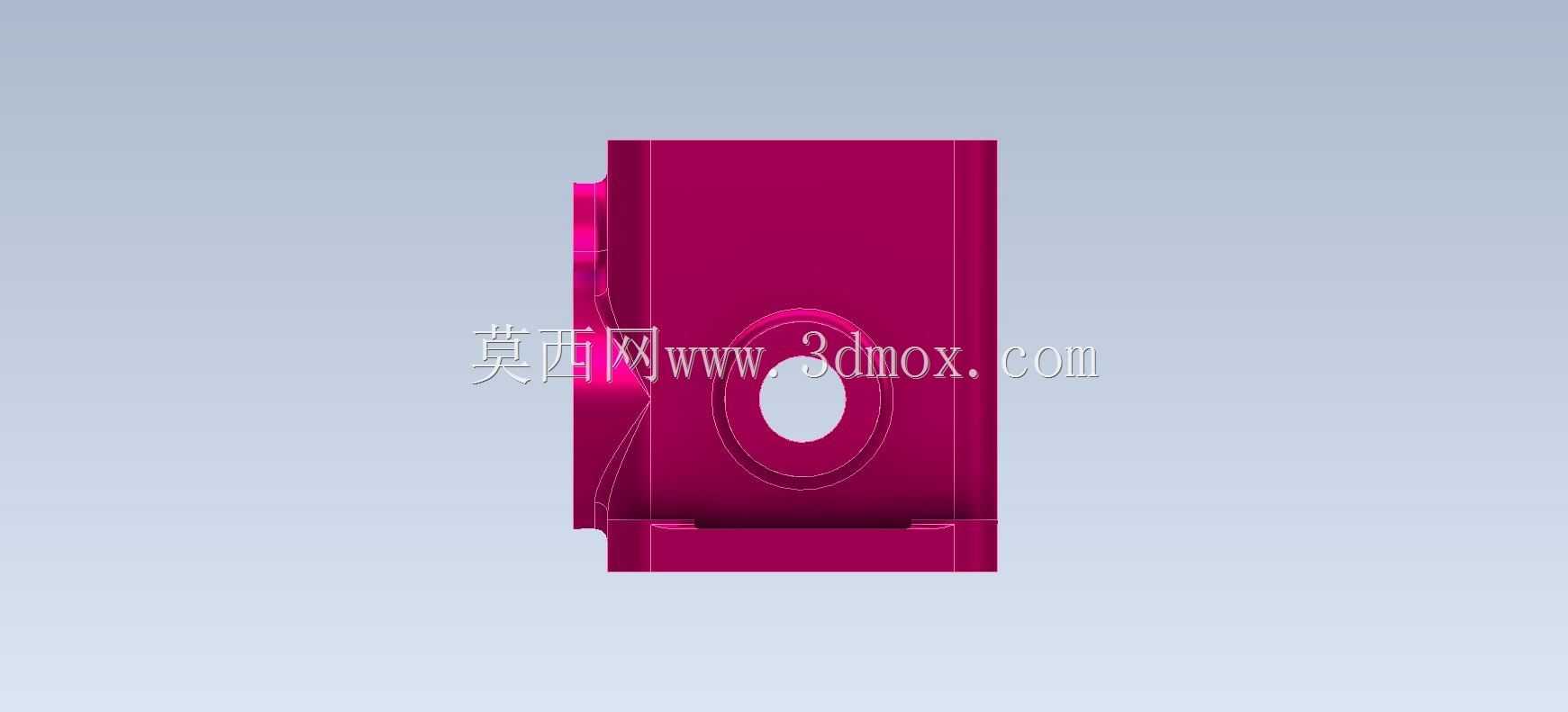

  腔体侧壁分布的多个不同孔径的通孔,分别承担不同的功能:较大的通孔用于对接外部管路或者穿入传动轴,孔位周边预留的凸台结构一方面可以增加孔位处的壁厚,提升螺纹连接或者轴承压装的结构强度,另一方面也能作为密封件的安装定位面,保证O型圈或者密封垫安装后不会出现偏移,提升腔体的密封性能;较小的通孔则用于安装定位销、固定内部元件的紧固件,或者作为泄压、走线的通道,所有孔位的轴线都保持与对应侧壁垂直,保证对接外部零件时的同轴度要求,避免出现装配别劲、密封失效的问题。

  在设计思路上,这类壳体优先遵循基准统一原则,将底部法兰的下表面作为整个零件的设计基准,所有孔位的位置尺寸、腔体的深度尺寸、法兰的厚度尺寸都从这个基准出发标注,能够有效减少加工或者成型时的基准转换误差,提升零件的装配精度。腔体的内部转角都采用了圆角过渡,避免直角处出现应力集中,同时也方便成型过程中的脱模或者清砂作业,针对需要承受一定内压的使用场景,腔体侧壁与底部的衔接处也做了加厚处理,避免受压时出现侧壁鼓胀变形的问题。

  从安装边界来看,这类壳体的法兰安装孔采用对称分布设计,适配常见的20mm到50mm间距的安装孔位,安装时只需要在基板上加工对应位置的螺纹孔,就可以快速完成固定,不需要额外设计定制安装支架。腔体的整体外轮廓尺寸控制在紧凑型区间,不会占用过多的设备安装空间,侧壁的接口凸台突出长度较短,对接管路或者接头后不会超出法兰的安装投影范围,能够避免外部碰撞导致接口断裂。在实际建模练习过程中,这类零件可以帮助设计者熟练掌握抽壳、凸台拉伸、孔特征、圆角过渡这些常用建模命令的使用,同时也能理解机械壳体设计中基准选择、壁厚控制、应力规避这些核心设计要点,为后续设计更复杂的腔体类零件打下基础。这类壳体在实际生产中大多采用铝合金压铸或者工程塑料注塑成型,部分需要承受高压的场景也会采用不锈钢机加工制作,不同材质下的壁厚设计、圆角取值会根据材料特性做对应调整,但整体的结构逻辑保持一致,都是围绕安装固定、腔体容纳、接口对接三个核心需求展开设计,在保证功能满足要求的前提下尽可能简化结构,降低加工与成型的难度,控制零件的制造成本。
