SIMCOM A7677S通讯模块精细三维结构

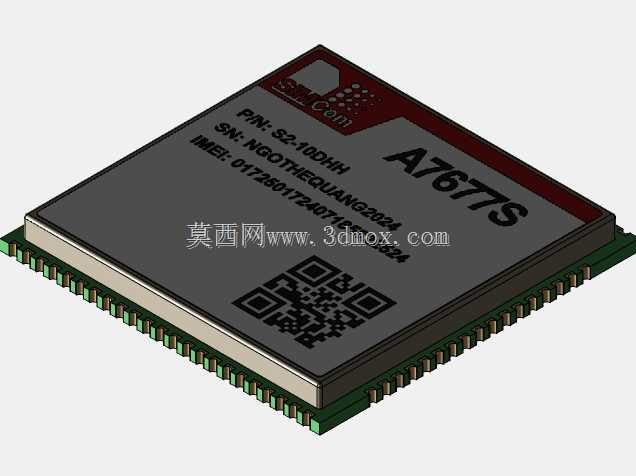

　　在做工业物联网终端、车载T-BOX、远程数传设备的结构设计时，通讯模块的安装适配是绕不开的核心环节，这款A7677S作为Cat.1 bis制式的通讯模组，是当前中速率无线传输场景里选型率极高的元件，做三维结构还原时首先要锚定实际量产元件的真实安装边界。从实际工程应用来看，这类模块大多用在智能电表数据回传、共享设备联网、工业传感器远程采集、车载定位终端这类场景，结构设计上既要保证模块焊盘与主板PCB的贴片公差匹配，也要兼顾射频区域的净空要求，不能在模块天线对应区域布置金属结构件或者高频走线，避免影响信号收发性能。建模过程中首先还原了模块的LCC封装外形，主体塑封壳体的边角做了符合量产工艺的微小倒角，没有做尖锐直角处理，

　　这是因为实际SMT贴片过程中，尖锐边角容易产生应力集中，过回流焊时出现壳体开裂的隐患。模块表面的丝印信息按照实物比例还原，包括型号标识、PIN区标注、SN码与IMEI码的印刷区域，还有表面的二维码标识区，这些细节在做整机结构的BOM核对、生产装配溯源环节有实际参考价值，结构工程师在做整机装配校验时，可以直接通过模型表面的标识快速确认元件选型是否正确，避免错料。模块侧边的焊盘排布严格按照实际封装尺寸做了等距还原，每个焊盘的宽度、间距、伸出长度都匹配SMT贴片的工艺要求，焊盘下方的PCB基材厚度、边缘半金属化的 castellated 孔结构也做了细节呈现，这部分是结构设计时和主板Layout对接的核心参考——如果焊盘位置偏差超过0.

　　1mm，就会导致贴片时虚焊、连锡，直接影响模块的通讯可靠性。模块顶部的SIM卡标识区域对应内部SIM卡电路的布局位置，建模时特意预留了该区域的高度差，实际设计中这个区域不能被结构件压合，否则容易导致内部SIM卡座接触不良。从安装边界来看，这类贴片模块在主板上的布置需要预留至少2mm的周边净空，一方面是给SMT贴片的吸嘴留取拾取空间，另一方面是避免周边高大元件遮挡模块射频区域，模型里还原的模块整体厚度符合实际元件的规格，在做整机壳体设计时，可以直接参考这个厚度预留内部堆叠空间，不会出现壳体顶到模块、或者装配间隙过大的问题。在做结构验证时，这个三维模型可以直接导入整机装配环境，模拟模块贴片后的实际状态，检查和周边连接器、屏蔽罩、

　　电池等元件的干涉情况，尤其是在做紧凑型物联网终端设计时，内部堆叠空间紧张，每一个元件的尺寸偏差都可能导致整机开模后装配失败，精准的模块模型能大幅减少结构改模的次数。另外模块底部的散热焊盘区域也在模型里做了对应呈现，实际应用中这个区域需要在主板上做对应的露铜处理，焊接时帮助模块散热，长时间大流量数据传输时，模块的工作温升会控制在合理区间，避免高温降频或者通讯断连，建模时还原了底部焊盘的分区结构，能给PCB热设计提供直观的参考。不同于通用接插件的标准化设计，通讯模块的封装尺寸各厂商有细微差异，这款A7677S的模型严格匹配实物的外形公差，在做兼容设计时，工程师可以直接对比不同厂商同类型模块的模型差异，快速判断是否能做Pin to Pin兼容替换，减少重新画板的工作量。在做手板打样阶段，这个模型也可以用来做3D打印的 mockup 件，提前验证装配间隙，不用等实际电子元件回料就能完成结构装配测试，缩短产品开发周期。
