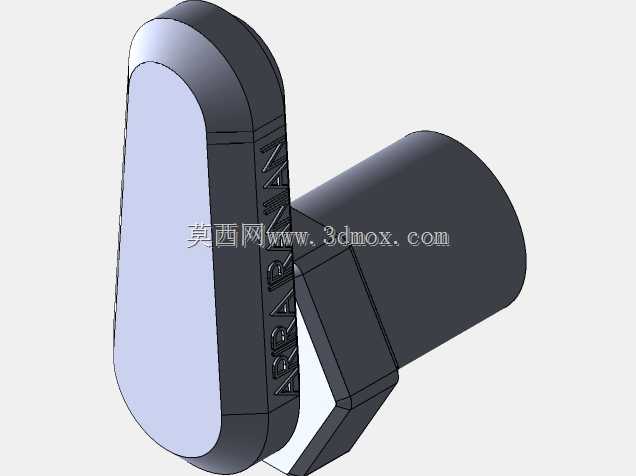

在工业物联网终端、嵌入式通讯设备的结构开发环节,射频天线的结构适配一直是容易被忽略却直接影响设备通讯稳定性的核心细节,这款L型GSM天线的三维结构,正是针对紧凑型内置通讯场景做的适配化设计,区别于常见的外置棒状直天线,L型弯折的结构形态能够在有限的设备内部空间里,兼顾天线辐射净空要求与整机装配的空间约束。从实际应用场景来看,这类天线主要适配搭载GSM通讯模块的远程采集终端、智能电表、车载定位终端、小型工控数传设备,这类设备往往内部空间紧凑,主板上周边排布有电源模块、存储芯片、接线端子等部件,直型天线需要预留的垂直安装高度往往会顶到设备外壳内壁,或是被金属结构件遮挡辐射面,而L型的弯折结构可以让天线辐射体顺着设备外壳内壁的空隙排布,
在不额外增加设备整体厚度的前提下,预留出足够的辐射净空区域,避免金属壳体、主板铜箔对射频信号的屏蔽衰减。从功能特性上看,这款天线采用3D印刷工艺制作辐射体,区别于传统的FPC软板天线或是金属冲压天线,3D印刷的辐射体可以直接成型在L型的绝缘基材表面,不需要额外做弯折定型工序,基材本身采用耐高温的工程塑料,能够适配SMT回流焊的生产工艺,直接在主板贴片环节完成焊接固定,减少后续组装的人工工序。设计思路上,这款天线的结构首先考虑了安装边界的约束:天线根部的连接端采用标准的IPEX接头适配焊盘,也可以根据主板布局直接做焊盘引脚焊接,根部的定位凸台尺寸控制在3mm见方,能够卡在主板对应的定位孔内,避免焊接过程中天线偏移导致的射频参数偏移;
弯折处的圆角半径做了2mm的过渡处理,既避免3D印刷过程中辐射体线路在直角处出现印刷厚度不均导致的阻抗突变,也能避免组装过程中弯折应力集中导致的基材断裂。辐射体的线路宽度按照GSM900/1800双频段的阻抗要求做了渐变设计,从根部馈电点的50欧姆阻抗逐步过渡到辐射段的匹配阻抗,不需要额外增加匹配电路元件,就能满足驻波比小于1.5的常规射频要求,减少主板上的BOM元件数量。外形尺寸方面,天线整体的垂直段高度控制在18mm,水平弯折段长度控制在22mm,整体厚度不超过2mm,能够适配内部净空高度20mm以上的绝大多数紧凑型通讯设备,安装时只需要注意水平辐射段不要紧贴金属屏蔽罩,与金属结构件保持至少3mm的间距,就能保证信号辐射效率。
在实际选型适配时,结构工程师可以直接将该模型导入整机装配环境,模拟天线与周边结构件、主板元件的干涉情况,提前调整天线的安装位置与弯折角度,不需要反复打样验证空间适配性;同时模型里的辐射体走线轮廓可以直接导出给射频工程师做仿真验证,缩短天线的匹配调试周期。不同于通用的外置天线,这款L型内置天线的结构完全针对紧凑型设备的内部空间做了优化,没有多余的结构冗余,根部的焊接引脚做了加宽处理,能够承受多次组装过程中的触碰拉扯,避免生产过程中出现天线脱落的不良品;基材的材质选用耐温等级达到V0级的阻燃材料,满足电子设备的阻燃安全要求,表面的印刷辐射体做了绝缘涂层覆盖,避免组装过程中金属碎屑接触辐射体导致的射频短路问题。在结构细节上,天线的弯折角度做了90度的精准限位,不需要组装时手动调整弯折角度,只要将根部定位凸台卡入主板定位孔焊接完成,天线的辐射方向就固定在预设角度,能够保证批量生产时每台设备的通讯性能一致性,避免人工弯折角度差异导致的信号强度波动。对于做小型通讯终端开发的结构工程师来说,这类成熟的天线结构模型可以直接复用在同尺寸级别的设备开发中,只需要根据整机的外壳材质、内部金属件分布微调辐射段的长度,就能快速完成天线部分的结构设计,大幅缩短项目的开发周期,也能减少天线定制开模的成本投入。
