夹取式单臂机械执行构件结构设计

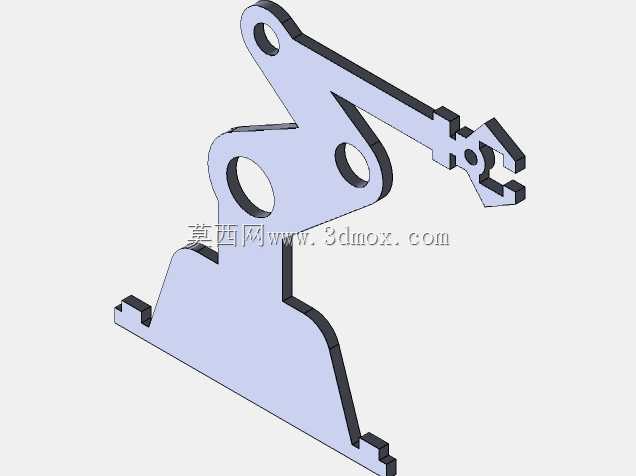

　　该夹取式单臂执行构件，是小型自动化取放工位的核心传力与执行部件，常见应用在轻载物料分拣、小型零件上下料、教学演示机械装置、桌面级自动化工作站这类场景中，承担末端执行动作的力传递与夹取作业功能，适配载荷在5N以内的轻小型工件取放需求，可配合舵机、小型直线驱动件完成往复开合、摆转动作。从结构设计逻辑来看，该构件采用一体化钣金式构型思路，整体为单板式平面连杆衍生结构，没有多余的拼接装配面，减少了分体装配带来的累计公差，同时降低了小载荷工况下的装配工作量。构件上分布的三个圆形通孔，分别承担不同的安装功能：下部大直径孔为构件与基座的主铰接安装位，是整个摆臂的旋转支点，孔位公差按照H7级精度设计，适配标准圆柱销与带座轴承的安装需求，

　　安装后可保证摆转过程的同轴度，避免卡滞；中部的通孔为驱动连杆铰接位，用于连接驱动端的传动连杆，将驱动件的直线或旋转动力转化为摆臂的摆转动作；上部靠近臂端的小孔为辅助限位铰接位，可安装限位拉杆或者复位弹性件，实现摆臂行程的机械限位，避免超程运动带来的结构干涉。构件末端的夹爪部分采用叉形开口构型，开口处做了15度的导向倒角，夹取工件时可自动修正小范围的工件位置偏差，不需要工件完全精准定位即可完成夹取动作，降低了前端送料机构的定位精度要求。夹爪的夹持面做了平面铣平处理，可粘贴防滑橡胶垫或者加装硬质合金夹持片，适配不同表面材质的工件夹取需求，既可以夹取表面光滑的塑料零件，也可以夹持表面粗糙的小型金属冲压件。从安装边界来看，

　　该构件整体轮廓在摆转平面内的最大回转半径为120mm，基座安装位到底部支撑边的垂直距离为38mm，安装时需要预留至少150mm的水平回转空间，避免摆转过程中与周边的料道、传感器支架产生干涉；构件自身厚度设计为3mm，采用6061铝合金板材线切割加工即可满足强度需求，若应用在有耐磨要求的高频作业场景，可更换为Q235钢板做表面发黑处理，提升构件的耐磨性能与使用寿命。在实际工况适配中，该构件的摆臂段做了变截面设计，靠近主铰接支点的位置截面宽度更大，向末端夹爪方向逐渐收窄，这种设计既保证了支点位置的结构强度，承受驱动端传递的扭矩时不会出现结构变形，又减轻了臂身整体重量，降低驱动件的负载，提升摆转动作的响应速度。

　　构件底部的两个凸台结构为安装定位边，当摆臂处于初始零位时，两个凸台可与基座上的定位块贴合，实现机械零位的硬限位，不需要额外设置零位传感器即可完成初始位置校准，简化了整套机构的电控设计。在装配调试环节，该构件的所有铰接孔均做了去毛刺处理，孔口做0.2mm的倒角，安装销轴时不会刮伤销轴表面，铰接处的配合间隙控制在0.05mm以内，既保证摆转动作的灵活性，又不会出现过大的旷量，保证夹取位置的重复精度。该结构没有复杂的曲面特征，所有轮廓均为直线与圆弧相切构成，加工工艺性好，不需要多轴加工设备，普通的线切割、激光切割设备即可完成坯料加工，后续只需要做孔位的铰削精加工即可达到装配精度要求，加工成本低，适合小批量定制与教学实训场景的加工制作。在实际应用中，该构件可根据具体的工位行程需求，等比例缩放整体尺寸，调整铰接孔的相对位置即可改变摆臂的行程与夹爪的开合角度，不需要重新做整体的结构拓扑设计，具备较好的结构衍生性，可快速适配不同的工位布局需求。
