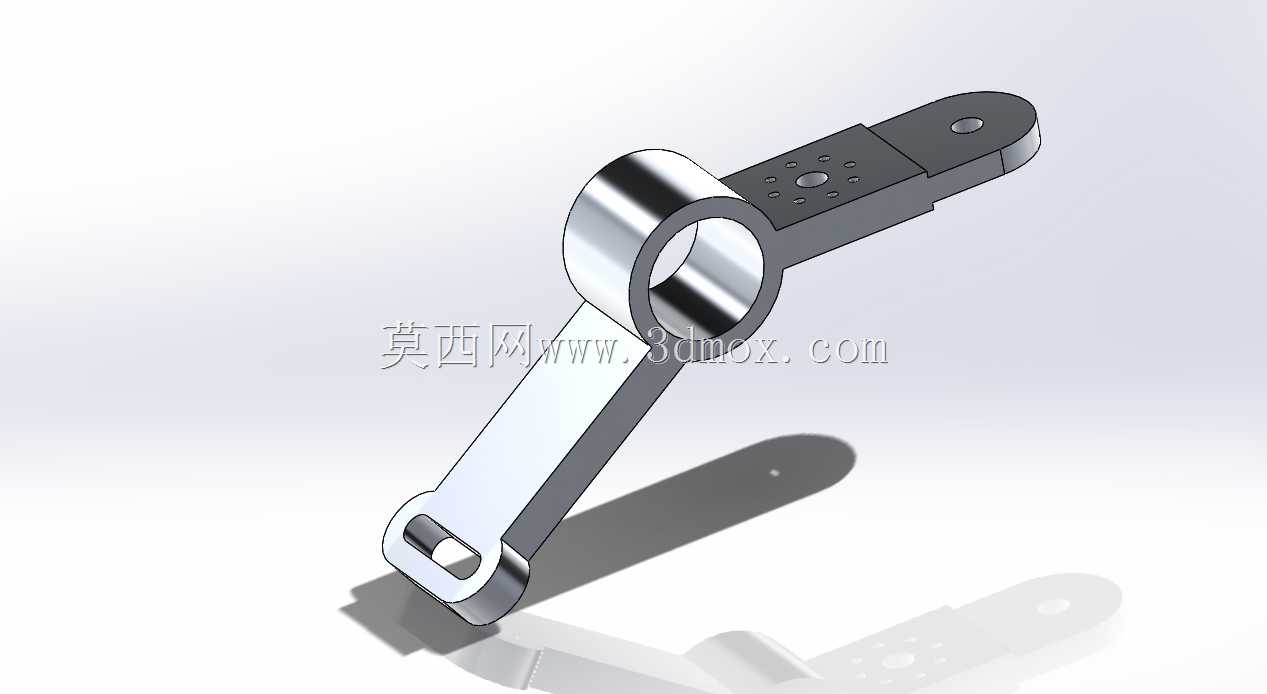

CSWA认证练习用曲柄连杆传动构件

　　该构件属于典型的平面连杆传动组件，常见于中小型往复运动传动机构中，可将旋转运动转化为指定行程的直线往复动作，或是反向将直线驱动输入转化为定轴旋转输出，在轻工机械、小型自动化输送设备、手动工装夹具的传动链路中都能见到同结构零件的应用。从结构细节来看，构件一端为整圆式轴套结构，内孔为精加工配合面，用于与固定转轴或动力输出轴形成铰接配合，轴套外圆做了增厚处理，可承受传动过程中产生的径向交变载荷，避免长期往复摆动下出现轴孔变形、磨损超差的问题。构件中段为等截面扁平杆身，杆身截面做了圆弧过渡处理，没有尖锐的应力集中棱角，在传递扭矩和拉压力的过程中，可有效分散载荷，避免杆身在交变载荷下出现疲劳断裂；杆身与两端连接位置均设置了渐变过渡圆角，

　　匹配构件工作过程中的受力方向，减少应力集中系数。构件另一端为长圆孔式铰接端，长孔的设计可适配安装过程中的位置偏差，同时可在传动过程中提供小范围的行程补偿，避免装配公差累积导致的传动卡滞，长孔边缘同样做了加厚翻边处理，提升铰接位置的接触强度，适配圆柱销的滑动摩擦工况。靠近轴套端的杆身平面上设置了阵列分布的凹点结构，该结构并非装饰用途，一方面可在构件装配调试过程中作为位置标记点，方便装配人员快速确认构件的安装角度，另一方面可减少杆身大平面的加工面积，降低平面铣削的加工量，同时在构件做高速往复摆动时，可小幅降低空气阻力带来的振动。从安装边界来看，轴套内孔的配合公差推荐选用H7/g6间隙配合，保证铰接转动顺畅的同时控制径向窜动量在合理范围；

　　另一端长圆孔的宽度尺寸与配套铰接销采用H8/f7配合，长孔的长度方向行程余量需匹配整套连杆机构的传动角设计，避免运动过程中出现死点或构件干涉。建模过程中需重点关注各段过渡圆角的连续性，尤其是杆身与轴套、杆身与长孔端的衔接位置，需保证曲面G1连续，避免后续导入工程图时出现轮廓线断裂，也能为后续有限元受力分析提供规整的网格划分基础。该构件作为CSWA认证的典型练习案例，涵盖了拉伸、切除、圆角、阵列等基础SolidWorks建模命令的应用，建模逻辑完全遵循实际机械零件的加工顺序，从毛坯轮廓到各特征加工逐步推进，可帮助初学者快速掌握机械零件建模的思路，理解零件结构与加工工艺、实际受力之间的关联。在实际应用场景中，

　　这类连杆构件的工作转速通常不高，传递的载荷属于中低载荷范畴，材质常选用45号钢调质处理，表面做发黑防锈处理，部分对重量有要求的场合也可选用6061铝合金加工，配合自润滑衬套使用可降低铰接位置的维护频率。设计这类构件时，需先根据整套机构的行程要求确定杆身的中心距，再根据传递的扭矩大小核算杆身的截面尺寸，轴套的长度需大于配合轴径的1.2倍，保证铰接的稳定性，避免传动过程中出现构件偏摆；长孔端的厚度需根据铰接销的抗剪强度匹配，避免销孔受压出现塑性变形。
