户外商用矩形遮阳伞具结构设计方案

　　这款矩形遮阳伞具的结构设计，核心面向户外商业经营场景的遮阳需求，覆盖露天餐饮外摆区、商业步行街临时摊位、景区户外休憩区、展会户外展位等多个高频使用场景，区别于常规圆形遮阳伞的覆盖特性，矩形结构的伞面能够更好适配长方形的外摆桌椅排布、长条形摊位布局，避免圆形伞面在边角区域出现的遮阳覆盖盲区，提升户外空间的有效遮阳利用率。从实际使用功能来看，该伞具在完全展开状态下，伞面的有效遮阳投影为规整矩形，能够匹配多数户外经营区域的场地排布逻辑，伞骨采用多段式铰接支撑结构，每段伞骨的受力节点都做了应力分散处理，在常规户外3-4级阵风的工况下，伞面不会出现局部塌陷或者支撑失稳的情况，伞面的张紧结构设置在每根伞骨的末端，

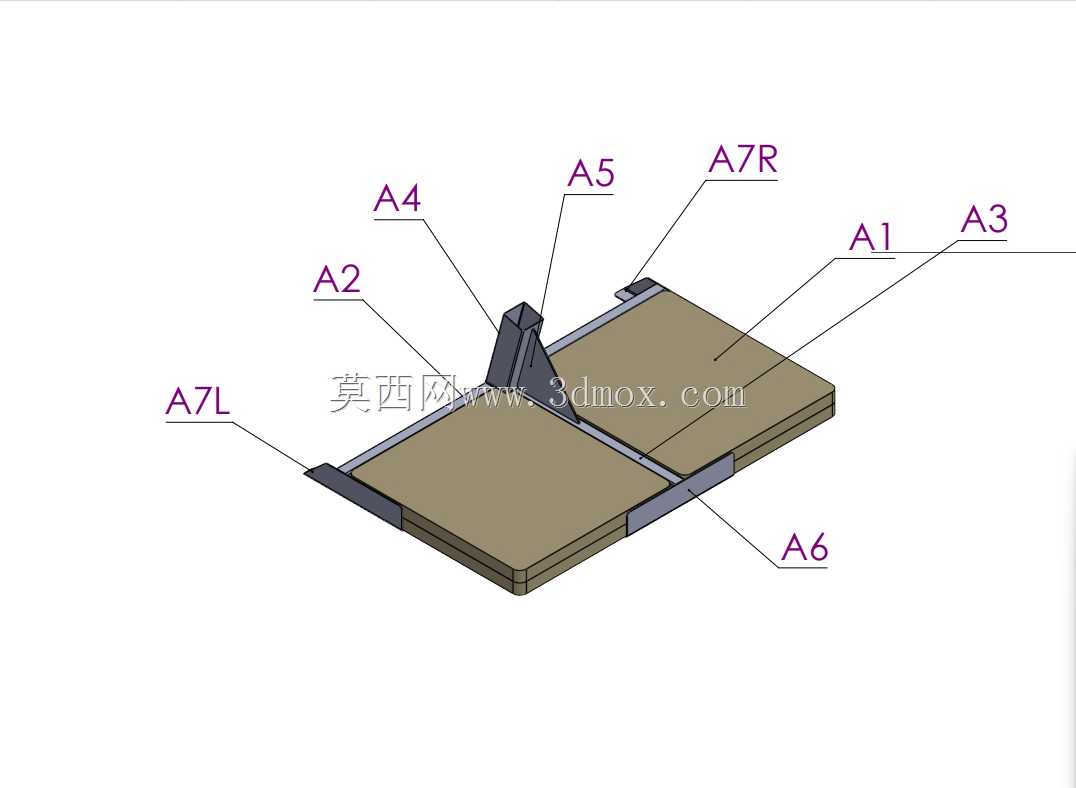

　　通过可调式张紧件调整伞面的张紧度，避免长期使用后伞面出现松弛兜水的问题，遇到中到大雨天气时，伞面的中心略高于四周的倾斜角度能够快速引导雨水沿伞面边缘排出，不会在伞面形成积水增加伞架的承重负荷。设计过程中优先考虑了伞具的安装适配性，伞座的安装边界预留了两种固定方式的接口，既可以搭配配重式伞座直接放置在硬化铺装的地面上，不需要对地面做打孔破坏，也可以通过膨胀螺栓将伞座固定在混凝土基础上，满足沿海多风区域的抗风使用要求，伞具的整体展开高度设置在符合人体工程学的区间，伞面下沿距离地面的净空高度能够保证普通身高的成年人在伞下正常行走不会碰头，同时也不会因为伞面过高导致遮阳角度偏移，降低正午时段的遮阳效果。伞骨的铰接位置做了耐磨衬套的设计，

　　反复展开收合的过程中不会出现金属件直接摩擦产生的异响和磨损，延长伞具的实际使用寿命，伞具的收合结构采用推拉式解锁设计，操作人员不需要借助额外工具，单人即可完成伞面的展开和收合操作，收合完成后伞具的整体外形为细长柱状，占用的存放空间很小，非使用时段可以直接收拢靠在建筑墙边或者存放在储物间内，不需要占用大面积的仓储空间。伞面的边缘做了包边加固处理，每间隔一段距离就设置了可拆卸的伞面固定点，长期使用后如果伞面出现老化破损，可以单独更换伞面而不需要更换整个伞架结构，降低后期的维护成本，伞架的所有金属构件表面都做了户外级的防锈处理，能够耐受户外长期的紫外线照射、雨水侵蚀，不会在使用过程中出现表层锈蚀脱落污染地面或者伞面的问题。

　　从结构受力的角度来看，整伞的受力传递路径经过多轮优化，伞面承受的风荷载、雨荷载会通过伞骨均匀传递到中心主伞杆，再通过主伞杆传递到底部的伞座结构，不会出现局部受力集中导致的伞骨折断、主杆变形问题，主伞杆的壁厚经过受力校核，在满足整体承重要求的前提下尽可能控制自重，避免伞具整体过重导致移动、搬运困难。针对户外商业场景的使用需求，伞面的四个角点还预留了可选装的防风系带安装位，遇到风力较大的天气时，可以通过系带将伞角固定在周边的固定构筑物上，进一步提升伞具的抗风稳定性，避免阵风将伞吹翻造成安全隐患。整个结构的所有连接节点都采用标准化的紧固件连接，生产装配过程中不需要复杂的专用工装，后期维护更换零部件时也可以快速拆装，不需要对整体结构做破坏性拆解，适配批量生产的工艺要求，同时也能降低终端用户的使用维护门槛。
