磁吸式POGO连接组件结构设计方案

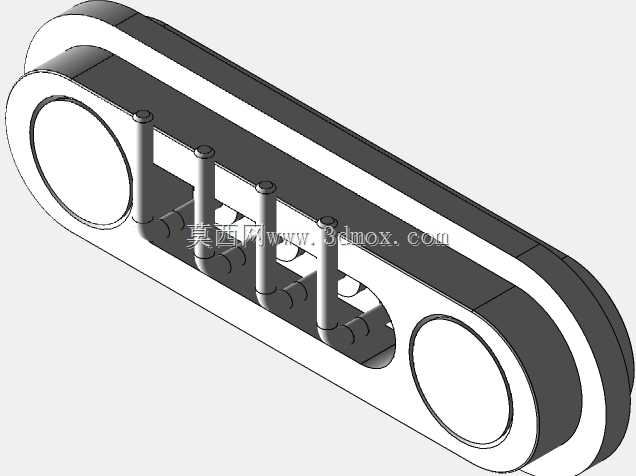

　　这类磁吸式POGO连接结构，目前在消费电子、小型智能硬件、模块化测试治具领域的应用占比逐年提升，核心解决的是传统插拔式连接器对位要求高、反复插拔磨损快、盲插操作难度大的痛点。从结构本身来看，整体采用长条形对称布局，外壳采用硬质绝缘基材一体成型，两端设置圆形磁吸对位区，内部嵌装钕铁硼永磁体，磁吸面做平齐处理，避免突出结构在对接时出现卡滞。中间区域等距排布多组POGO探针组件，探针采用弹簧顶针结构，针管选用铜合金基材表面镀金处理，保证接触电阻稳定在毫欧级，内部弹簧选用不锈钢材质，预设压缩行程控制在1.5-2mm区间，既保证对接时的接触压力足够，又不会因为压缩量过大导致针管卡滞、弹簧疲劳失效。

　　设计阶段首先要考虑的是安装边界约束，这类连接器通常嵌入安装在设备壳体内部，外壳两侧预留0.8mm的安装定位台阶，安装时通过壳体卡槽定位，不需要额外打胶或者螺丝固定，装配效率比传统螺丝锁付的连接器提升40%以上。外形尺寸上，整体长度根据触点数量做适配，单组触点的中心距控制在2.54mm标准间距，兼容常规PCB板的焊盘布局，宽度方向控制在8mm以内，厚度方向不超过4mm，能够适配厚度10mm以内的超薄智能硬件安装空间，不会因为连接器本身的尺寸占用过多设备内部堆叠空间。

　　从功能特性来看，磁吸结构的吸力做了分段调校，两端永磁体的总吸力控制在8-12N区间，日常使用时不会因为轻微拉扯导致连接断开，需要分离时只需要侧向施力就能轻松脱开，不会因为直拉吸力过大扯动内部焊盘导致PCB损坏。探针的接触端采用圆头设计，对接时允许±0.5mm的对位偏差，盲插状态下依靠磁吸的自动对位能力就能让探针精准接触对面的镀金焊盘，不需要用户刻意对准接口，在穿戴设备、磁吸充电配件、模块化传感器连接场景下，这种容错设计能大幅降低用户的操作门槛。

　　实际选型应用时，需要注意几个结构细节：首先是探针的载流能力，单针常规载流为2A，若用于电源传输场景，可将相邻2-3根探针并联作为电源触点，满足最高5A的快充载流需求，信号传输场景下单针即可满足常规弱电信号传输要求，不需要额外做屏蔽处理，因为探针周围的绝缘外壳壁厚足够，相邻触点之间的绝缘电阻能达到100MΩ以上，不会出现信号串扰问题。其次是磁吸面的密封处理，在户外使用的硬件场景下，可在磁吸面贴合0.1mm厚的PET绝缘膜，既不影响磁吸吸力和探针接触，又能达到IP65级别的防尘防水要求，避免水汽、灰尘进入探针间隙导致接触不良。

　　结构建模过程中，需要重点做运动仿真验证，模拟探针在全压缩行程下的针管与弹簧的配合间隙，避免出现弹簧偏磨、针管卡顿的问题；同时要做磁吸对位的仿真，验证当两个对接件存在1mm以内的位置偏差时，磁吸吸力能否自动将两个组件拉到正确对位位置，避免出现偏位导致部分探针接触不上的问题。另外还要考虑跌落工况下的结构强度，外壳材质选用ABS加玻纤的改性材料，跌落时不会出现开裂，内部永磁体采用过盈配合嵌装在外壳的安装孔内，跌落冲击下不会出现磁体脱落的问题。

　　这类连接结构相比传统的Type-C、Micro USB等接口，最大的优势是无外露接口，设备外壳可以做到完全平整，没有开口缝隙，既提升了外观整体性，又从根源上解决了接口进灰、进水、插拔损坏的问题，目前在智能手环、TWS耳机充电盒、磁吸充电线、模块化智能家具组件、工业测试治具的快速换接模块上都有大量成熟应用。设计时不需要额外做复杂的防呆结构，依靠两端磁吸体的极性排布就能实现防呆，反向对接时磁吸会同极相斥，无法吸合，从物理上避免反接导致的电路短路问题，比传统接口的防呆结构更可靠，不需要在外壳上做凸起或者凹槽的防呆特征，进一步简化了壳体的加工难度。
