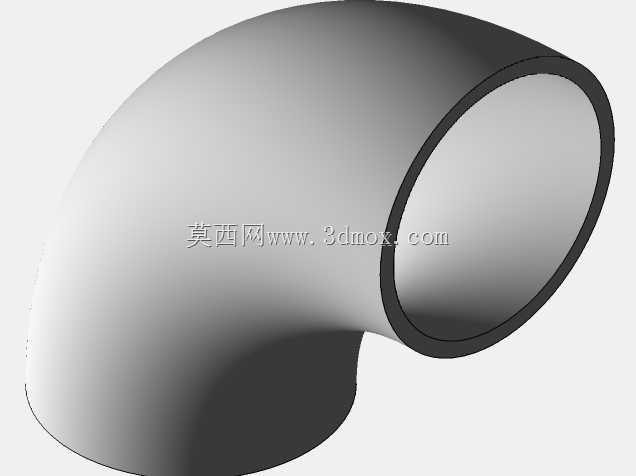

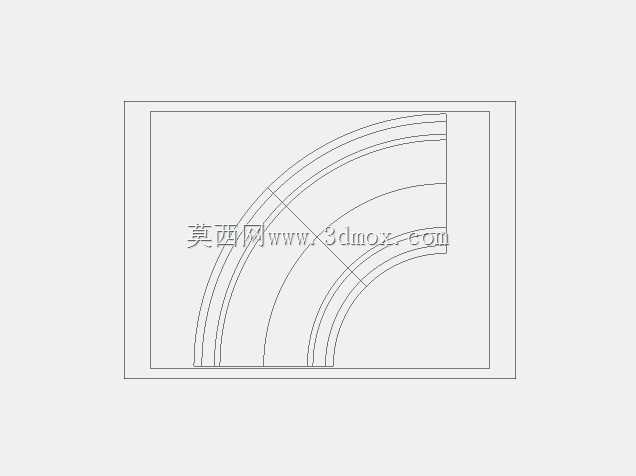

90度长半径3.5英寸工业弯头结构设计

　　在工业流体输送系统的管路布设场景中，弯头是改变管路介质流向的核心承压连接件，这款90度长半径3.5英寸弯头，主要适配公称通径对应3.5英寸规格的工业管路，常见应用在石油化工输送管线、市政给排水管网、工业通风除尘管路、暖通空调循环水系统以及机床切削液输送回路等场景中，相比短半径弯头，长半径结构的流道过渡更平缓，介质流经时的局部阻力系数更低，能够有效降低管路系统的压力损失，减少介质对弯头内壁的冲蚀磨损，尤其适合输送含固体颗粒的浆体、高粘度流体或是对流速稳定性要求较高的工艺管路。从实际安装边界来看，这款弯头的弯曲半径为1.5倍公称通径，也就是长半径弯头的标准曲率参数，两端接口为标准对接尺寸，能够直接和同规格的无缝钢管、

　　法兰管件进行组对焊接，安装时需要注意两端管口的同轴度偏差控制在工程允许范围内，避免强行组对造成的附加安装应力，长期运行过程中，安装应力叠加介质工作压力容易导致焊口位置出现疲劳开裂，影响管路系统的密封可靠性。从结构设计思路上，这款弯头采用等壁厚的弧形流道结构，整体壁厚均匀一致，在保证承压强度满足对应压力等级要求的前提下，尽可能控制了管件自身重量，降低管路支架的承载负荷；内壁做光滑圆弧过渡，没有突兀的折角或台阶，能够避免介质流经时形成局部涡流，减少流道内的介质滞留，对于输送易结垢介质的管路来说，光滑的内壁也能降低垢层附着的概率，延长管路的维护周期。在实际设备配套场景中，这类弯头除了直接用于工艺管路的转向连接，也常作为机床冷却系统、

　　液压泵站管路、空压机输气管路的配套连接件，比如CA6140车床的冷却切削液输送回路中，就会用到这类小规格长半径弯头来布设管路，避免管路弯折过急造成切削液输送不畅，影响刀具冷却效果。建模过程中需要严格控制弯曲段的椭圆度偏差，弯头成型后管口的圆度误差必须控制在标准允许范围内，否则和管道对接时会出现错边量超标的问题，影响焊接质量；同时弯曲段的壁厚减薄率也要符合行业规范，避免外侧弧面位置壁厚过薄导致承压能力不足，在长期高压介质冲刷下出现破损泄漏。从外形尺寸来看，这款弯头的两个接口端面中心距符合长半径弯头的标准尺寸参数，管路设计人员在进行管线三维布管时，可以直接调用该模型进行管路走向排布，提前校核管路和周边设备、结构件的安装间隙，

　　避免现场安装时出现管路和其他部件干涉的问题，减少现场施工的返工量。对于管路系统设计来说，弯头的选型直接影响整个系统的运行稳定性，长半径弯头虽然相比短半径弯头占用的安装空间稍大，但在阻力损失、耐冲蚀性能、运行噪音等方面都有明显优势，尤其是在泵类设备的进出口管路位置，采用长半径弯头能够有效改善介质进泵的流态，降低泵组的运行振动和噪音，延长泵的密封件和叶轮的使用寿命。在三维建模过程中，这类回转类弧形管件的建模需要重点保证曲率的连续性，整个弧形流道的中心线为标准等半径圆弧，不能出现折线或曲率突变，否则不仅会影响模型和实际加工产品的尺寸一致性，也会导致后续工程算量、应力分析时出现数据偏差；两端的对接端面要和相邻管道的连接端面完全匹配，坡口角度符合焊接工艺要求，方便现场施工时直接组对焊接。
