CA6140机床配套工装模具结构设计

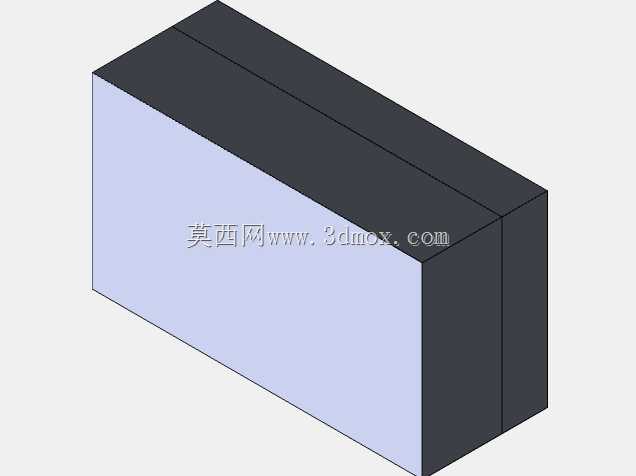

　　在普通卧式车床的批量零件加工场景中，这类配套模具主要承担工件定位、装夹基准统一的核心作用，尤其适配CA6140这类通用卧式车床的加工行程与装夹接口，可覆盖轴类、盘类、小型异型件的批量加工工序，减少反复找正的辅助工时。从结构形态来看，该模具采用分体式块体组合设计，主体由两组等高矩形块体拼接而成，拼接面经过精磨处理，平面度控制在0.02mm以内，保证合模后无错位间隙，避免加工过程中出现铁屑嵌入、定位偏移的问题。块体的外露工作面做了倒角处理，所有棱边倒1×45°工艺角，既可以避免操作人员装夹时被锐边划伤，也能防止工件吊装入位时磕碰模具基准面造成精度损伤。

　　设计阶段首先匹配CA6140车床的中拖板安装边界，模具整体宽度适配三爪卡盘的最大装夹直径范围，长度方向不超出车床刀架的最大行程，安装时可直接通过压板固定在中拖板的T型槽上，无需额外改造机床接口，适配性较强。模具的基准面与车床主轴轴线的平行度、垂直度公差均按照IT7级精度设计，可直接作为工件装夹的定位基准，加工前无需打表找正模具位置，单次装夹即可完成工件多个面的车削加工，对于小批量定制零件的加工，能将单工序辅助准备时间压缩60%以上。

　　从功能特性来看，该模具的拼接结构可根据待加工工件的尺寸调整合模间隙，针对不同直径的棒料、不同厚度的盘类零件，可在拼接面处加装不同厚度的调整垫片，实现一定范围内的装夹尺寸适配，无需更换整套模具。模具的非工作表面做了发黑防锈处理，工作表面经过淬火处理，硬度达到HRC45-50，具备足够的耐磨性，长期承受工件装夹的挤压、车削过程的振动冲击也不会出现凹陷、变形，使用寿命可满足车间3年以上的高频使用需求。

　　实际生产应用中，这类模具常配合CA6140车床完成零件的端面车削、外圆车削、切槽、钻孔等工序，尤其适用于小型零件的批量加工场景，比如标准件毛坯的预成型、工装配件的二次精加工，模具的块体结构还可拓展安装定位销、快压夹具等附件，进一步拓展装夹适配范围。设计时充分考虑了车间日常使用的维护需求，分体式结构拆解方便，日常清理铁屑、擦拭保养时无需整体拆卸，仅需分开两块主体即可清理拼接缝隙内的残留切屑与切削液，避免长期积屑造成合模精度下降。模具的重量控制在单人可搬运的范围内，无需借助吊装设备即可完成安装、移位、更换，适配车间多机床流转使用的需求。

　　结构细节上，模具的安装面做了网纹滚花处理，增加与中拖板台面的摩擦力，压板压紧时不会出现滑移，保证加工过程中的定位稳定性。所有螺纹孔、定位孔的位置均与CA6140车床的通用装夹孔位匹配，无需现场配打孔位，安装时直接对齐T型槽位置即可完成固定。针对车削过程中切削液的冲刷，模具的拼接缝隙处设计了微小的导流斜面，切削液和铁屑可顺着斜面流出模具表面，不会在缝隙内堆积造成堵塞，减少日常清理的工作量。
