CA6140机床用三角摆臂传动结构件

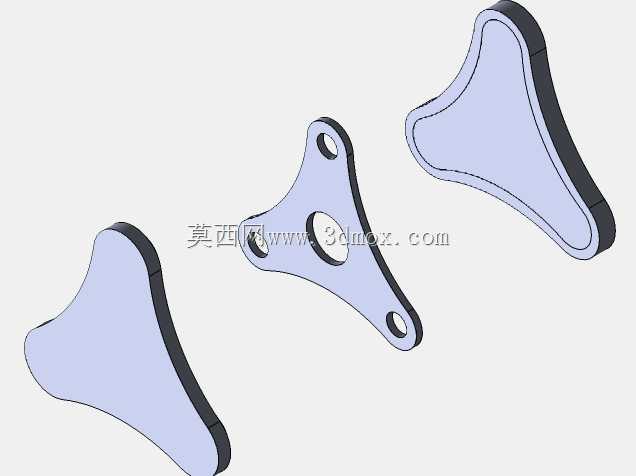

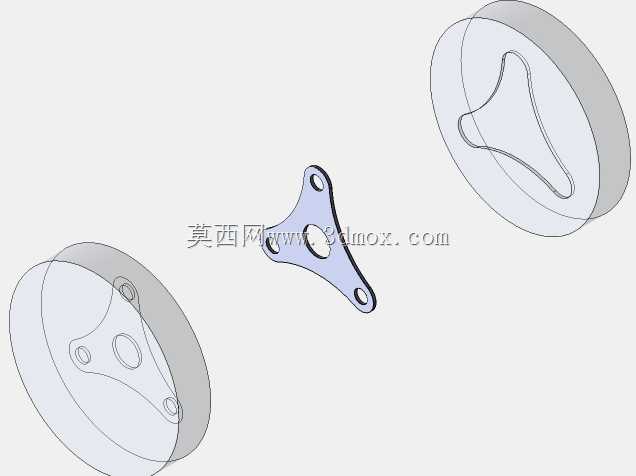

　　在普通卧式车床的进给传动链路里，这类异形摆臂属于操纵机构里的核心传力零件，日常作业中负责把主轴箱输出的换挡拨动力，或者进给箱的档位切换力矩，精准传递到对应的滑移齿轮拨叉位置，整个零件的受力工况以周期性的小角度摆动为主，没有高速旋转带来的动平衡要求，但对铰接孔的位置精度、臂身的刚性冗余有明确要求。从结构形态上看，零件采用非对称的三角轮廓设计，三个端点分别设置铰接安装孔，其中两个孔用于连接操纵拉杆与拨叉驱动端，第三个孔作为整个摆臂的回转支撑基准，臂身中间的镂空结构并非单纯减重，而是为了避让主轴箱内部相邻的传动轴、齿轮端面，避免摆臂摆动过程中与周边运动部件发生干涉，同时也能减少铸件的材料用量，降低毛坯生产的成本。设计这类零件的时候，

　　首先要确定三个铰接点的相对位置尺寸，这个尺寸链直接决定了换挡操纵的行程比例，孔距公差需要控制在±0.05mm以内，否则会出现档位挂接不到位、脱档或者操纵力过大的问题；臂身的截面采用等厚设计，厚度方向的尺寸需要匹配安装腔的轴向间隙，保证摆臂在轴向上没有多余窜动，同时边缘做了圆弧过渡，一方面是消除加工后的应力集中，避免长期受交变载荷出现臂身开裂，另一方面也能减少装配过程中对操作人员的剐蹭风险。安装边界方面，回转支撑孔需要与固定在箱体壁上的支撑销做间隙配合，配合间隙控制在0.02-0.04mm，既要保证摆臂转动灵活无卡滞，又不能因为间隙过大导致传动位置偏差；另外两个连接孔需要与拉杆端头的球头销铰接，孔口需要做小尺寸倒角，方便球头销的装配，

　　同时避免孔口锐边切割球头的防尘衬套。实际应用场景里，这类摆臂长期浸泡在主轴箱的润滑油环境中，臂身表面不需要做额外的防锈涂装，只需要去除加工毛刺、飞边即可，毛坯采用HT200灰铸铁铸造，具备足够的减震性能，能够吸收换挡操作时的冲击力，避免操纵手柄出现明显的震手感。设计过程中还要校核摆臂在最大操纵力下的变形量，当施加在操纵端的力达到200N时，臂身端点的最大变形量不能超过0.1mm，否则会导致拨叉的行程不足，滑移齿轮无法完全进入啮合位置，打齿风险会大幅提升。另外，零件的外轮廓曲面需要匹配周边零件的避让空间，在建模阶段就要做装配干涉检查，模拟摆臂整个摆动行程范围内的所有位置，确认与相邻的齿轮、轴套、

　　箱体筋条之间至少保留1mm以上的安全间隙，避免设备运行过程中因为热胀冷缩或者装配累积误差出现运动卡滞。这类零件虽然结构不算复杂，但属于机床操纵系统的关键受力件，尺寸精度的一致性直接影响整台机床的操纵手感与档位可靠性，批量生产时需要做专用的钻模夹具来保证三个铰接孔的位置度，同时每批次零件都要做摆动灵活性测试，确认铰接部位无卡滞、臂身无铸造缺陷之后才能进入装配环节。
