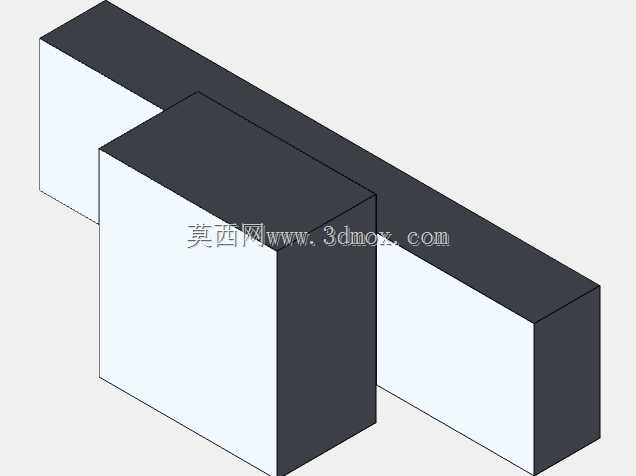

机床用L型承载导轨型材结构设计

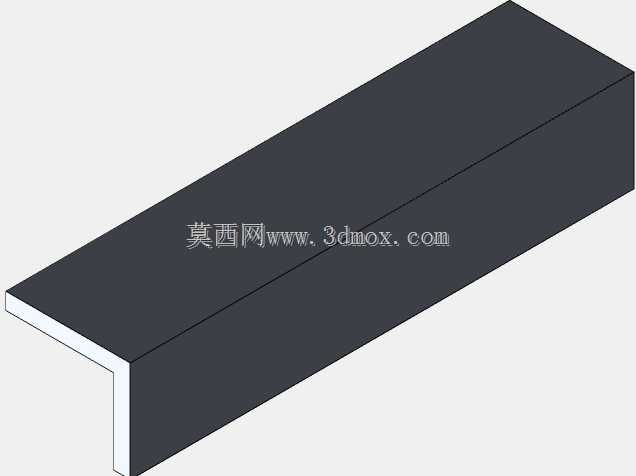

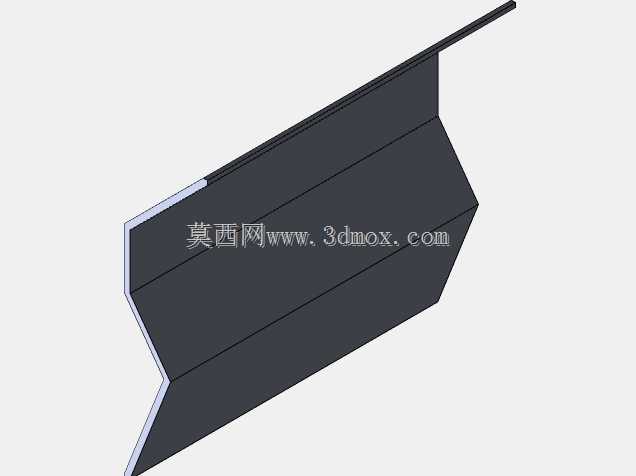

　　在机床加工生产线的物料转运、工位辅助承载场景中，这类L型截面的长条形承载构件是车间工装小车、工位滑移平台的核心导向支撑部件，日常生产中主要承担滑移件的垂直方向承重与水平方向导向限位作用，避免移动工位在沿轨道行进时出现侧偏、下沉的问题。从结构设计逻辑来看，该构件采用等壁厚的L型折弯成型结构，垂直边与水平边的厚度保持一致，既保证了垂直方向的抗弯折强度，也让水平安装面拥有足够的承压能力，不会在长期承受轮组压力后出现局部塌陷变形。设计阶段需要优先考虑安装边界的适配性：构件的总长度可根据车间工位的实际排布长度做等比例裁切，水平边的宽度需要匹配配套滑移轮组的轮面宽度，预留出2-3mm的侧向间隙，避免轮组行进时与垂直立边发生摩擦卡滞；

　　垂直立边的高度则需要根据轮组的导向槽深度确定，保证轮组在全程滑移过程中不会从导向边脱出，同时立边的上边缘做了小尺寸的倒角处理，既可以去除加工后的锐边避免安装调试时划伤操作人员，也能在轮组初次对位安装时起到导向引入的作用，降低现场装配的对位难度。从实际应用的角度出发，这类构件通常采用冷拉成型工艺加工，成型后整体直线度需要控制在每米长度0.1mm以内，避免长距离安装后出现轨道弯曲导致滑移阻力增大、轮组磨损加快的问题；安装时水平边通过沉头螺栓固定在车间地面的预埋安装基面上，螺栓孔采用长圆孔设计，允许安装时根据实际放线位置做±2mm的位置微调，抵消基础施工带来的位置误差，保证整条轨道的直线度符合使用要求。在功能特性上，

　　该构件的L型结构相比传统的双导轨设计，仅需单根型材即可同时实现承载与导向两个功能，大幅减少了现场安装的调试工作量，也降低了导轨采购的综合成本；构件的外露表面做了发黑防锈处理，能够适应车间内存在切削液、润滑油飞溅的复杂工况，不会在长期使用后出现表面锈蚀导致轮组滑动不畅的问题。在机床加工工位的配套设计中，这类导轨构件常被用于刀具周转小车、工件转运托盘的移动轨道，操作人员可以沿着固定轨道将重型工件、成套刀具平稳推送到机床的上下料位置，不需要额外调整行进方向，既降低了操作人员的劳动强度，也避免了转运过程中工件偏移碰撞机床防护门的风险。设计建模过程中需要重点关注折弯处的圆角处理，内圆角半径与板材厚度保持1:1的比例，

　　避免折弯处出现应力集中导致长期承重后出现开裂变形；同时构件的两端需要设计安装挡块的连接孔位，用于安装行程限位块，防止滑移小车在行进到轨道端点时冲出轨道，引发安全事故。从安装维护的角度来看，这种一体式L型导轨的日常维护仅需要定期在水平承载面涂抹少量润滑脂即可，不需要像双圆柱导轨那样定期调整导向轮的间隙，维护工作量极低，非常适合机加工车间这类高负荷、连续生产的使用场景。在进行三维建模时，需要严格控制型材截面的尺寸公差，特别是水平承载面的平面度、垂直立边与水平边的垂直度，这些形位公差会直接影响后续滑移轮组的运行顺畅度，如果垂直度偏差过大，会导致轮组侧面与立边持续摩擦，不仅会增大推行阻力，还会加速轮组的磨损，缩短整套滑移机构的使用寿命。
