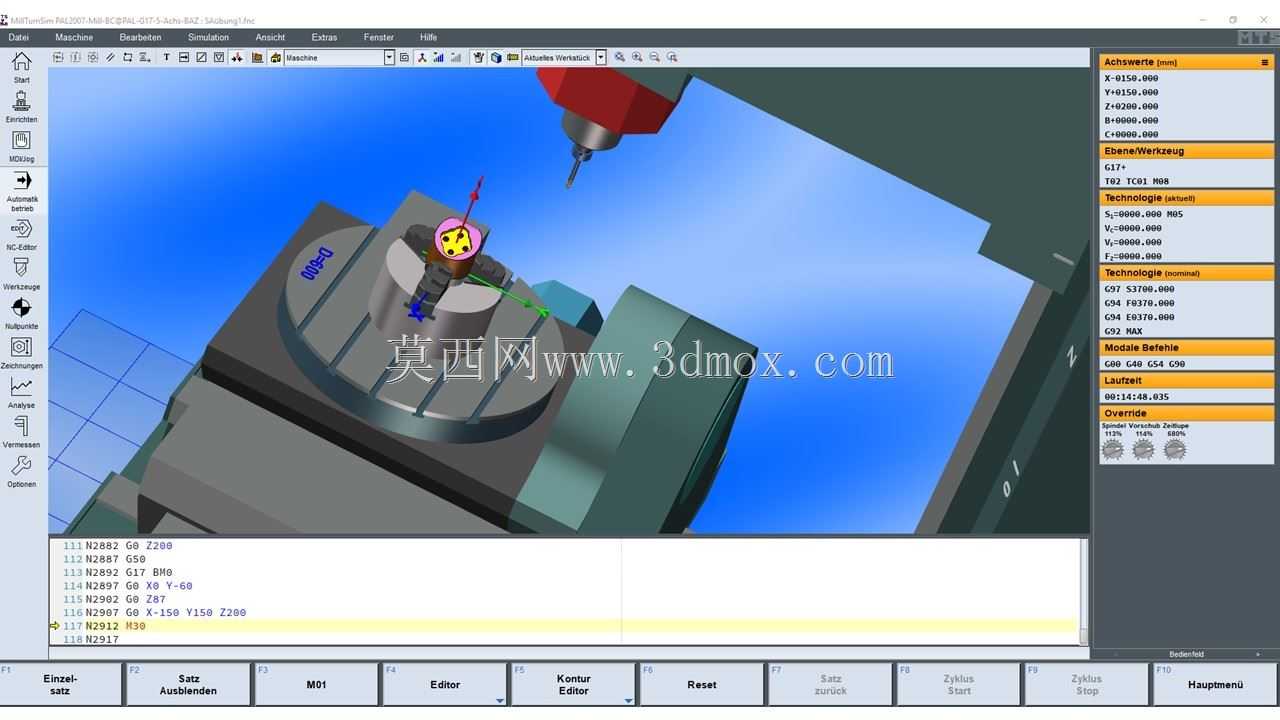

五轴联动CNC加工中心主轴加工工位结构

　　这套结构对应的是中小型五轴联动加工中心的典型铣削加工工位，日常多用于精密模具型腔、小型复杂结构件的多面连续加工场景，在精密五金、小型注塑模具镶件、航空航天小型结构件的加工环节中，这类工位结构的合理性直接决定了加工可达性与最终零件的形位公差精度。从结构布局来看，主轴单元采用立式安装布局，刀具夹持端的悬伸长度经过匹配优化，针对直径10mm以下的硬质合金立铣刀、球头铣刀加工场景做了适配，可覆盖常规钢件、铝合金、铜电极等常见加工材料的粗精加工需求，加工时主轴可沿Z轴方向完成进给动作，配合下方的双轴回转工作台，可实现工件一次装夹下五个自由度的姿态调整，避免多次装夹带来的定位误差。下方的回转工作台采用转台加摆动轴的结构设计，

　　工作台面的T型槽布局适配通用压板、专用精密夹具的安装，可夹持最大外接圆160mm以内的工件，摆动轴的摆动范围覆盖-120度到+30度区间，可满足倒扣面、斜孔、复杂曲面的加工角度需求，在实际加工中，这类结构可将原本需要三次装夹才能完成的多面加工工序压缩到一次装夹完成，单件加工的辅助时间可缩短40%以上，同时避免多次装夹带来的0.02mm以上的累积定位误差。夹具部分采用了自定心卡盘搭配定位靠山的组合结构，卡盘的夹持行程可覆盖直径20mm到120mm的棒料、方块类工件，定位靠山的基准面经过磨削处理，平面度控制在0.005mm以内，装夹时可快速完成工件的Z向基准定位，减少分中找正的辅助时间。设计过程中，

　　主轴端面到工作台面的最小距离控制在120mm，最大距离控制在350mm，这个尺寸区间既可以满足常规高度工件的加工空间需求，也能保证刀具在加工深腔结构时的刚性，避免主轴悬伸过长带来的振刀问题；工作台的回转直径控制在200mm，摆动过程中不会与机床的床身护罩、主轴单元发生运动干涉，所有运动轴的行程边界都做了硬限位与软限位的双重冗余设计，避免操作失误导致的设备碰撞。从实际应用的细节来看，这套工位的冷却管路预留位置靠近刀具切削点，可适配内冷刀具、外冷喷嘴两种冷却方式，加工时切削液可直接喷射到切削区域，有效降低切削区域温度，延长刀具寿命，同时冲走加工产生的切屑，避免切屑堆积在工作台面影响定位精度。

　　整套结构的运动逻辑匹配通用CNC系统的五轴联动指令，支持RTCP刀尖跟随功能，编程时无需额外考虑主轴长度、夹具高度带来的坐标偏移，可直接基于工件坐标系生成加工程序，降低了多轴加工的编程门槛。在日常维护层面，主轴单元的密封结构采用多层气密封设计，可有效阻挡加工过程中的切削液、细小切屑进入主轴轴承腔，延长主轴的维护周期；回转工作台的传动副采用高精度蜗轮蜗杆结构，反向间隙控制在0.003mm以内，可满足精密加工的定位精度要求，定期加注润滑脂即可保证长期运行的精度稳定性。
