CA6140车床用滚花防滑旋塞旋钮结构设计

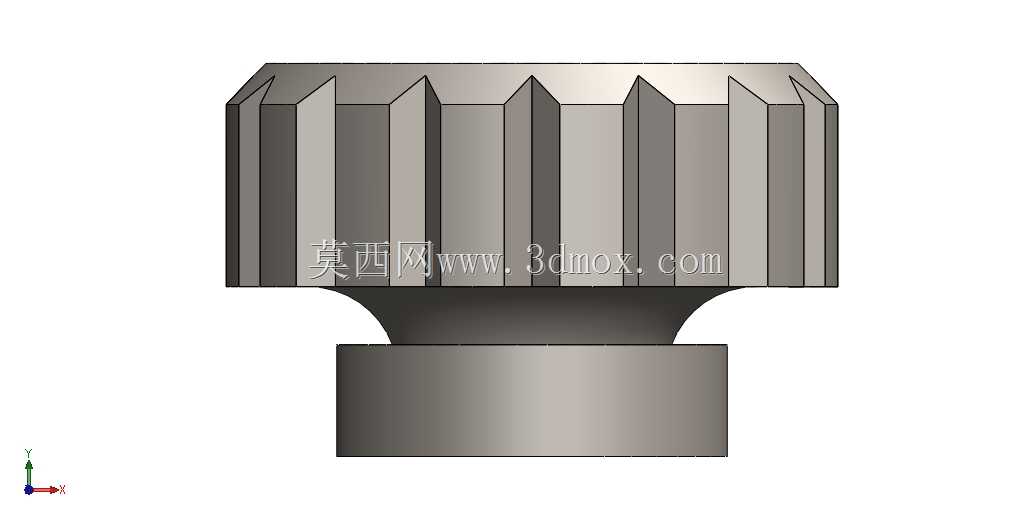

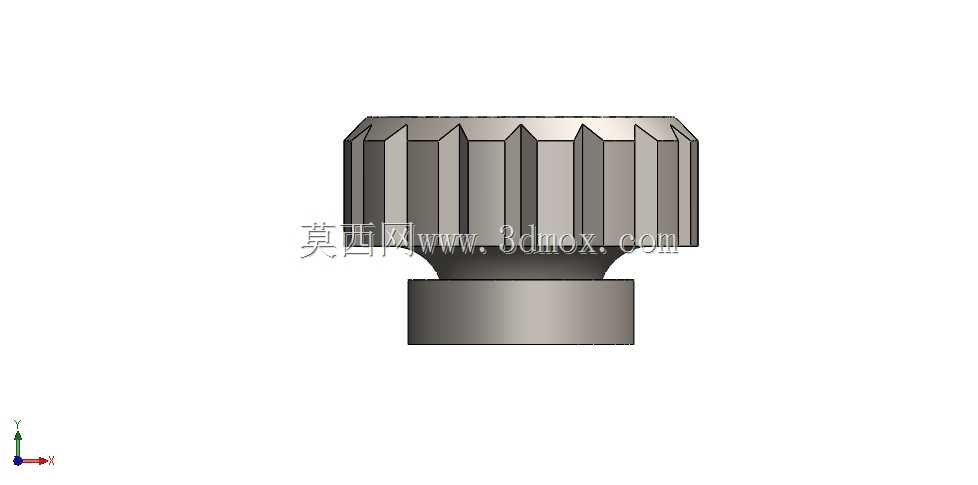

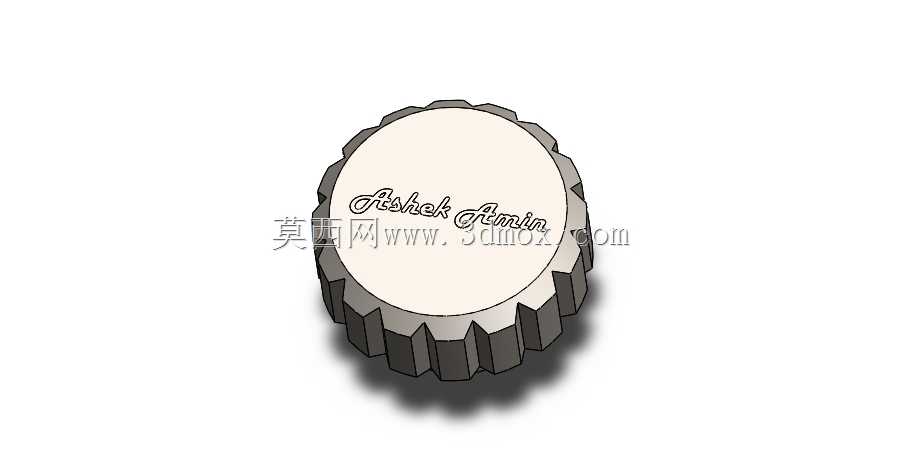

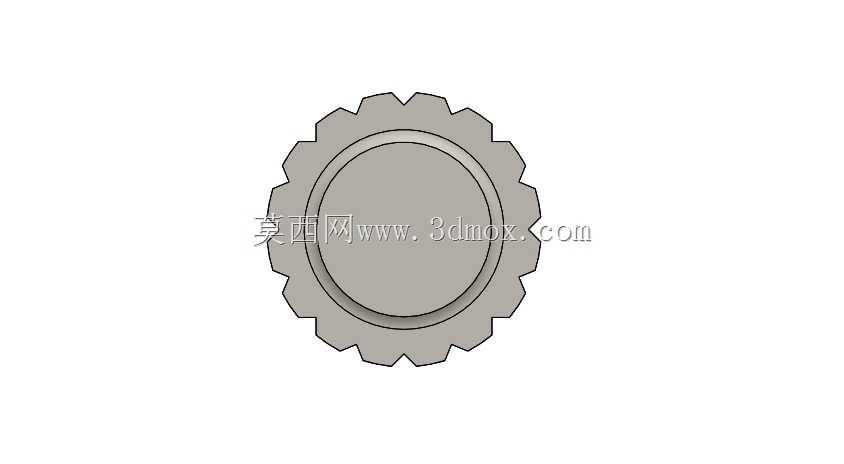

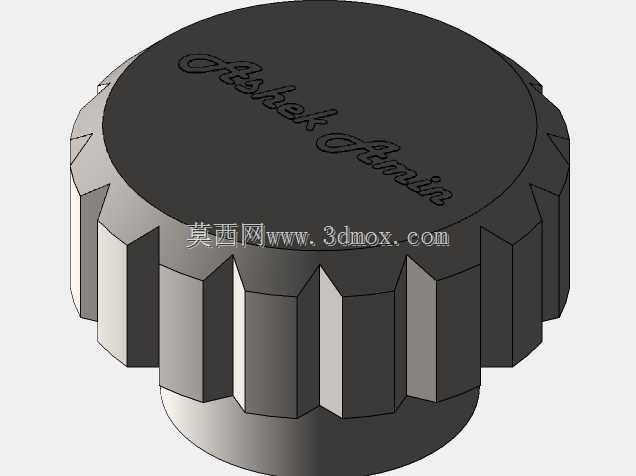

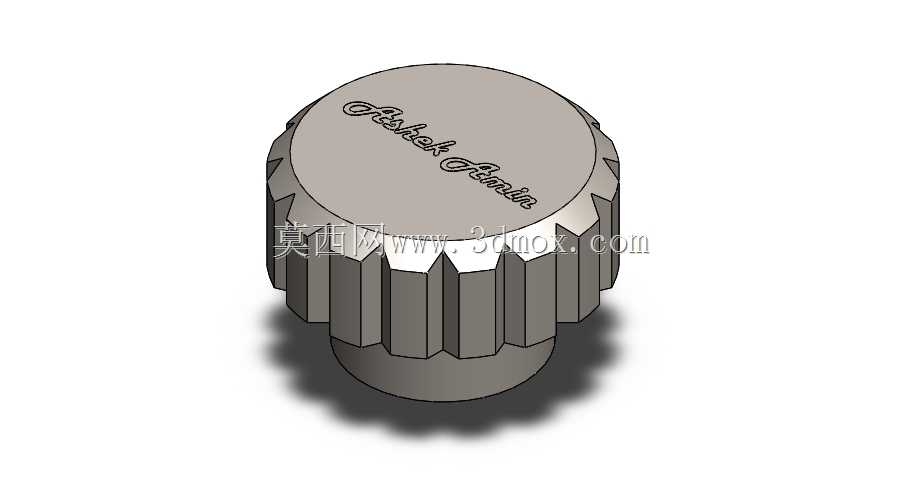

　　这款旋钮是CA6140普通车床油路系统中配套的手动旋塞操作部件，日常加工场景中，操作工人会通过旋转该部件完成油路通断、流量档位的切换，比如车削不同材质工件调整冷却润滑液供给量、日常设备维护时切断对应支路油路开展检修作业，都需要频繁操作这类旋钮，其使用频次在车床日常操作件中属于中高水平，对操作手感、防滑可靠性的要求远高于普通设备的装饰性旋钮。从结构设计逻辑来看，旋钮主体采用圆柱基体搭配周向均匀分布的直齿滚花结构，滚花齿的齿高、齿距经过实际操作验证，既不会因为齿距过大导致操作时硌手，也不会因为齿纹过浅在手上沾有切削液、润滑油时出现打滑问题，旋钮顶面为平整平面，可预留标识刻印区域，用来标注旋塞的通断方向、档位位置，

　　方便操作人员快速识别当前油路状态。设计过程中首先要匹配对应旋塞阀的阀杆安装尺寸，旋钮内孔与阀杆采用扁位配合传递扭矩，避免长期旋转后出现孔位磨损打滑的问题，安装时通过端面顶丝完成轴向固定，确保旋钮在反复正反转操作时不会出现轴向窜动。外形尺寸方面，旋钮的外径设置适配成年男性操作人员的手指捏合范围，周向滚花区域的高度刚好覆盖手指捏合的接触区间，不会因为旋钮过薄导致捏持发力困难，也不会因为尺寸过大占用过多操作面板空间，和周边的手柄、按钮预留足够的安全操作间隙，避免操作相邻部件时误碰该旋钮引发油路误动作。从实际使用工况出发，这类旋钮长期暴露在有切削液飞溅、金属粉尘附着的车床操作区域，设计时没有采用多余的凹槽、镂空结构，整体外轮廓尽量平滑，

　　减少粉尘和切削液的残留积垢，日常清理时只需用棉纱擦拭即可保持表面清洁，滚花的齿槽深度控制在合理范围，不会因为积垢堵塞导致防滑性能下降。旋钮的下端面和安装面板之间预留微小间隙，避免旋转时和面板表面产生摩擦阻尼，保证操作时的转动手感顺滑，同时间隙尺寸控制在不会让切屑、杂物卡入的范围，长期使用也不会出现卡滞问题。在扭矩传递的结构设计上，内孔扁位的尺寸公差按照过渡配合选取，既保证安装时可以顺利压入阀杆，也不会因为配合间隙过大导致长期使用后出现旷量，滚花结构和圆柱基体采用一体化结构设计，没有采用镶套、粘接的拼接方式，避免在较大扭矩操作时出现滚花层脱落的问题，适配车床操作中偶尔需要带手套操作的场景，即使佩戴薄劳保手套旋转旋钮，

　　滚花结构也能提供足够的摩擦力，不需要额外施加过大的握力即可完成旋塞的档位切换。针对车床操作中可能出现的误碰撞问题，旋钮的外边缘没有设置尖锐棱角，所有棱边都做了小圆弧倒角处理，即使操作人员手臂误碰到旋钮边缘，也不会造成划伤，同时倒角处理也提升了零件加工时的工艺性，车削加工时可以直接完成倒角工序，不需要额外的钳工处理。安装边界方面，旋钮安装后突出面板的高度经过适配，既保证足够的捏持高度，也不会因为突出过多在工件装拆、量具放置时被意外刮碰导致档位变动，和周边其他操作件的中心距保持在安全距离以上，操作时手指不会误触相邻的控制元件。
