CA6140车床进水口配套升降机构件

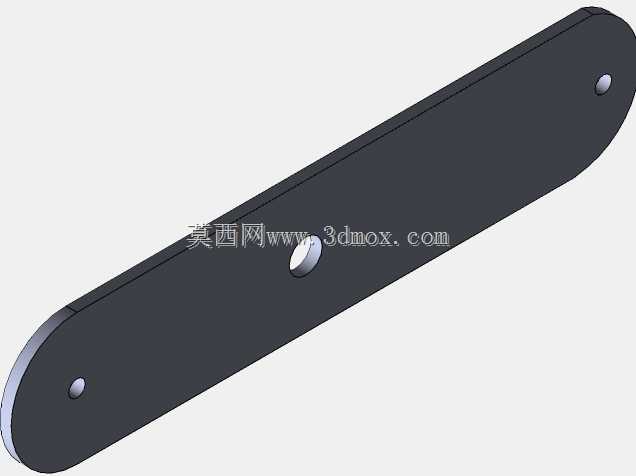

　　在普通卧式车床的冷却系统配套改造场景中，这类长条形构件是连接进水口管路与升降调节模块的核心承载件，日常车间里CA6140车床的冷却水路经常需要根据加工工件的装夹高度调整出水位置，避免切削液喷淋位置偏移导致刀具冷却不足、工件表面粗糙度超差，这个构件就是承担水路安装基座与升降导向连接的双重作用。从结构设计来看，整体采用长直板类构型，两端做圆弧过渡处理，避免安装调试过程中尖锐棱边划伤操作人员或剐蹭周边的车床护罩、走线管线，三个安装孔沿构件长度方向排布，两端的孔位用于和升降滑台的固定座铰接，中间的孔位用于穿装进水口的管路固定座，孔位边缘做了沉台设计，安装时螺栓头可以完全沉入沉台内，不会突出构件表面干涉升降滑动的行程。

　　设计阶段首先考虑的是安装边界的适配性，构件长度需要匹配CA6140车床溜板箱侧方的安装空间，不能过长导致刀架移动到最大行程时发生碰撞，也不能过短导致升降调节的行程不足，无法覆盖不同直径工件的冷却高度需求；厚度方向的尺寸需要兼顾结构刚性与安装空间，过厚会增加不必要的重量，抬升升降模块的负载，过薄则会在长期受切削液管路振动、滑台往复移动的交变载荷下出现弯曲变形，导致进水口位置偏移，影响冷却效果。实际应用中，这个构件安装完成后，会随升降模块沿垂直导轨做上下往复移动，带动进水口调整到距离刀具切削点30-50mm的最佳喷淋位置，不管是加工外圆、内孔还是端面，都可以通过调整这个构件的固定高度，让切削液准确冲到切削区域，带走切削产生的热量，

　　同时冲掉切屑避免刮伤已加工表面。设计时还考虑了车间的实际工况，构件表面做了发黑防锈处理，长期接触切削液、车间油污也不会轻易锈蚀，两端的铰接孔采用间隙配合公差，既保证转动调节时的顺畅度，又不会因为间隙过大导致进水口出现晃动，中间的安装孔预留了足够的通径，可以适配常用的4分、6分冷却水管接头，不需要额外做转接加工。很多车间在做CA6140车床冷却系统升级的时候，经常会忽略这类连接构件的刚性，随便用铁板切割代用，结果用不了多久就出现变形，导致喷淋位置跑偏，这个构件在设计时就做了受力仿真校核，在承受管路重量、切削液冲击载荷的情况下，最大变形量控制在0.02mm以内，完全能满足普通车床的加工精度要求。另外构件的边缘都做了倒角处理，

　　没有毛刺飞边，安装时不需要额外做打磨处理，直接可以和标准的升降滑台、水管接头配套组装，不需要二次修配，能减少现场改造的工作量。从安装流程来说，只需要先把两端的铰接孔和升降滑台的支架对齐，穿装铰接销，再把中间的进水口固定座用螺栓锁紧在中间孔位，最后接上冷却水管就可以完成组装，整个安装过程不需要复杂的工装，普通机修钳工半小时内就能完成更换或新装。在日常维护中，这个构件属于免维护部件，只需要在设备月度保养的时候检查一下铰接销的松紧、固定螺栓有没有松动即可，不需要额外加注润滑油或者做特殊防护，表面的防锈层可以耐受车间常见的水基切削液、乳化液的腐蚀，使用寿命能达到和设备大修周期同步。
