阶梯排布多格制冷储物内胆结构

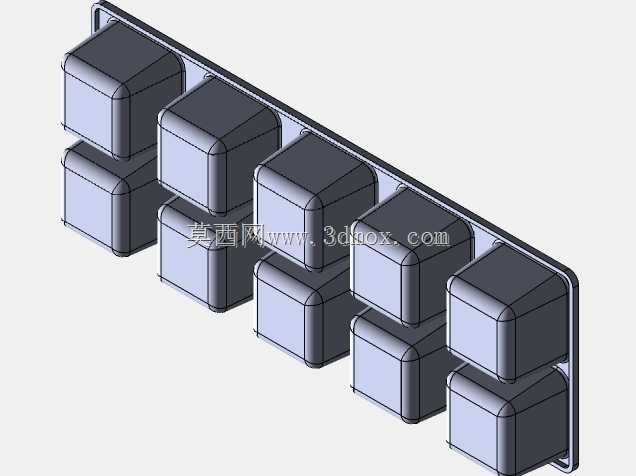

　　该结构为制冷存储设备内置的多格储物内胆组件，主要应用于商用冷藏展示柜、实验室低温样品存储柜、嵌入式定制冷柜等场景，承担分区储物、冷量传导、腔体密封支撑的核心作用，区别于常规单腔冷柜内胆，该结构采用错位阶梯式排布的独立储物格设计，可实现不同品类存储物的物理分隔，避免串味同时提升冷量在各腔体间的循环效率。从实际使用场景来看，这类多格内胆常应用于需要分类存放小件冷藏物品的场景，比如便利店的冷藏展示柜内部分区存放不同口味的冰品、饮品配料，实验室低温柜内分类存放不同规格的试剂样品，餐饮后厨冷柜内分类存放不同类别的半成品食材，独立分隔的腔体可避免不同物品堆叠造成的挤压变形，也能减少开门取物时其他腔体的冷量流失。设计层面上，

　　该内胆采用一体化基板加独立储物腔的结构形式，背部的平整安装基板可直接与冷柜的内壁保温层贴合，安装时通过基板周边的预定位卡扣与冷柜内壁的卡槽配合，无需额外打胶即可实现快速定位，基板与各储物格的连接处做了圆角过渡处理，避免应力集中导致的注塑成型缺陷，同时也能减少日常使用中边角积垢的问题，方便清洁维护。每个独立储物格的边角均做了大圆弧导角处理，一方面是注塑成型时的拔模需求，减少脱模时的侧壁拉伤，另一方面圆弧内壁可让冷气流沿壁面顺畅循环，避免直角区域形成冷量死角，造成局部温度不均。各储物格采用两列错位阶梯排布，靠近外侧的储物格高度逐层递减，既可以让用户在取放物品时无需过度探身就能触及内侧格体的物品，也能在有限的内胆安装空间内最大化储物容积，

　　相比等高等距的排布方式，这种阶梯布局在相同安装投影面积下，有效储物容积可提升12%左右，同时不会遮挡冷柜内置的照明光线，让每个格体内的物品都能被清晰观察到。从安装边界来看，该内胆整体为长条形板式结构，背部基板的平面度公差控制在0.5mm以内，可完全贴合冷柜内壁的发泡保温层，避免基板与保温层之间出现空隙导致冷量流失，各储物格的外壁与冷柜内侧壁、制冷蒸发器之间预留有8mm的通风间隙，可让蒸发器产生的冷量沿间隙循环到每个格体的外壁，通过格体壁面均匀传导到腔体内部，保证各储物格内的温度差控制在±1℃范围内。格体的壁厚采用渐变设计，与基板连接的根部壁厚为2.5mm，保证连接强度，格体开口处的壁厚为2mm，减少开口处的冷桥效应，

　　避免开口边缘出现凝露现象。每个储物格的开口边缘做了外翻的止口结构，可配套适配分格盖板，盖板盖上后可实现单格的独立密封，进一步减少不同格体之间的气味串流，也能降低冷量的无效散失。在结构强度设计上，相邻两个储物格的侧壁之间设置有微型加强筋，既可以提升格体的抗挤压能力，避免存放较重物品时格体侧壁出现变形，也能在相邻格体之间形成导流风道，让冷气流可以顺着加强筋之间的空隙流动到每个格体的侧部，提升温度均匀性。考虑到制冷环境下的材料特性，该结构设计时充分考虑了材料低温冷缩的形变余量，各格体与安装基板的连接处预留了0.3mm的形变补偿槽，可抵消低温环境下材料收缩产生的内应力，避免长期使用后出现连接处开裂的问题。日常使用中，这类多格内胆的承重要求为单格可承载5kg的存储物品，因此在格体底部与基板的连接处做了局部加厚处理，加厚区域的壁厚为3mm，可分散物品重力对连接处的载荷，避免长期承重后格体出现下沉变形。
