CA6140车床用滚筒皮带安装基座结构

　　在普通卧式车床的主轴传动与进给传动链路中，皮带传动环节的支撑固定件直接决定了传动带的张紧稳定性与运行寿命，这款适配CA6140车床的滚筒皮带配套安装基座，是针对车床床头箱外侧皮带传动布局设计的专用支撑结构。从实际车间应用场景来看，CA6140作为应用范围极广的普通卧式车床，承担着大量轴类、盘类零件的车削加工任务，主轴箱输入侧的皮带传动长期承受交变载荷，皮带张紧轮、导向滚筒的安装基座如果出现形变或者安装位偏移，很容易导致皮带跑偏、异常磨损，甚至出现传动打滑影响加工表面粗糙度的问题，这款基座正是为解决这类现场维护与原厂配套需求设计的。

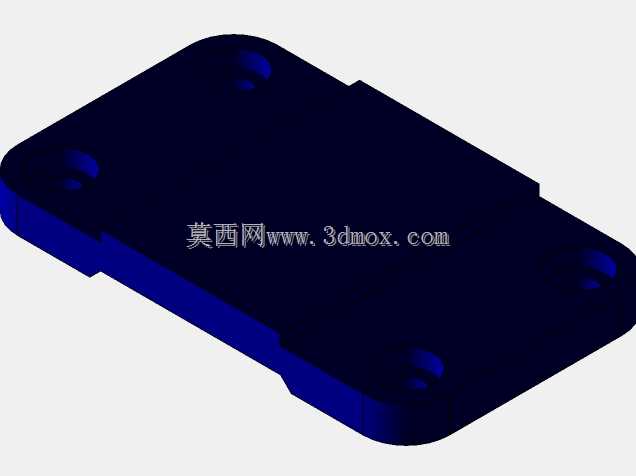

　　从结构功能特性来看，该基座整体采用矩形板式承载结构，四个角位设置了沉头安装孔，安装孔的位置度公差控制在0.02mm以内，能够直接匹配CA6140车床床头箱外侧的预设安装螺孔位，不需要现场二次配钻，大幅降低现场维修更换的装配难度。基座主体的承载面做了加厚处理，厚度方向预留了足够的刚性余量，即使在皮带满负载张紧、主轴正反转频繁切换的工况下，也不会出现承载面翘曲形变的问题，能够持续保证滚筒的安装轴线与皮带传动平面保持垂直，避免皮带侧边持续受剪切力出现早期断裂。基座侧边设置了定位止口结构，装配时可以直接卡入床头箱的定位槽内，不需要反复调整对齐位置，装配效率比无定位结构的通用安装板提升60%以上。

　　设计思路上，这款结构没有采用多余的冗余设计，所有结构特征都围绕实际工况需求展开：四个安装沉孔的深度经过精确计算，装配后固定螺栓的头部完全沉入沉孔内，不会突出基座表面与运转的皮带、滚筒发生干涉；基座的非承载边缘做了倒角处理，既去除了加工毛刺避免装配时划伤操作人员，也减少了应力集中点，提升长期受载下的结构疲劳强度；基座与滚筒配合的安装面做了平面度处理，平面度误差不超过0.01mm，保证滚筒安装后转动无卡滞、无偏摆，皮带运行时的张力分布均匀。

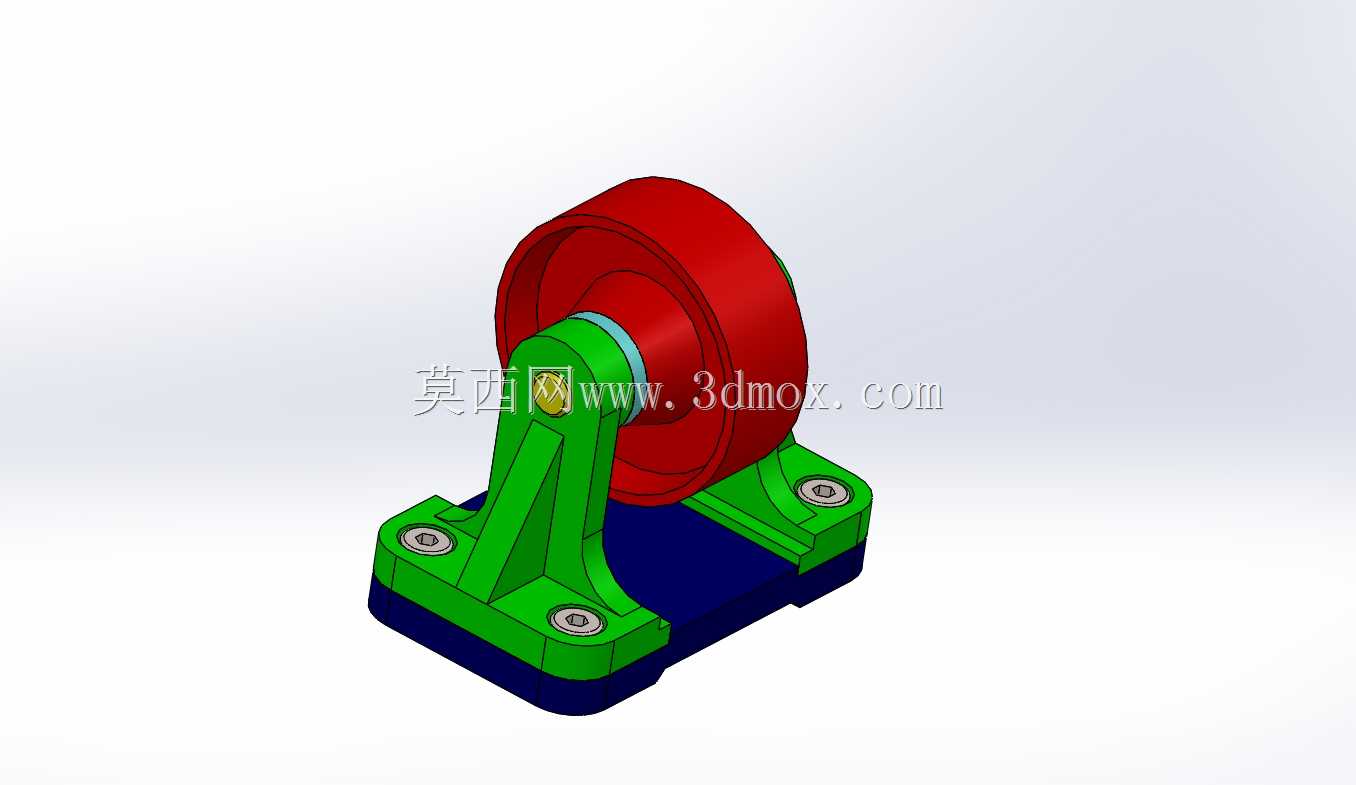

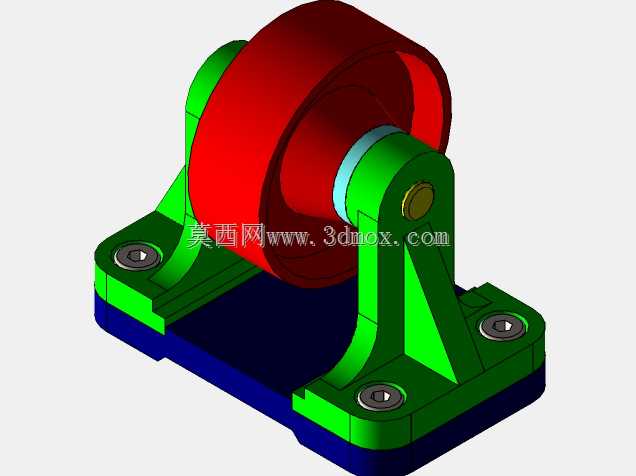

　　从安装边界尺寸来看，该基座的整体长宽尺寸完全适配CA6140车床床头箱外侧的安装空间，不会与周边的润滑管路、操作手柄、防护罩结构发生干涉，基座的厚度尺寸经过校核，安装后滚筒的中心高与主轴皮带轮、电机皮带轮的中心高保持一致，保证皮带传动的包角符合设计要求，传动效率维持在95%以上。在实际装配过程中，只需要将基座的定位止口卡入床头箱对应位置，拧入四个固定螺栓按照规定扭矩锁紧，再将滚筒组件固定到基座的对应安装位，调整皮带张紧度即可完成装配，不需要额外制作调整垫片或者修配安装面，适配性完全匹配原厂配件的装配要求。

　　从长期运行的角度来看，该结构的刚性设计能够有效吸收皮带传动过程中产生的振动，降低传动环节的噪音，同时减少因为基座形变导致的皮带磨损问题，延长皮带与滚筒轴承的更换周期，降低设备的日常维护成本。对于车床设备的维修改造、原厂配件替换场景，这款结构的尺寸精度与安装匹配度能够直接满足使用要求，不需要额外的二次加工，适合设备维护人员、机床配件生产厂商作为配套结构参考，也可以作为普通卧式车床传动系统结构设计的参考案例，帮助设计人员理解皮带传动支撑件的设计要点与装配约束逻辑。
