EnderS1Pro顶部导轨摄像头固定支架

　　在桌面级FDM3D打印的日常作业场景中，设备运行状态的实时监控是很多创客、小批量加工从业者的刚需——尤其是长时间无人值守打印、大尺寸模型连续作业时，通过外置摄像头远程观察打印层纹、耗材供给、平台粘附情况，能及时发现翘边、堵头、断料等异常，避免耗材浪费与打印失败。这款适配Ender S1 Pro机型的顶部导轨摄像头支架，正是针对原厂设备无预留监控安装位的痛点设计，解决了用户自行粘贴支架易脱落、角度难调整、布线杂乱的实际问题。

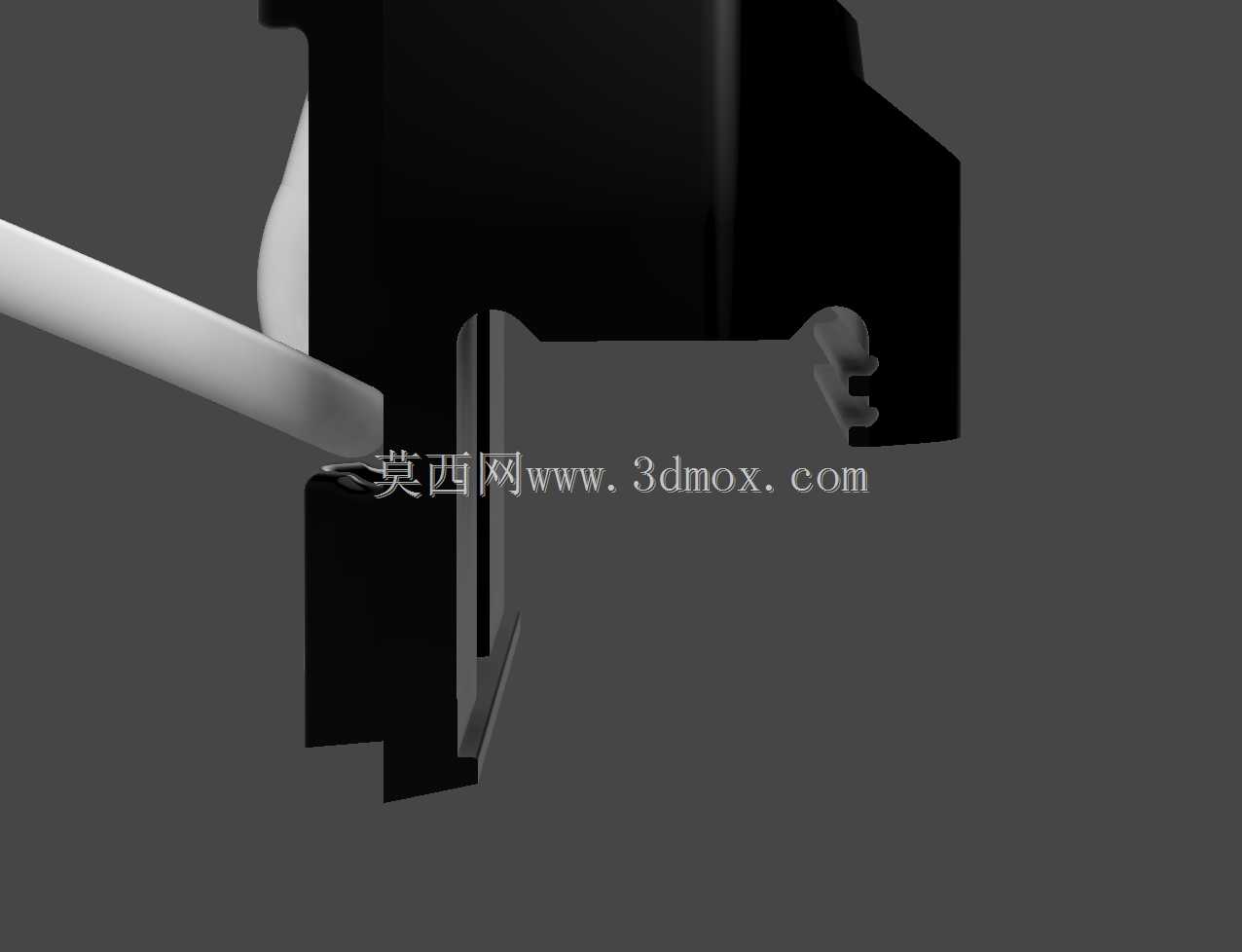

　　从安装适配边界来看，这款支架完全匹配Ender S1 Pro顶部的X轴导轨型材槽位，采用卡扣式快装结构，不需要对设备原有结构进行打孔、打磨等破坏性改装，安装时只需将卡扣对准导轨卡槽推入即可完成固定，卡扣的配合公差经过反复调校，既不会因为间隙过大出现安装后晃动偏移，也不会因为过盈量太大导致装拆困难、刮花导轨阳极氧化层。支架的整体安装高度控制在导轨顶面以上32mm范围内，横向伸出长度不超过45mm，完全处于设备顶部的安全运动边界内，不会和打印过程中来回移动的挤出头组件、拖链产生运动干涉，哪怕是打印平台升至最高位置、挤出头移动到X轴两端极限位置时，支架和安装在其上的摄像头都不会和运动部件发生碰撞。

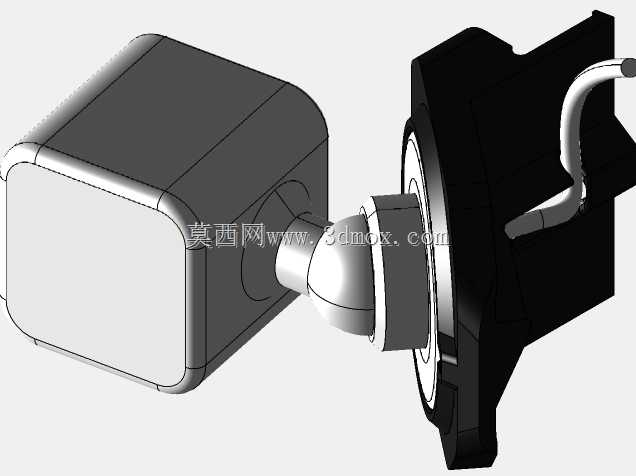

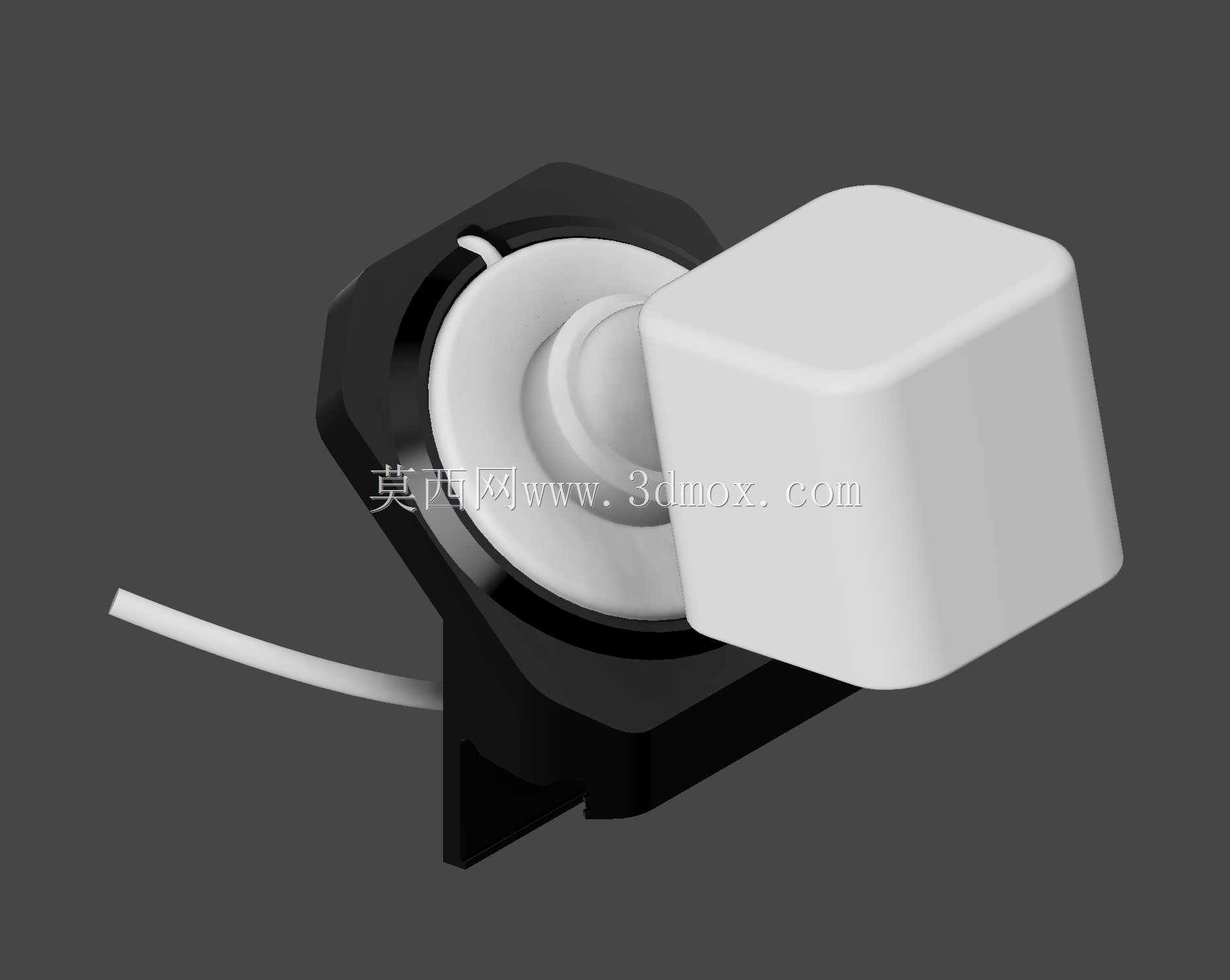

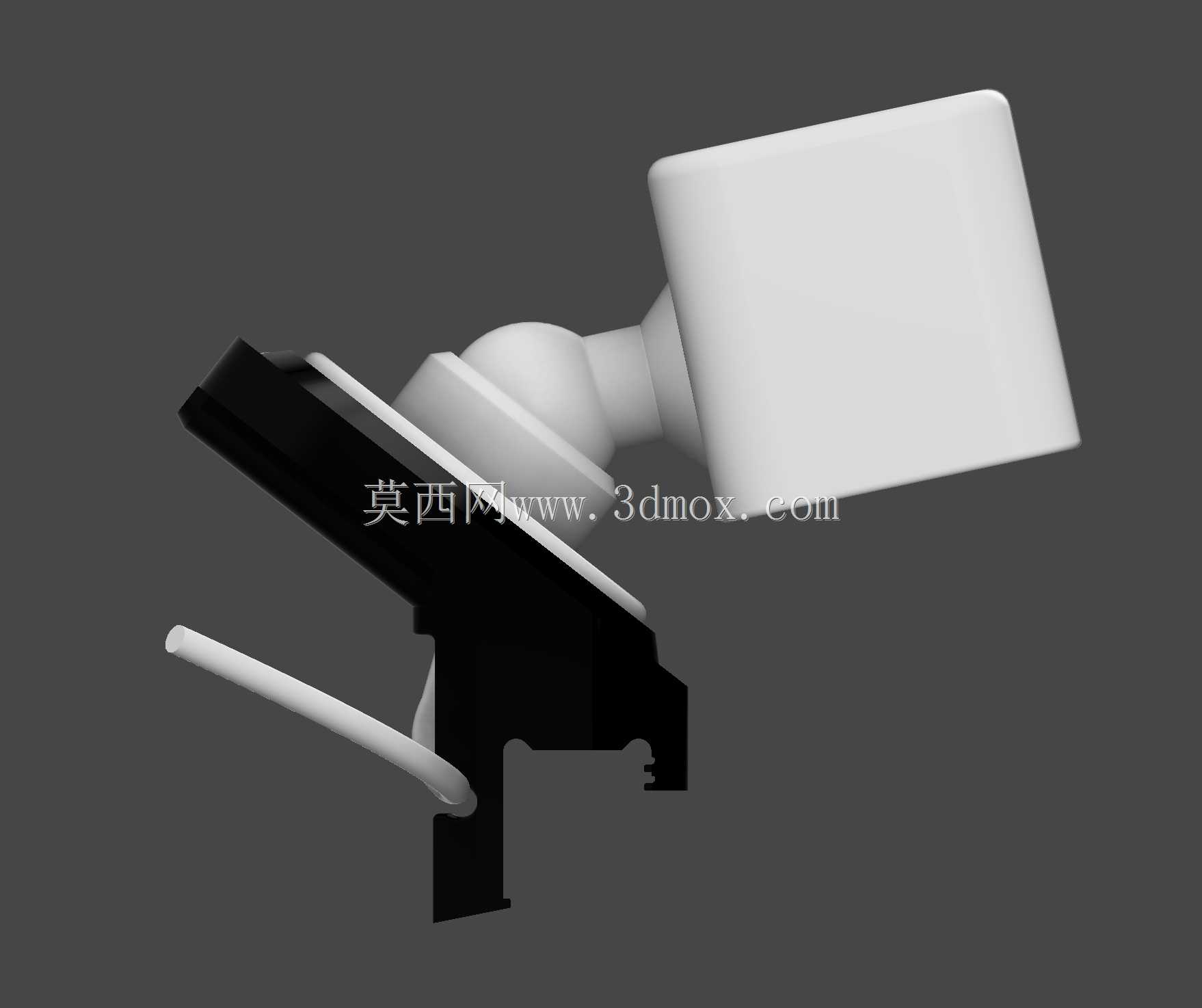

　　结构设计层面，这款支架针对3D打印的成型特性做了专门优化：所有垂直于打印平台的受力棱边都做了R2以上的圆角过渡，避免用户采用垂直摆放打印时，沿层纹方向的直角棱边因为应力集中出现弯折断裂，同时设计说明里也提到侧面摆放打印的强度更优，这是因为FDM打印的层间结合强度低于线材本身拉伸强度，侧面摆放时支架的主要受力方向和线材走线方向一致，能大幅提升卡扣部位的抗弯折能力，哪怕频繁调整摄像头角度也不容易出现断裂。支架的摄像头安装位采用通用的球铰适配结构，能兼容市面上绝大多数常见的家用USB摄像头、树莓派摄像头模块，安装后可以实现水平360度旋转、俯仰120度的角度调整，用户可以根据自己的监控需求，灵活调整镜头角度对准打印平台中心，也可以调整角度对准挤出头喷嘴位置，近距离观察出料和层间结合状态。

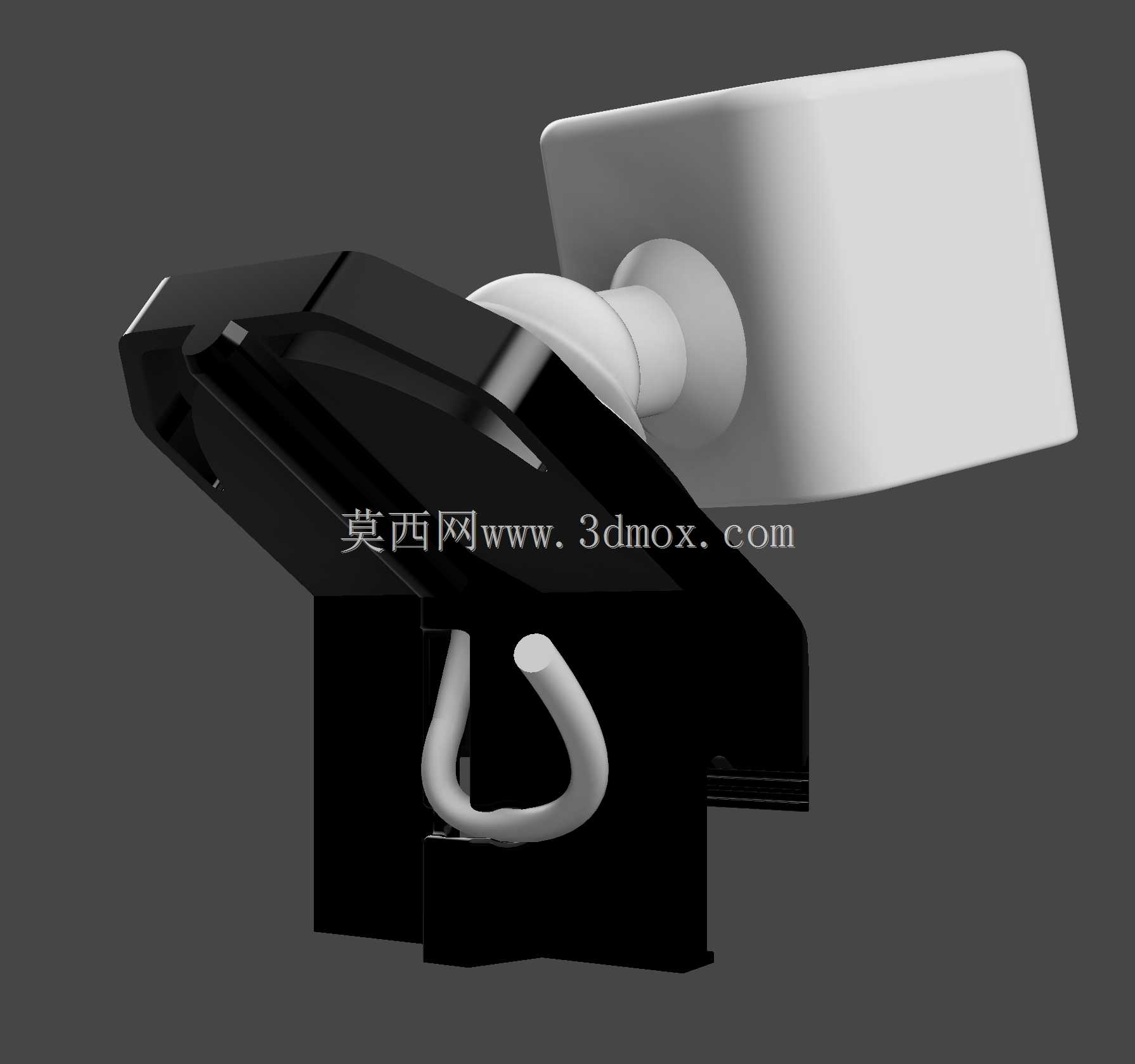

　　很多用户自行改装摄像头时经常忽略布线问题，散乱的线材要么垂在打印平台上方影响喷头运动，要么靠近高温端被烫坏外皮，这款支架集成了专门的线缆管理结构，在支架主体侧面设计了内嵌式的走线槽和线卡位点，摄像头的USB线材可以顺着走线槽布放，既可以沿着设备左侧的型材槽走到设备后方的主控箱接口，也可以顺着右侧导轨布放，布放到左侧时还可以搭配配套的线束夹结构，将线材完全固定在型材侧面，让线材全程沿着设备框架走线，不会悬垂到打印区域内，既避免了线材干扰打印运动，也能防止线材长期靠近热端、热床被高温老化，同时让设备整体外观更整洁，不会因为改装显得杂乱。

　　从实际使用的适配性来看，这款支架的卡扣位置和原厂卷轴支架的安装臂完全对齐，整体造型的线条弧度和设备原有工业设计语言保持一致，安装后不会显得突兀，和设备本身的外观风格融为一体。支架的摄像头安装平面做了细微的防滑纹理处理，摄像头底座安装后不会因为设备运行的振动出现角度偏移，哪怕是设备高速打印、X轴快速移动产生的振动，也能保证摄像头画面稳定，不会出现画面抖动模糊的情况，方便用户清晰观察打印细节。在结构强度冗余设计上，支架的卡扣根部做了加厚的加强筋处理，能承受最大200g的挂载重量，除了普通的小型USB摄像头之外，也可以挂载小型补光灯、传感器等其他扩展配件，拓展了支架的使用场景。
