3/4GHF内外螺纹适配接头结构

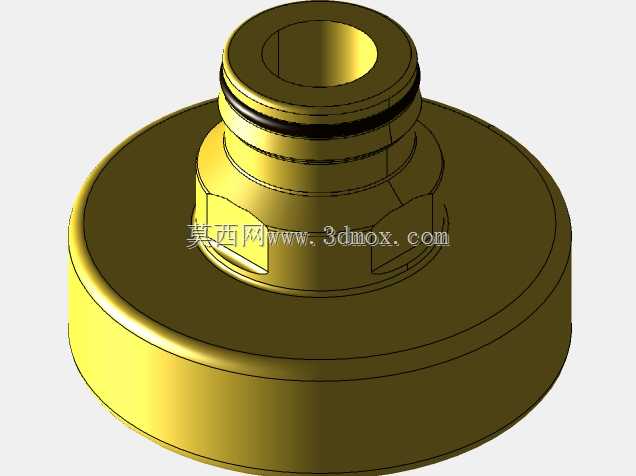

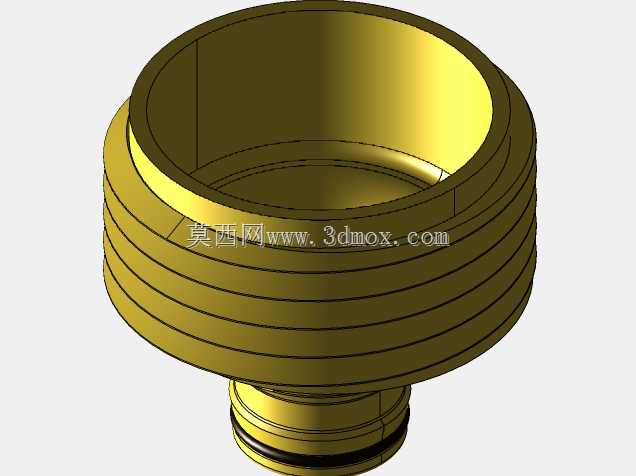

　　在流体输送管路的装配场景里，这类适配接头是解决不同制式螺纹对接问题的常用部件，尤其在车间气动管路、低压液压回路、民用供水支路的改造与装配环节，经常会遇到外螺纹与内螺纹接口制式不匹配、安装空间局促无法使用标准转接头的情况，这款接头的结构设计就是针对这类场景做的适配优化。从实际使用的角度看，它的核心功能是实现3/4规格GHF外螺纹与同规格内螺纹接口的转接过渡，接头下部的大直径圆盘结构是安装限位面，装配时这个端面会贴合在安装基体的表面，既可以承担轴向的定位作用，也能在拧紧过程中提供稳定的受力支撑，避免接头整体跟着螺纹转动出现装配错位。上部的阶梯轴结构做了多段直径变化，靠近顶端的环槽是用来安装O型密封圈的，

　　这个位置的密封设计是考虑到螺纹连接本身的密封缺陷，仅靠螺纹牙型的挤压无法完全杜绝流体渗漏，加装密封圈之后可以在接头与对接件的端面之间形成静密封，适配低压工况下的气体、液体输送需求，不会因为管路压力波动出现渗漏问题。设计过程中没有追求完全复刻标准件的所有尺寸细节，而是把核心的配合尺寸做了还原，比如螺纹段的公称直径、密封槽的宽度与深度、下部限位圆盘的外径，这些直接影响安装适配性的尺寸都做了准确的建模，而一些不影响装配的工艺倒角、表面纹理细节做了简化处理，这样的建模思路更适合设备布局阶段的选型装配，不会因为模型过于复杂拖慢整体装配体的运行速度，也能满足干涉检查、安装空间校核的实际需求。从安装边界来看，

　　下部圆盘的外径决定了安装时需要在基体上预留的沉孔或者避让空间尺寸，上部阶梯轴的总高度决定了对接件的轴向安装距离，在做管路布局的时候，只要预留出对应直径与高度的空间，就可以顺利完成接头的装配，不需要额外做结构修改。这类接头在实际应用中不会承受过大的径向载荷，主要承担轴向的连接力与密封压力，所以结构上没有做多余的加强筋设计，整体采用回转体结构，加工的时候可以直接用棒料车削成型，生产工艺简单，成本可控，适合批量采购使用。在做三维装配设计的时候，这个模型可以直接导入到管路装配体中，用来验证管路接口的对接位置是否合理，检查相邻部件之间是否存在干涉，尤其是在机床冷却管路、车间压缩空气分支管路的设计中，提前把这类接头的模型装配到位，

　　可以避免实际安装时出现接头与周边钣金、结构件碰撞的问题，减少现场装配的修改工作量。很多设计人员在做管路设计的时候容易忽略转接头的外形尺寸，只预留螺纹接口的安装空间，结果实际采购接头之后发现接头的限位结构尺寸过大，装不进去，不得不重新修改周边结构，这个模型把接头的最大外形尺寸都做了准确还原，刚好可以解决这类设计阶段的校核问题。另外上部的多段阶梯结构也兼顾了安装时的扳手夹持需求，中间段的对边平面可以用开口扳手卡住，在拧紧螺纹的时候不需要夹持其他部位，避免损坏密封面或者螺纹段，这个细节在实际装配中非常实用，很多非标转接头就是因为没有预留扳手夹持位，导致装配的时候只能用管钳夹螺纹段，很容易把螺纹牙型夹坏，影响后续的密封效果。
