18.5mm直径传感器L型金属安装支架

　　在工业自动化检测工位的布局中，传感器的安装固定件往往是容易被忽略但直接影响检测稳定性的关键零件，这款适配18.5mm直径检测传感器的L型金属板支架，就是针对近距离光电、红外对射、接近类检测场景设计的专用固定结构。从实际产线应用来看，这类支架主要用在机床上下料工位的工件到位检测、输送线末端的物料有无判断、装配工位的零件位置校验等场景，相比一体式注塑传感器支架，金属钣金材质的抗形变能力更强，在车间存在切削液飞溅、少量焊渣溅射、设备运行持续振动的工况下，不会出现支架老化变形导致的检测光轴偏移问题。

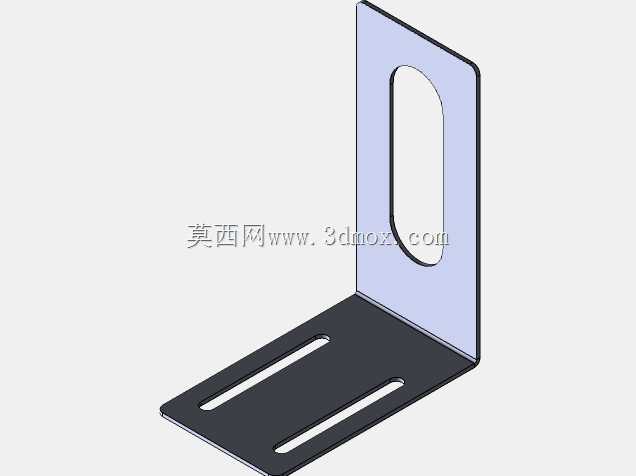

　　结构设计上采用经典的直角折弯L型构型，竖直安装面开设长圆形的传感器穿装孔，这个孔型的设计并非随意选择：长圆孔预留了上下方向的调节余量，现场调试时不需要完全松脱紧固件就能微调传感器的检测高度，适配不同高度的被测工件，同时18.5mm的开孔直径刚好匹配常用的M18规格圆柱型传感器的外壳尺寸，传感器穿入后可以通过侧面的锁紧螺母直接固定，不需要额外加装转接套，减少了装配累积误差。水平安装面开设两条平行的长条形安装槽，这两个槽的走向与折弯边平行，安装时可以沿着槽的长度方向调整整个支架的前后位置，配合竖直面的高度调节，能覆盖现场绝大多数的检测位置调整需求，不需要针对每个工位单独定制支架的安装孔位，大幅降低现场改造的加工成本。

　　从安装边界来看，支架整体采用薄金属板折弯成型，折弯处做了小圆弧过渡处理，避免折弯应力集中导致的板面开裂，同时直角折弯的两个平面的平面度控制在合理范围内，安装后不会出现板面翘曲导致的传感器安装倾斜问题。水平安装面的两个长槽宽度适配常用的M6内六角螺栓，槽的两端做了半圆过渡，不会出现螺栓卡滞的问题，安装时可以先将螺栓预紧在设备安装面的T型槽或者预制螺孔上，调整好支架前后位置后再锁紧，调试效率比圆孔固定的支架提升不少。竖直面的长圆孔宽度同样适配M18传感器的安装螺纹，孔的长度方向预留了至少20mm的调节行程，对于检测距离在10-30mm的近距离红外、接近传感器来说，这个调节量足够覆盖不同被测物的检测距离要求，避免因为安装位置偏差导致的传感器误触发或者检测不到信号的问题。

　　材质选择上采用常规的冷轧钢板制作，表面做发黑或者喷塑处理，具备基础的防锈能力，适合在普通工业车间环境下长期使用，如果是在腐蚀较强的工况下，也可以直接替换为不锈钢板材加工，因为整个支架的结构都是等厚板材折弯、冲孔成型，不需要复杂的机加工序，加工成本低，互换性强。实际使用中，这类支架不需要做额外的加强筋设计，因为传感器本身重量很轻，加上折弯结构的刚性足够支撑传感器的重量，即使设备运行存在持续振动，也不会出现支架共振导致的检测信号波动问题。

　　在三维建模过程中，这类钣金件的建模需要重点注意折弯系数的设置，保证折弯后的两个安装面的尺寸与设计值一致，避免出现安装孔位错位的问题，同时长圆孔、长槽的位置要与折弯边保持足够的距离，避免冲孔位置距离折弯线太近导致折弯时孔位变形。对于结构设计从业者来说，这类看似简单的钣金支架，设计时需要充分考虑现场调试的调节需求，不能只做固定的圆孔设计，否则现场安装时一旦出现位置偏差，就需要重新打孔或者更换支架，反而增加了整体的安装成本。另外，支架的竖直面高度不需要做的过高，只要满足传感器的安装调节行程即可，过高的竖直面会增加支架的受力力矩，反而容易在振动工况下出现变形，这款支架的竖直面高度刚好覆盖传感器的调节范围，水平安装面的长度也足够保证两个安装槽的固定稳定性，不会出现固定后支架绕螺栓转动的问题。
