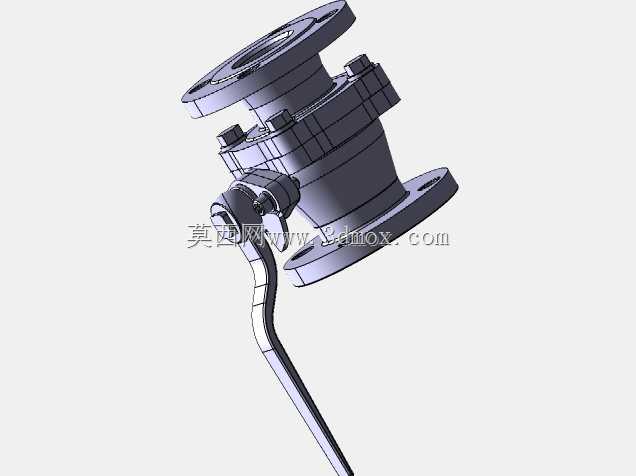

经典法兰式手动杠杆控水截止阀结构

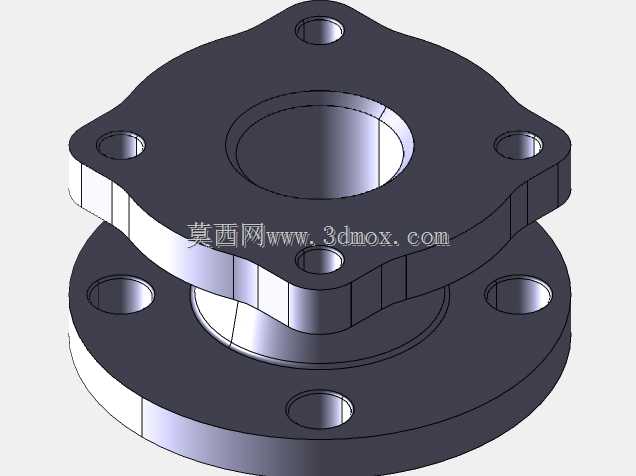

　　在民用供水、工业循环水、小型工艺流体输送的管路系统中，这类手动杠杆式水控制阀是十分常见的通断控制部件，区别于常见的手轮旋转式截止阀，它采用长杠杆扳动的操作结构，开关动作行程更短，现场操作人员无需借助额外工具，徒手即可快速完成管路通断状态切换，在需要频繁开关、应急快速切断的供水支路、设备冷却水进出端、小型给排水管网节点中应用十分广泛。从结构设计来看，该阀采用上下双法兰的连接形式，法兰端面的密封面、螺栓孔位均遵循常规管路法兰的匹配逻辑，安装时可直接与同公称通径的管路法兰对接，通过周向均布的螺栓紧固件完成锁紧，法兰与阀体之间的密封面可适配常规橡胶垫片、金属缠绕垫片等密封件，能够满足常规水压工况下的密封要求，避免连接处出现渗漏问题。

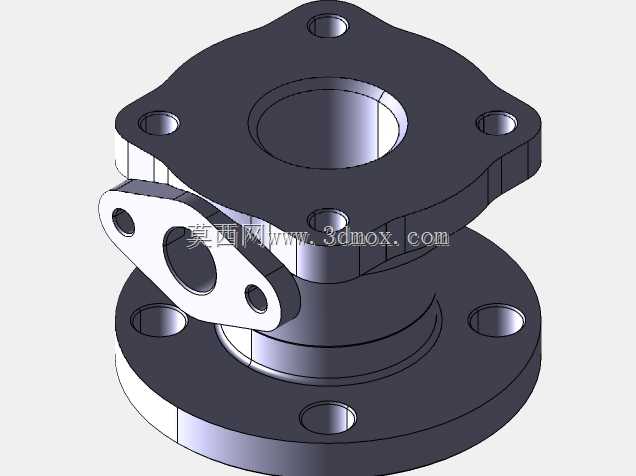

　　阀体主体采用分段式组合结构，中部的阀腔通过螺栓压合的阀盖完成密封，内部的阀芯启闭件采用直线升降的动作逻辑，扳动外侧的长操作杠杆时，杠杆通过内部的拨叉结构带动阀杆做轴向升降，从而带动阀芯贴合或脱离阀座密封面，实现管路的通断控制；这种杠杆驱动的结构相比传统螺纹旋转的手轮结构，操作力矩更小，开关动作的反馈更直接，操作人员通过杠杆的扳动角度即可直观判断阀门的开度状态，在现场操作时无需额外观察阀位指示。从安装边界来看，该阀的整体轴向长度、法兰外径、螺栓孔分布圆直径均匹配常规同通径法兰阀的安装尺寸，可直接替换同参数的老式法兰截止阀，无需对原有管路进行切割改道；侧向伸出的操作杠杆在全开状态下与管路轴向呈垂直状态，全关状态下与管路轴向平行，

　　安装时需要预留足够的杠杆操作空间，避免杠杆被周边管路、设备结构阻挡导致无法完成全行程开关动作，杠杆的握持端做了圆弧过渡处理，长时间操作也不会出现硌手的问题，适合现场运维人员频繁操作。在功能特性上，该阀的内部流道采用直通式设计，介质从一端法兰进入后，沿直线流道经过阀座区域从另一端法兰流出，相比角式阀流道阻力更小，全开状态下的压损更低，适合对管路压降有一定要求的供水回路；阀芯与阀座的密封面采用平面贴合结构，密封面加工精度要求适中，常规机加工即可满足密封要求，后期维护时只需拆开中部阀盖的连接螺栓，即可取出内部阀芯、阀杆组件进行密封面研磨或易损件更换，维护成本较低，无需整体更换阀门。设计过程中，杠杆的力臂长度经过匹配计算，在常规供水系统0.

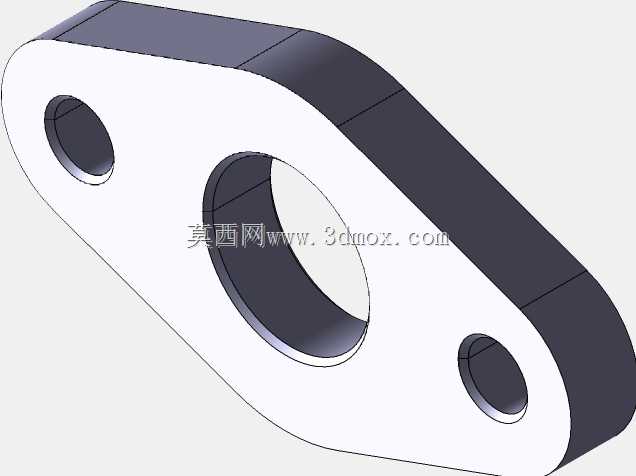

　　6-1.0MPa的工作压力下，操作人员徒手扳动杠杆即可克服介质压力对阀芯的作用力，完成阀门的启闭动作，无需借助加力杆，操作力度符合现场运维的人机工程要求；阀体的壁厚设计充分考虑了常规供水工况的压力余量，能够承受短时的水锤冲击，避免阀体在压力波动下出现开裂问题；阀杆与阀盖之间采用填料密封结构，通过压盖压紧填料即可实现阀杆活动部位的密封，长期使用出现渗漏时，只需均匀拧紧压盖螺栓即可补偿填料的磨损量，无需拆解整个阀门。这类阀门在实际应用中，常被安装在车间冷却水支路的设备入口端、建筑给排水的立管分支节点、小型水处理设备的进出水管路中，作为手动切断阀使用，当设备需要检修、管路出现漏点时，可快速扳动杠杆切断上游来水，为检修作业提供安全的作业条件；相比电磁阀、电动阀这类自动控制阀，它无需外接电源或气源，完全依靠手动操作，可靠性更高，在断电、无气源的工况下依然能够正常工作，不会因为动力源中断导致无法切断管路，是流体管路系统中十分可靠的手动控制部件。建模过程中，对法兰的螺栓孔、密封面、阀腔内部流道、杠杆的铰接结构、阀杆的传动结构都做了等比例还原，各部件之间的装配间隙、运动行程都符合实际产品的装配逻辑，可用于阀门结构教学、管路系统装配模拟、运维操作培训等场景，也可作为常规管路系统三维布管时的通用阀类模型使用，帮助设计人员在三维布局阶段提前校核阀门的安装空间、操作空间，避免后期现场安装时出现干涉问题。
