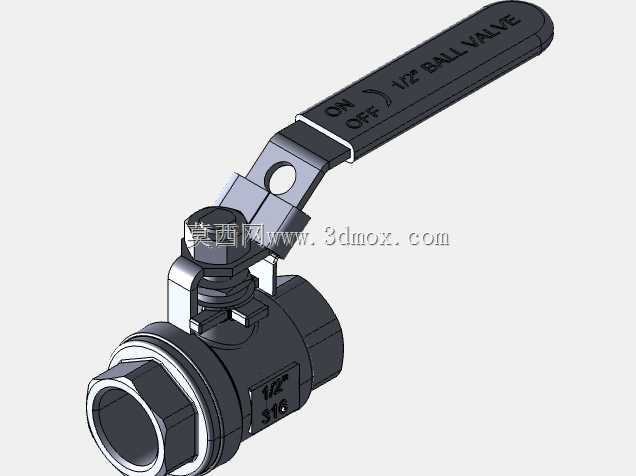

DN15二分之一口径手动球阀结构设计

　　这款DN15规格的小口径球阀，核心应用场景集中在民用给排水、小型化工实验管路、气动控制支路、暖通空调末端支管等对通断控制有频繁操作需求的管路系统中，作为管路系统的末端控制元件，它承担着截断或导通管路内介质的核心作用，相比同口径的闸阀、截止阀，它的流阻更低，全开状态下介质流通通道与管道内径几乎一致，不会产生明显的节流压降，适合输送清水、压缩空气、低压蒸汽、弱腐蚀性流体等多种常见工业与民用介质。从结构设计逻辑来看，这款球阀采用浮动式球芯结构，球芯依靠两端阀座的PTFE密封件实现夹持定位，当阀杆带动球芯旋转90度时，即可完成全开与全关状态的切换，操作力矩小，即便在带压工况下，普通操作人员也能轻松完成启闭动作，不需要额外加装助力机构。

　　设计过程中优先考虑了安装边界的适配性，它的两端连接尺寸完全匹配常规1/2英寸管螺纹的安装标准，相邻安装的管道、接头不需要做额外的尺寸调整，直接替换同口径旧阀即可完成装配，阀体的外形轮廓做了圆角过渡处理，既避免了尖锐棱角在安装过程中划伤操作人员，也能在紧凑的管路排布空间里减少与相邻管路元件的干涉，整体安装预留空间不需要超过阀体本身轮廓10mm以上，非常适合在设备内部狭小的管路排布空间里使用。从功能特性上看，这款球阀的密封结构采用了双面阀座密封设计，不管介质从哪一侧流入，都能保证关闭状态下的密封性能，不会出现单侧承压泄漏的问题，阀杆部位采用了填料密封结构，在长期频繁操作的工况下，也能避免介质从阀杆与阀体的配合间隙处渗漏，

　　日常维护只需要定期压紧填料压盖即可，不需要整体拆解阀门，维护成本极低。在建模过程中，所有配合尺寸都严格遵循通用管路元件的公差配合要求，球芯与阀座的配合面预留了合理的密封压缩量，既不会因为压缩量过大导致操作力矩骤增，也不会因为压缩量不足导致密封失效，阀体的壁厚经过承压校核，完全满足1.6MPa公称压力下的强度要求，在常规工况下长期使用不会出现阀体变形、开裂的问题。流道部分做了全通径设计，介质流经阀门时不会出现明显的流向突变，一方面降低了流阻，减少了管路系统的压力损失，另一方面也避免了介质中的固体杂质在阀腔内沉积，长期使用也不会出现阀腔堵塞的问题，适合输送含有少量固体颗粒的流体介质。
