五缸星形航空活塞发动机结构三维模型

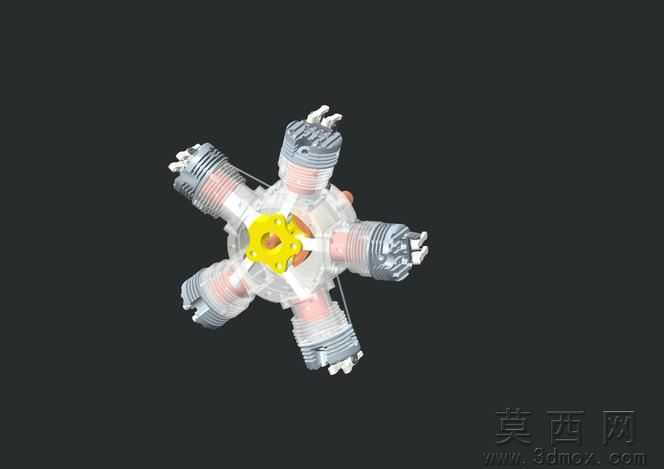

本作品为五缸星形排布活塞式航空发动机的三维结构模型，采用三维建模软件完成全参数化零件建模与整机装配设计，完整还原了星形发动机经典的周向辐射式气缸布局特征。建模过程中首先对中心曲轴传动组件进行基准定位，以中心输出轴为圆周阵列基准，按照72度等夹角完成五个独立气缸组件的阵列排布，保证各气缸与中心曲轴箱的同轴度、装配间隙完全符合真实星形发动机的结构逻辑。每个独立气缸单元都细化了散热鳍片、活塞连杆、气门组件、火花塞安装位的细节结构，气缸散热鳍片采用等距阵列特征制作，还原风冷发动机的散热结构特征；活塞与缸套之间预留了合理的装配间隙，连杆与中心曲轴的曲柄销位置添加了转动副约束，可直观演示曲轴转动带动各气缸活塞往复运动的工作过程。材质渲染阶段，针对不同零件的真实材质属性进行了区分设置：曲轴箱主体采用半透明工程塑料材质，方便观察内部传动结构的连接关系；气缸散热段采用银灰色金属磨砂材质，还原铝合金缸体的金属质感；活塞环、气门顶杆等运动部件采用亮面镀铬金属材质，中心传动星形齿轮采用明黄色工程塑料材质区分功能部件，各气缸顶部的火花塞、接线端子采用深色绝缘材质搭配金属触点，提升模型的辨识度与结构层次感。设计思路上采用了透明化外壳的展示方案，打破传统实体发动机外壳遮挡内部结构的局限，让使用者可以清晰观察到星形发动机独有的多缸共用中心曲轴的传动逻辑，每个气缸的进排气结构、连杆与曲轴的连接角度、中心齿轮组的传动关系都直观呈现，既可以作为航空动力结构教学的演示模型，也可作为航模动力设计的参考蓝本，模型装配过程中严格校验了各运动部件的干涉情况，保证所有活动部件在模拟运动过程中无碰撞、无错位，完整复现五缸星形发动机运转时各气缸按顺序做功的结构状态。
