自行车轮轴珠断拆卸辅助机械结构设计

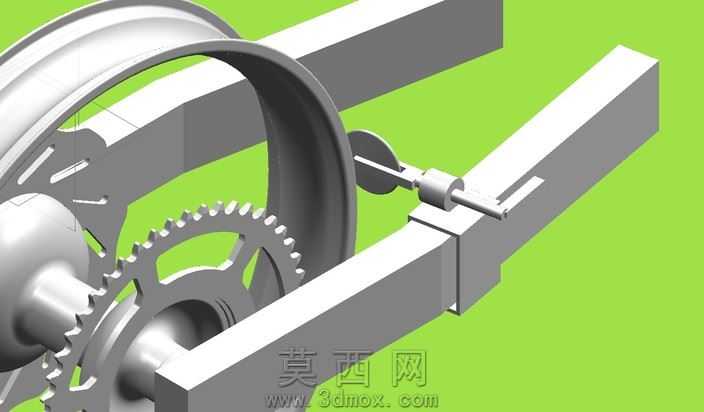

本作品为概念验证阶段的三维机械结构设计，整体采用三维建模软件完成全参数化零件建模与虚拟装配，通过渲染模块赋予各零件贴合工业机械质感的材质：金属传动齿轮、轮轴构件采用哑光银灰色金属材质，还原钢材加工后的磨砂金属质感，车架支撑臂采用深灰色硬质合金材质，背景选用高饱和度亮绿色以清晰区分机械结构轮廓，提升结构展示的辨识度。建模过程中严格遵循机械装配逻辑，对啮合齿轮的齿距、传动杆的同轴度、夹持臂的开合行程均做了参数化约束，确保虚拟装配状态下各运动部件无干涉，可完整模拟机构的动作流程。该结构的核心设计思路围绕自行车轮轴附近滚珠的拆卸作业展开，整体结构包含轮轴壳定位组件、摆动夹持臂、旋转萨刀构件、齿轮传动组件、支撑固定臂五大模块：轮轴壳定位组件用于卡合固定车轮轮毂外壳，为拆卸作业提供稳定的定位基准；摆动夹持臂可调整开合角度，适配不同规格尺寸的自行车轮组；旋转萨刀构件通过齿轮传动组件传递扭矩，转动过程中可逐步贴近待拆卸的滚珠位置，完成滚珠的断裂分离操作；支撑固定臂用于连接固定整个机构与车轮，在拆卸作业时抵消操作反力，避免机构移位。设计过程中预留了功能拓展空间，在完成萨刀拆卸滚珠的工序后，可在挂钩位置选配铸铝轮胎楔块装置，适配不同规格轮胎的胎唇剥离作业；齿轮传动侧预留了工具接口，可外接手动旋转工具或电动驱动部件，降低手动操作的劳动强度；摇臂与轮胎胎圈的接触面做了可拆卸结构设计，当接触面出现磨损时可单独更换接触块，无需更换整个摇臂构件，降低后期维护成本。整体设计虽为概念验证阶段的粗糙方案，但完整覆盖了轮轴滚珠拆卸的核心作业流程，通过三维建模的虚拟装配验证了结构可行性，可作为自行车维修专用拆卸工具的原型设计参考，后续可通过优化零件尺寸公差、增加防滑夹持垫片、调整传动齿轮比进一步提升结构的实用性与操作便捷性。
