带防滑齿边的金属密封瓶盖结构设计

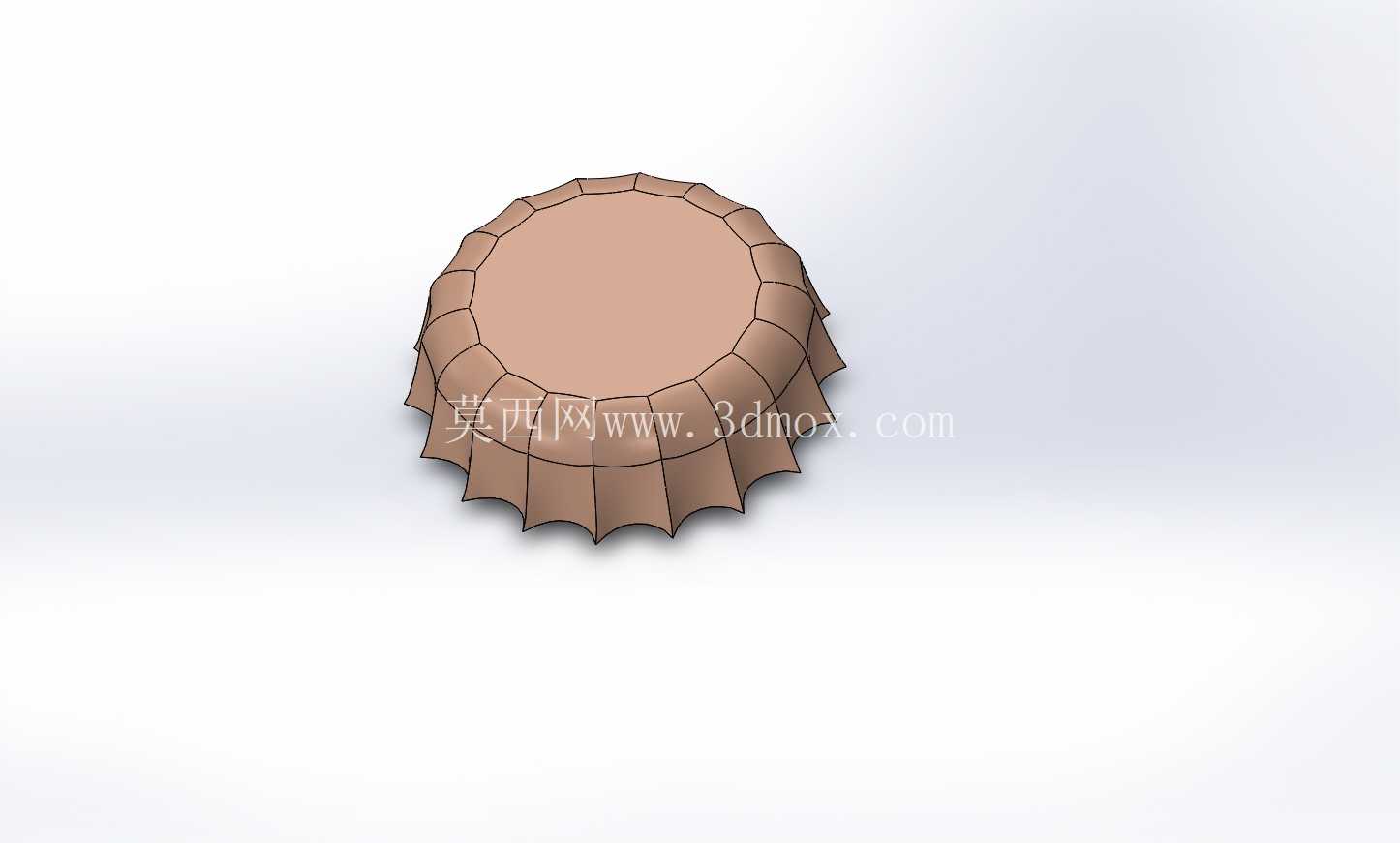

　　日常接触的瓶装饮品、调味制剂、工业试剂的瓶口密封环节，这类带齿边的金属瓶盖是应用最广泛的密封结构之一，区别于塑料旋盖的螺纹啮合密封逻辑，金属压合瓶盖依靠周向齿边与瓶口凸缘的咬合形变实现密封锁止，在碳酸饮品、玻璃瓶装调味产品、医用玻璃试剂瓶的封装场景中，这类结构的密封可靠性、开启便捷性直接决定产品的储运安全与使用体验。从结构设计逻辑来看，瓶盖的顶面为平整圆形承压面，该平面在压合工序中直接承接封盖设备的下压载荷，设计时需保证平面度公差控制在合理区间，避免压合过程中出现受力不均导致的局部密封失效，顶面边缘过渡到侧壁的圆角半径需要匹配瓶口的卷边尺寸，圆角过小会在压合时出现金属应力集中开裂，圆角过大则会导致咬合余量不足，储运过程中受温度变化、内部压力波动出现松脱漏液。

　　侧壁的周向防滑齿是整个结构的核心功能区，齿形采用均匀分布的波浪式褶皱结构，每个齿的凸起高度、凹陷深度都经过反复校核，一方面在压合封盖时，齿形结构可以顺着瓶口凸缘产生可控的塑性形变，牢牢卡在瓶口的锁止环下方，形成轴向的锁止力，避免瓶盖受内部压力顶出；另一方面在消费者手动开启时，齿形的凸起边缘可以提供足够的摩擦力，配合撬起式开启的受力点，不需要过大的开启力就能破坏密封咬合结构，同时齿形的均匀分布也保证了封盖设备的旋压头可以均匀施力，不会出现局部压合不到位的情况。从安装边界来看，这类瓶盖的内径尺寸需要严格匹配对应瓶口的外径公差，通常配合间隙控制在零点几毫米的区间，间隙过大会导致压合后齿边咬合量不足，密封性能下降，间隙过小则会在套盖工序中出现卡盖问题，影响自动化封装线的运行效率。瓶盖的整体高度需要覆盖瓶口的锁止环与密封面，保证侧壁的齿形区域完全对应瓶口的锁止位置，过高会增加材料成本，同时压合后容易出现侧壁褶皱不齐的外观问题，过低则无法完全覆盖锁止环，导致密封失效。

　　在实际生产适配中，这类瓶盖通常配合马口铁或者铝合金薄板冲压成型，设计时需要充分考虑材料的延展率，齿形的排布密度不能过高，否则冲压过程中材料在齿根位置的延展量超过极限，会出现微裂纹，影响后续的防锈处理与密封性能；齿形排布过疏则会导致咬合点不足，锁止力不够，受外力碰撞容易出现松脱。在行业应用场景中，这类瓶盖除了民用食品饮品领域，在工业试剂、医用耗材的封装场景也有大量应用，针对不同内容物的密封需求，瓶盖内部可以适配不同材质的密封垫片，设计时顶面的内部结构需要预留垫片的安装卡位，保证垫片在压合后不会出现移位，同时顶面的承压强度需要匹配垫片的压缩量，确保垫片被均匀压缩，填满瓶口端面的微观不平度，实现完全密封。很多设计新手在做这类结构时，容易忽略齿形的脱模角度，在冲压模具设计时如果齿侧的脱模角度不足，冲压成型后瓶盖会卡在下模上，影响生产节拍，同时齿根位置的圆角处理也十分关键，直角过渡的齿根会在反复受力时出现应力集中，导致瓶盖在储运过程中出现齿部断裂的问题。另外，瓶盖顶面的平整区域除了承压功能，也是产品标识印刷的承载面，设计时需要保证该区域的平面度满足印刷工艺要求，避免出现印刷图案发虚、对位不准的问题，同时顶面与侧壁的过渡圆角不能过大，否则会压缩印刷区域的有效面积，影响产品标识的展示效果。

　　在自动化封装线的适配性上，瓶盖的外形尺寸需要匹配理盖设备的分选轨道，齿形的外圆尺寸公差需要控制在合理范围，公差过大会导致理盖时出现卡盖、反盖的问题，影响整条封装线的运行效率，通常这类瓶盖的外圆尺寸公差会控制在零点一毫米以内，保证在高速理盖、送盖、套盖、压合的全流程中不会出现卡滞。从密封性能的设计验证角度，这类结构需要经过内压测试、跌落测试、温度循环测试，在一定的内部压力下不出现松脱漏液，从一定高度跌落至硬质地面时密封结构不被破坏，在高低温循环环境下材料形变在可控范围内，依然保持足够的锁止力，这就要求齿形的咬合深度、材料的硬度、侧壁的厚度三者形成合理的匹配关系，材料硬度过高会导致压合时形变量不足，咬合不紧，材料过软则会在储运过程中受外力挤压出现形变松脱，侧壁厚度过厚会增加开启难度，厚度过薄则容易出现压合开裂的问题。
