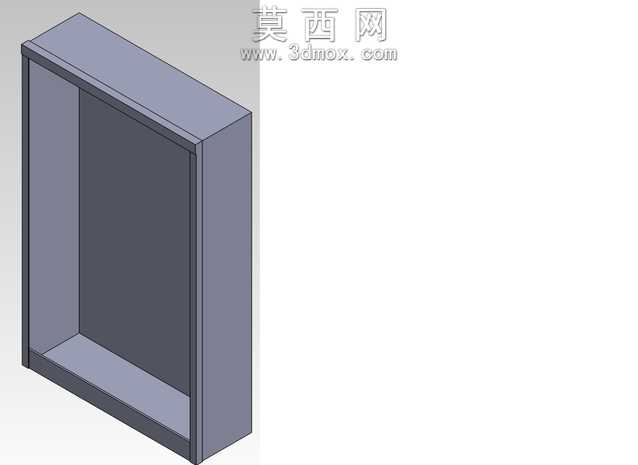

可参数化修改的嵌入式钢柜壳结构设计

本钢柜壳模型采用三维参数化建模思路完成整体结构搭建，建模过程中以基础草图作为尺寸驱动核心，将柜体的宽度、深度、高度参数与草图轮廓做全约束关联，使用者仅需修改对应草图的尺寸数值，即可快速生成不同规格的钢柜壳结构，无需重新绘制特征，大幅提升同系列柜体外壳的设计迭代效率。模型整体为嵌入式安装的长方体框型结构，建模时优先采用钣金特征完成各壁面的构建，精准还原了钢柜壳的薄壁属性，边缘处做了适配嵌入式安装的折边处理，既保证柜体安装后与安装位的贴合度，也通过折边结构强化了薄壁壳体的整体刚性，避免柜体在使用过程中出现边缘变形的问题。材质渲染阶段，为模型赋予了哑光冷轧钢的材质效果，还原了钢制柜体外壳的真实质感，表面做了细腻的磨砂纹理处理，没有多余的反光效果，贴合工业柜体的实际外观表现。结构设计上，柜体内部预留了充足的元器件安装空间，框型的开口结构适配面板类部件的内嵌安装，壳体的壁厚参数设置符合常规钢制柜体的加工标准，既不会因壁厚过薄导致结构强度不足，也不会因壁厚过厚造成材料浪费、整体重量超标。建模过程中对所有的转角位置做了统一的圆角处理，避免尖锐直角带来的加工划伤、安装磕碰问题，同时也让钣金折弯工序的加工难度大幅降低，符合常规钣金加工的工艺要求。整个模型的特征树逻辑清晰，所有的结构尺寸都与初始草图做了关联约束，不存在冗余的无效特征，修改尺寸时不会出现特征报错的问题，能够适配不同安装场景下的钢柜外壳定制需求，无论是作为电气柜体的外壳、嵌入式设备的防护壳体，还是小型储物柜体的框架结构，都可以通过调整草图参数快速完成适配，具备很强的通用性与实用性。
