多孔位圆盘式机械连接法兰零件

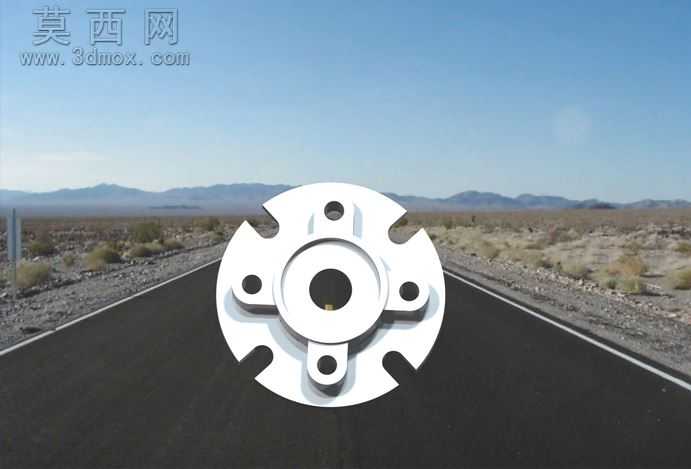

该零件采用三维参数化建模方式完成全流程设计，建模初始阶段先梳理零件的功能定位，明确其作为机械传动系统中轴端连接、多部件对接的核心作用，先绘制中心基准轴与径向基准平面，确定整体圆盘式的主体轮廓。主体结构以中心同轴通孔为核心，中心孔内壁做了适配轴件配合的公差预留设计，孔口处设置微小倒角，避免装配时出现锐边刮损配合件的问题。围绕中心孔向外延伸出环形的主体盘面，盘面均匀分布六处向外突出的安装耳位，每处耳位分别设置不同规格的安装通孔，其中四处耳位为等直径圆形通孔，用于穿装固定螺栓实现与对接部件的锁紧，另外两处耳位设置带沉台的通孔，可适配沉头螺栓安装，保证装配后螺栓端面不突出零件表面，避免与周边运动部件产生干涉。零件盘面在相邻安装耳位之间设置了内凹的弧形缺口，该结构并非单纯的减重设计，同时能够为装配时的工具操作预留避让空间，也可在设备运行过程中为周边管线提供走线卡位，优化整机的布局紧凑度。建模过程中对所有棱边都做了统一的圆角过渡处理，既消除了加工过程中可能产生的应力集中点，提升零件的结构强度，也避免了锐边带来的装配安全隐患。材质渲染阶段选用哑光金属质感的钢材材质，模拟实际机加工后的表面喷砂效果，还原金属零件的真实质感，同时对安装孔的内壁、配合端面做了轻微的高光处理，区分不同加工面的工艺差异。设计过程中反复核对各孔位的同轴度、位置度公差，确保所有安装孔的位置精度满足装配要求，整体结构兼顾了连接强度、装配便利性与轻量化需求，可直接用于机械连接部位的结构验证、装配模拟以及加工生产的参考。
