内燃机活塞头高精度三维建模作品

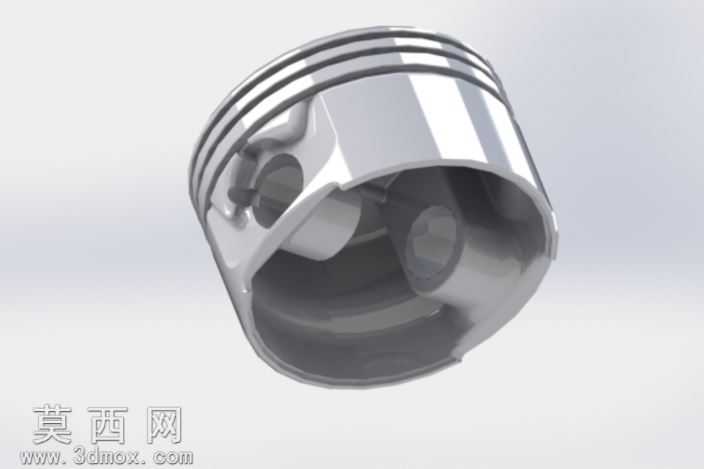

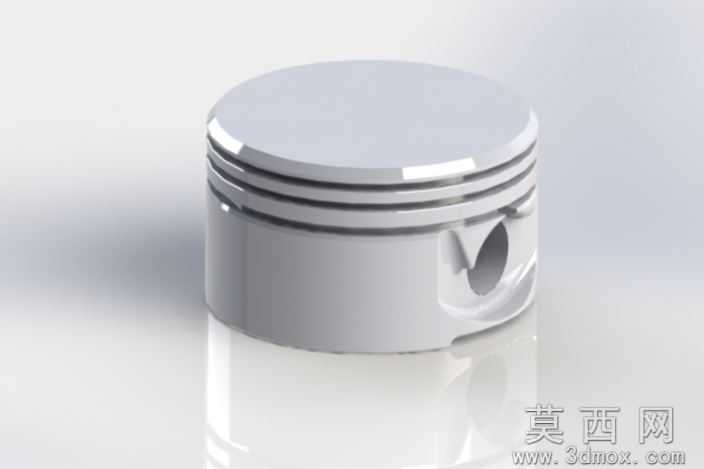

本作品为内燃机核心部件活塞头的三维建模成果，建模过程依托参数化三维设计逻辑完成，首先基于活塞头的实际工程尺寸建立基准坐标系，以活塞顶面圆心为原点，依次完成顶面、环带部、裙部、销座结构的特征搭建。建模阶段优先采用回转类基础特征构建主体轮廓，精准还原活塞头顶部的平整承压面结构，对活塞环槽部分采用多组等距切除特征实现，严格匹配环槽的深度、宽度与间距参数，保证后续活塞环装配的尺寸契合度。针对活塞销座区域，采用拉伸切除与圆角过渡结合的方式构建销孔结构，对销孔与裙部的连接位置做平滑过渡处理，还原真实零件的应力分散结构设计，避免应力集中导致的零件失效问题。裙部建模过程中还原了活塞的微椭圆型线特征，模拟实际工作中热膨胀后的适配形态，保证活塞在气缸内往复运动的顺畅性。材质与渲染阶段，为模型赋予铝合金金属材质，调整材质的粗糙度、反射率参数，模拟活塞成品经机加工后的金属哑光质感，对顶面与环槽边缘做轻微高光处理，还原机加工表面的细微光泽，渲染场景采用柔和的影棚布光，多角度呈现活塞头的结构细节，清晰展示各部分的轮廓过渡与结构特征。整体建模过程严格遵循机械零件设计规范，所有特征均具备可编辑参数，可直接用于后续的装配模拟、运动仿真、有限元分析等工程场景，也可作为机械原理教学、动力系统结构展示的数字化模型使用，模型结构完整无破面，特征逻辑清晰，能够准确还原活塞头的真实结构形态与工程设计要点。
