发动机配套飞轮结构三维设计作品

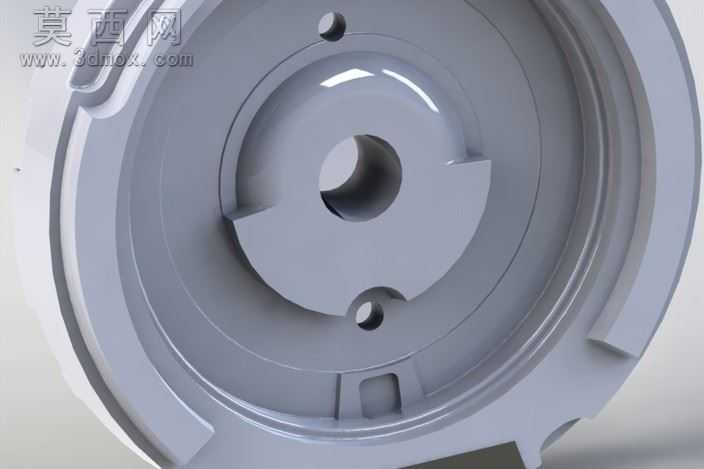

本作品为发动机项目配套的飞轮三维设计模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计规范与发动机零部件的实际加工工艺要求，从基础草图绘制开始，通过旋转凸台命令生成飞轮的主体回转基体，精准控制轮体的内外径尺寸、轴向厚度与各台阶面的位置公差，保证轮体的回转对称性，为后续的动平衡性能打下基础。在细节结构设计上，针对飞轮中心的轴孔，采用键槽配合结构，通过拉伸切除命令完成键槽的精准建模，保证轴孔与发动机曲轴的配合精度，满足大扭矩传递的使用需求；轮体上的定位小孔、边缘的减重槽与卡扣结构均通过草图定位后，采用拉伸切除、圆角处理等命令完成，所有边角位置均添加了符合工艺要求的过渡圆角，避免应力集中问题，提升零件的结构强度与使用寿命。材质设定上，飞轮主体选用发动机飞轮常用的灰铸铁材质，在渲染环节调整材质的粗糙度、金属反光度参数，还原铸铁件经过精加工后的表面质感，中心轴孔、定位孔等配合面单独设置精加工面材质，区分粗加工与精加工区域的视觉效果，让模型的渲染效果更贴近真实工业零件的外观。设计思路围绕发动机飞轮的核心功能展开，一方面保证轮体具备足够的转动惯量，能够储存发动机做功行程的能量，带动曲轴连杆机构越过上下止点，保证发动机运转的平稳性；另一方面通过合理的减重槽设计，在不影响结构强度与转动惯量的前提下尽可能降低轮体自重，减少发动机的无效负载，轮体边缘的特殊卡扣结构用于适配发动机的启动齿圈与信号轮安装需求，定位孔则用于飞轮与曲轴端面的精准定位，保证装配时的同轴度要求。整个模型的所有特征均保留完整的参数化建模历史，可根据不同排量、不同型号的发动机设计需求，快速调整轮体尺寸、孔径大小、键槽规格等参数，适配不同的发动机设计项目，模型结构完整无破面，所有配合面的尺寸公差均符合机械设计手册的相关标准，可直接用于后续的工程图生成、装配模拟、有限元分析等工作，也可作为机械设计教学、发动机结构学习的参考模型，帮助学习者理解飞轮类回转零件的设计逻辑与工艺要求。
