飞行器后部水平安定面翼面结构三维设计

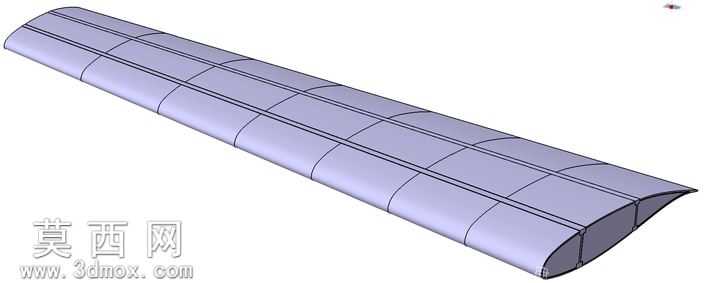

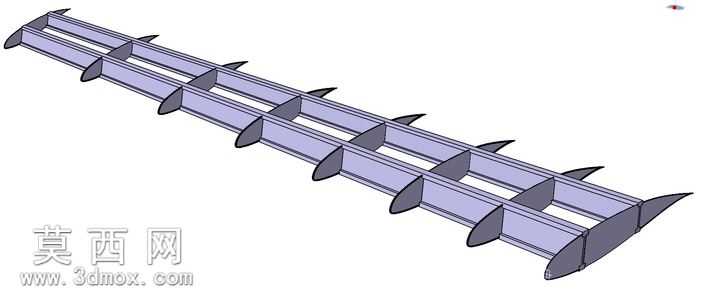

本作品为飞行器后部水平安定面的三维参数化建模成果，建模阶段依托三维设计软件完成整体曲面与内部支撑结构的协同构建，首先依据水平安定面的气动外形要求，通过多截面曲面拟合、桥接曲面修剪等操作完成外蒙皮的光滑曲面构建，严格控制曲面的曲率连续性，保证翼面的气动外形精度，避免出现曲面褶皱、曲率突变等影响气动性能的问题。完成外曲面构建后，基于薄壁结构的经典弹性理论分析结果，进行内部桅杆、肋骨架的结构排布设计，沿翼展方向等距布置横向肋板，沿翼弦方向布置纵向承力桅杆，所有内部支撑构件均与外蒙皮曲面做贴合约束，保证结构连接的整体性。材质设置阶段，外蒙皮采用航空铝合金材质参数，调整金属材质的漫反射、粗糙度与反射参数，还原航空铝蒙皮的哑光金属质感，内部肋板与桅杆采用高强度航空结构钢材质，通过不同的材质色彩区分内部承力结构与外蒙皮，方便查看内部结构布局。渲染阶段采用柔和的环境天光作为主光源，搭配辅助补光消除结构缝隙处的死黑区域，调整渲染采样参数保证曲面光影过渡自然，清晰呈现翼面的分块拼接结构、内部支撑的排布逻辑。设计过程中充分考虑薄壁结构的受力特性，通过调整肋板间距、桅杆截面尺寸，在保证结构强度满足受力要求的前提下尽可能降低构件重量，实现结构强度与轻量化的平衡，所有结构构件均做圆角过渡处理，避免应力集中问题，整体模型结构完整，曲面精度高，可用于航空部件结构教学、薄壁结构受力分析演示、飞行器尾翼布局方案验证等场景，模型的各部件均做参数化关联，可通过调整参数快速修改翼展长度、翼弦宽度、肋板间距等关键尺寸，适配不同规格的飞行器尾翼设计需求。
